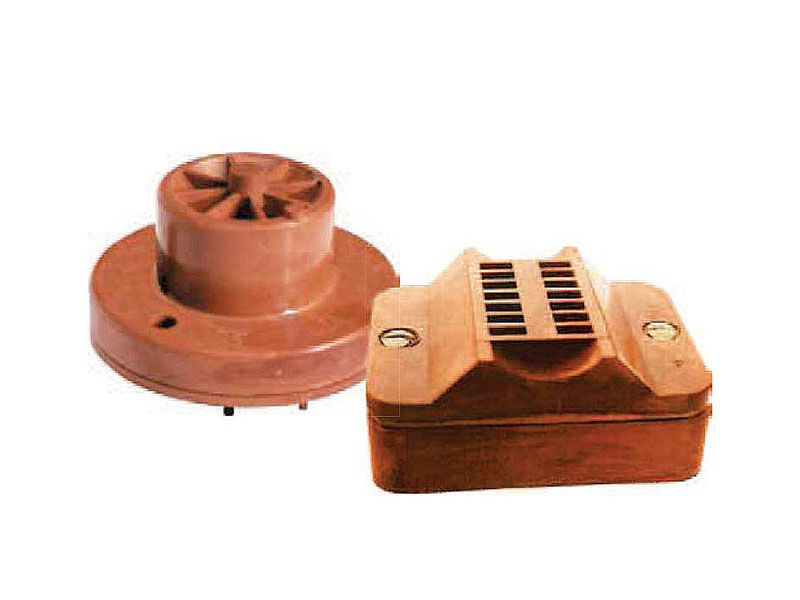

Устройство контроля уровня УКУ1-12К1, УК1-12К

Устройства контактирующие УКУ1-12К1, УК1-12К применяются для электротермотренировки и испытаний интегральных схем в корпусах 2102.14, 3107.12, 3101.8, УКУ1-14П1, УКУ1-14П2 - переходные панели.

Технические характеристики

• Ток, А 1·10^-8 - 1,0;
• Напряжение, В 0,05 - 100;
• Сопротивление контакта, мОм, не более:
  • УК1-12К, УК1-8К 20;
  • УКУ1-14К, УКУ1-12К1, УКУ1-8К1 40;
  • УКУ1-14П1, УКУ1-14П2 5.
• Сопротивление изоляции, МОм, не менее 5000;
• Электрическая прочность изоляции, В (эфф ), не менее 360;
• Емкость между двумя соседними контактами, пФ, не более:
  • УКУ1-14П1,УКУ1-14П2, УК1-12К, УК1-8К 1,5;
  • УКУ1-14К, УКУ1-12К1, УКУ1-8К1 2,5.
• Усилие сочленения-расчленения контактирующих устройств УКУ1-8К1, УКУ1-12К1, УКУ1-14К
  с контактирующими устройствами УКУ1-14П1, УКУ1-14П2, Н (кгс), не более 40 (4);
• Количество сочленений-расчленений с ответными частями, не менее:
  • УКУ1-8К1, УК1-8К, УКУ1-12К1, УК1-12К 1000;
  • УКУ1-14К, УКУ1-14П1, УКУ1-14П2 5000.
• Наработка, ч 1000;
• Срок сохраняемости, лет, не менее 4.

Структура условного обозначения

Устройство контактирующее УК(У)1-8(12,14)К(П)1(2) Ю60.364.001 ТУ, где:

• УКУ - устройство контактирующее унифицированное;
• УК - устройство контактирующее;
• 1 - порядковый номер разработки;
• 8 (12,14) - число контактов под выводы микросхем;
• К - колодка;
• П - панель;
• 1 (2) - вариант исполнения;
• Ю60.364.001 ТУ - обозначение технических условий;
• Вид климатического исполнения - УХЛ 2.1 по ГОСТ 15150-69.

Условия эксплуатации

• Синусоидальная вибрация:
  • диапазон частот, Гц 1 - 80;
  • амплитуда ускорения, м/с² (g) 50 (5).
• Механический удар многократного действия:
  • пиковое ударное ускорение, м/с² (g) 150 (15).
• Атмосферное пониженное рабочее давление, кПа (мм рт ст ) 0,67 (5);
• Повышенное давление воздуха или другого газа, кПа (кгс/см²) 294 (3);
• Повышенная рабочая температура среды, °С 125;
• Пониженная рабочая температура среды, °С -60;
• Смена температур, °С от 125 до -60;
• Повышенная относительная влажность воздуха при температуре 35 °С, % 98.
