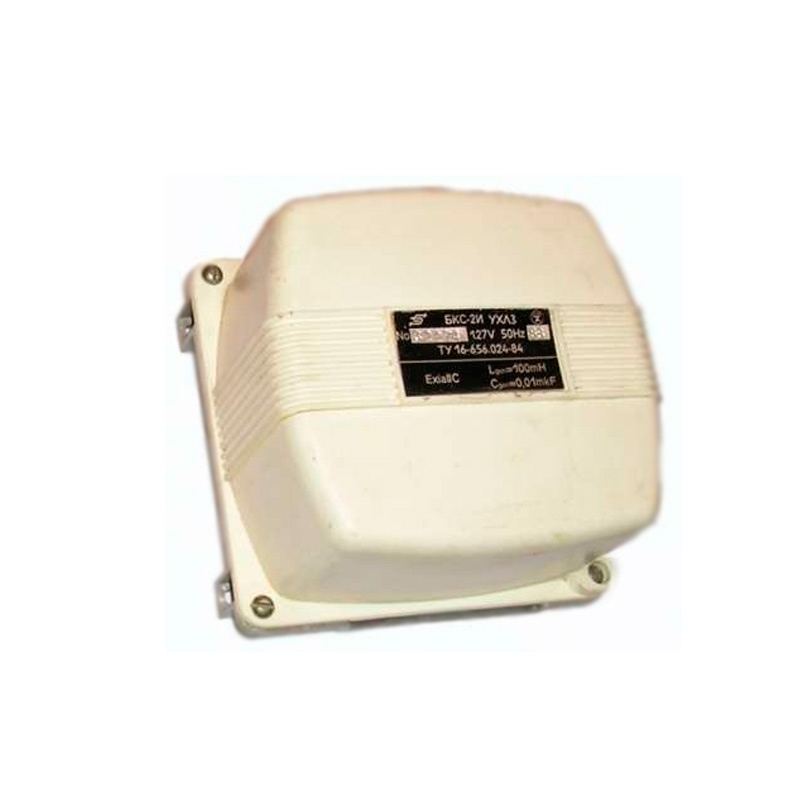

Блок контроля сопротивления БКС-2 (БКС-2.1, БКС-2.2 )

Блок контроля сопротивления БКС-2 (БКС-2.1, БКС-2.2 ) предназначен для контроля одного или двух уровней электропроводных жидких и сыпучих сред (воды, породы, руды, угля и т.д) при помощи соответственно одного или двух электродных датчиков уровня.

Блок с входными искробезопасными электрическими .цепями уровня «i а» выполнен в соответствии с ГОСТ 22782.5-78 и имеет маркировку «Exia IIС». Блок устанавливается вне взрывоопасных опасных зон помещений и наружных установок.

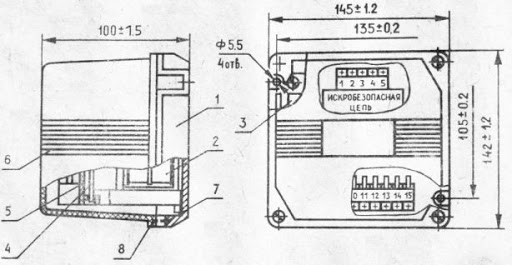

Рис.1 Схема конструкции и габаритных размеров блока контроля БКС-2

1. основание
2. трансформатор
3. реле промежуточное
4. печатная плата
5. клеммная панель
6. крышка
7. прокладка
8. прокладка

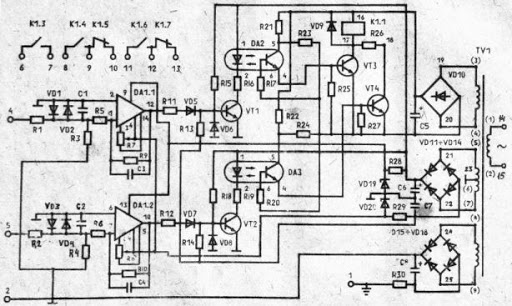

Рис.2 Схема электрическая принципиальная БКС-2

Технические характеристики

• Номинальное напряжение сети: 220 В (По договору с заводом 110,127,380 В)
• Допустимое отклонение напряжения: -15...+10 %
• Частота: 50,60 Гц
• Диапазоны контролируемых сопротивлений, не уже пределов: 0...300; 0...6300 кОм
• Мощность потребления, не более 5 ВА
• Количество контактов блока:
  • замыкающих 1шт,
  • переключающих 2шт
• Напряжение, коммутируемое контактами, не более 220 В, или 380 В (при двух переключающих контактах)
• Коммутируемый ток, не более 4 А
• Наработка на отказ, не менее 15000 часов
• Срок службы 6 лет
• Масса, не более: блока 1,1 кг и датчика 0,6 кг
• Сведения о суммарной массе   драгоценных металлов: золото — 0,039г, серебро — 0,5г.

Комплект поставки

• Блок БКС-2
• паспорт

Условия эксплуатации

Блок изготавливается в исполнениях У, УХЛ, Т категории размещения 3 по ГОСТ 15150-69.

• Высота над уровнем моря до 2000 м;
• Температура окружающей среды от -40 до +45°С;
• Вибрация мест крепления с частотой до 35 Гц и ускорением 0,5q;
• Относительная влажность воздуха до 98% при температуре 25ºС без конденсации влаги;
• Окружающая среда, не содержит агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
• Рабочее положение в пространстве вертикальное.
