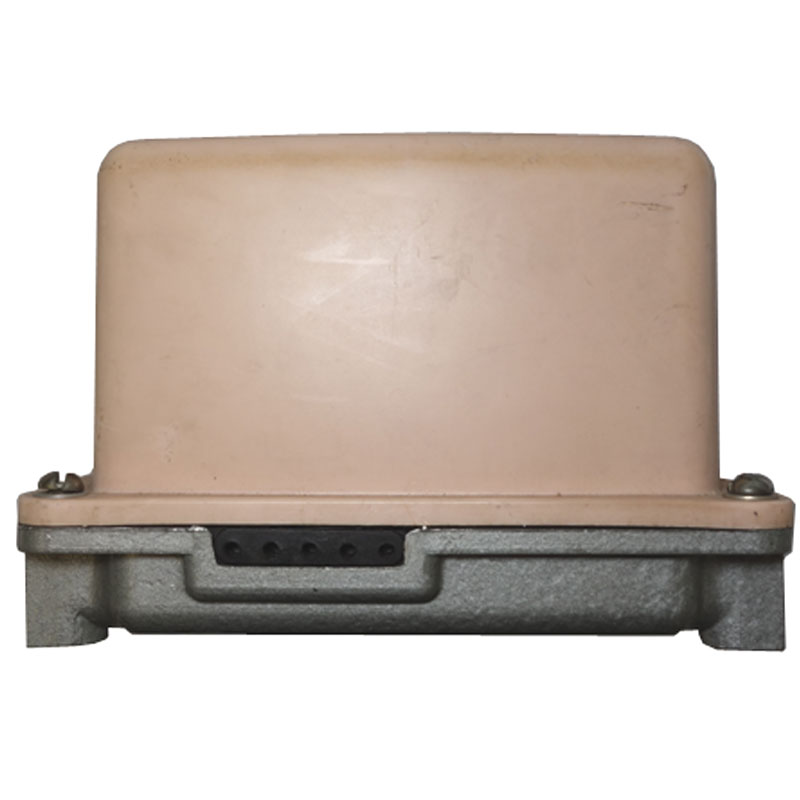

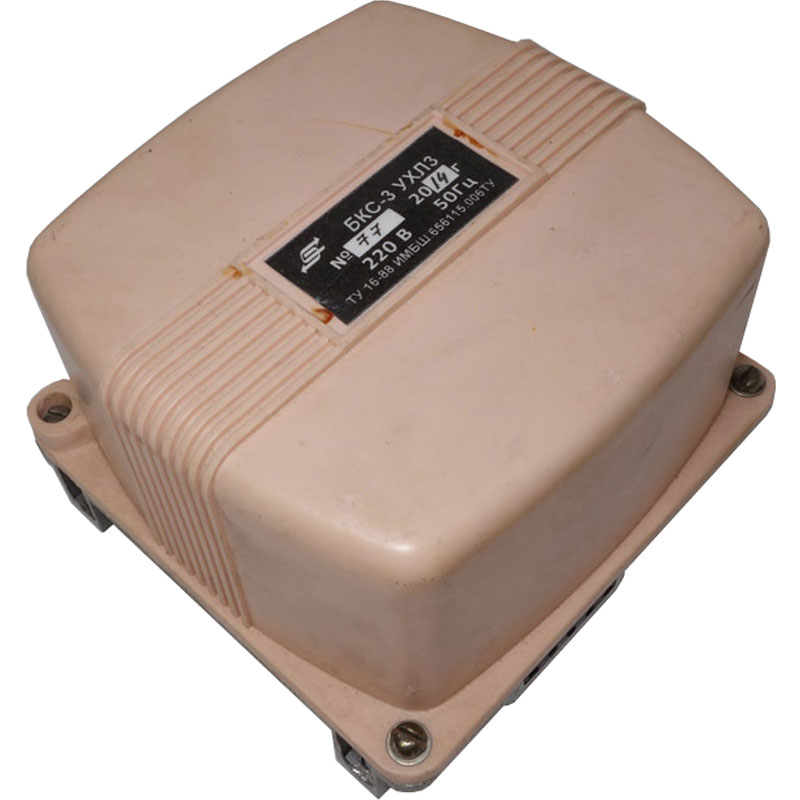

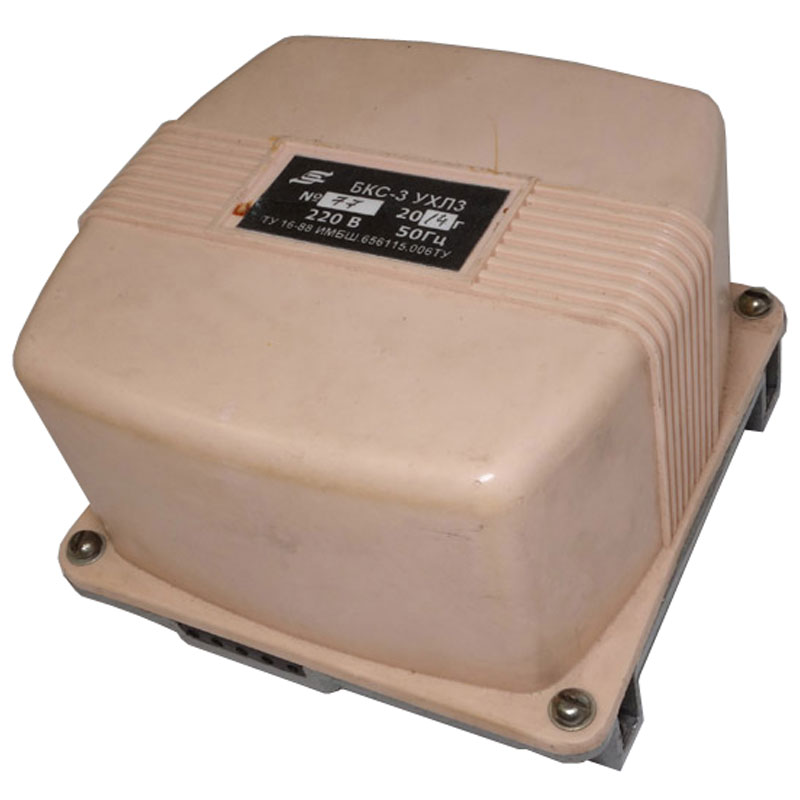

Блок контроля сопротивления БКС-3 (БКС-3.1, БКС-3.2, БКС-3И, БКС-3.2И)
ТК Деловые линии 19.07.2026 * 1050 ₽**
СДЭК 20.07.2026* 920 ₽**
DPD 18.07.2026* 400 ₽**
Самовывоз 19.07.2026* 0 ₽**
- Характеристики
- Описание
- Гарантия и возврат
- Адрес и контакты
- Отзывы
| Основные характеристики | |
|---|---|
| Категория | Контроллеры уровня |
| Производитель | Матеша |
| Дополнительные характеристики | |
|---|---|
| Напряжение питания | 220 В, 380 В |
| Потребляемая мощность | 5 ВА |
| Область применения | Для шахт и рудников, Для воды |
| Другие особенности | БКС |
Блок контроля сопротивления БКС-3 (БКС-3.1, БКС-3.2, БКС-3И, БКС-3.1И, БКС-3.2И) предназначен для контроля одного или двух уровней электропроводных жидких и сыпучих сред (воды, породы, руды, угля и т.д) при помощи соответственно одного или двух электродных датчиков уровня ДУ.
|
Номинальное напряжение сети |
220 В |
|
Допустимое отклонение напряжения |
-15...+10 % |
|
Частота |
50,60 Гц |
|
Диапазоны контролируемых сопротивлений, не уже пределов |
0...300; 0...6300 кОм |
|
Максимальное напряжение в искробезопасных входных цепях |
не более 40 В (только для БКС-ЗИ) |
|
Максимальный ток короткого замыкания в безопасных цепях |
не более 10 мА (только для БКС-ЗИ) |
|
Мощность потребления |
не более 5 ВА |
|
Количество контактов блока |
замыкающих 1шт, переключающих 2шт |
|
Напряжение, коммутируемое контактами |
не более 220 В; 380 В (при двух переключающих контактах). |
|
Коммутируемый ток |
не более 4 А |
|
Наработка на отказ |
не менее 15000 часов |
|
Срок службы |
6 лет |
|
Масса, не более |
|
|
блока |
1,1 кг |
|
датчика |
0,6 кг |
|
Сведения о суммарной массе драгоценных металлов |
|
|
золото |
0,039г, |
|
серебро |
0,5г. |
|
Модификация |
Блок |
Датчик |
Паспорт |
|
БКС-3 |
1 |
0 |
1 |
|
БКС-3.1 |
1 |
1 |
1 |
|
БКС-3.2 |
1 |
2 |
1 |
|
БКС-3И |
1 |
0 |
1 |
|
БКС-3.1И |
1 |
1 |
1 |
|
БКС-3.2И |
1 |
2 |
1 |
Блок изготавливается в двух исполнениях: без входных искробезопасных цепей типа БКС-3, и с входными искробезопасными электрическими цепями типа БКС-3И
Блок устанавливается вне взрывоопасных опасных зон помещений и наружных установок. Датчик уровня соответствует требованиям ГОСТ 22782.5-78 и имеет маркировку «Exia IIСТ6» в комплекте с БКС-ЗИ.
Датчик предназначен для установок во взрывоопасных зонах помещений и наружных установок согласно гл. УП-З «Правила устройства электроустановок (ПУЭ) » и другим директивным документам, регламентирующим установку электрооборудования во взрывоопасных зонах. Блок может работать и от других серийно выпускаемых контактных датчиков, удовлетворяющих выше указанным требованиям.
Состав
Блок БКС-3 состоит из:
- основания
- трансформатора,
- реле,
- печатная плата,
- клеммная панель,
- крышка
- уплотнительные прокладки
- уплотнительные прокладки
Блок работает следующим образом. Когда бункер заполняется, измерительный электрод касается материала, в цепи датчика от оперативного источника начинает протекать постоянный ток; который усиливается и при достижении задаваемого порога вызывает срабатывание реле. При контроле среды в атмосфере высокой влажности лучше пользоваться первым диапазоном, установив резистором «Настройка» минимальную чувствительность, а при контроле уровня сухой породы» руды, угля необходимо работать на втором диапазоне.
Наличие охранного кольца в датчике дает возможность отстроиться от ложных срабатываний, обусловленных токами утечки по поверхности изоляции в датчике.
После срабатывания блока, при касании измерительного электрода верхнего уровня, его отключение произойдет после того, как уровень в бункере понизится ниже электрода нижнего уровня.
При работе блока с серийно выпускаемым контактным датчиком, устанавливается минимальная чувствительность.
