Закрытый троллейный шинопровод

Закрытый троллейный шинопровод является защитной коммутационной системой, с помощью которой осуществляется безопасная передача электроэнергии к разному мобильному электрифицированному оборудованию.

Конструкционные особенности

Монтируется система посредством соединительных муфт и подвесных кронштейнов. Короба закрепляются от горизонтальных перемещений подвесным кронштейном для точки фиксации.

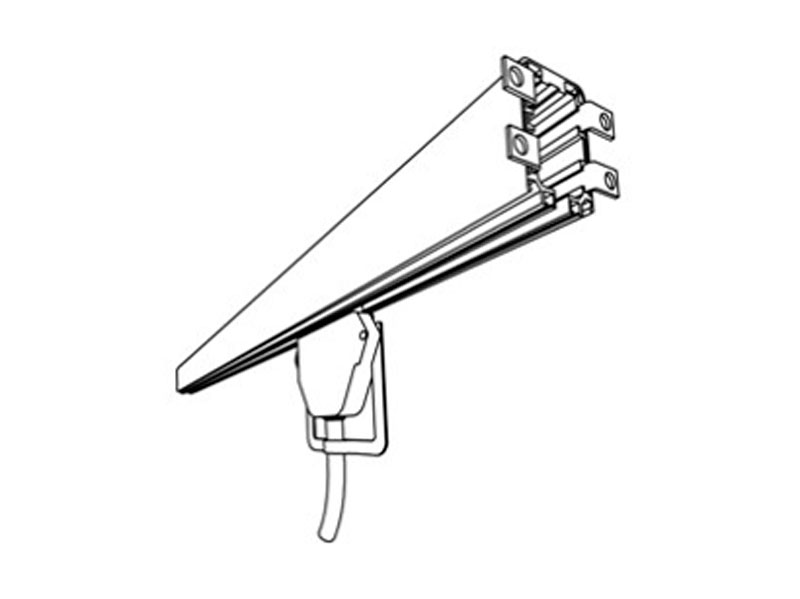

Закрытый троллейный шинопровод представляет собой пластиковый короб, в котором размещены медные полосы. Именно с этих полос и происходит снятие тока. Проводники могут иметь две разновидности по методу укладки в короб: участками, равными по длине участку троллей (2 или 4 м), либо протянутой цельной полосой. При укладке частями их соединяют специальными стыковочными зажимами и изолируют пластиковыми соединительными муфтами. При использовании другого метода медные полосы протягивают с помощью специальной тележки, к которой крепится полоса и трос, за который тянут, протягивая медную ленту. Монтаж медных проводников проводят исключительно после монтажа всех частей системы, которые отвечают за фиксацию коробов. В начале троллейного шинопровода располагают концевой токоподводящий элемент, в котором расключают все токоведущие шины.

Съём тока производится посредством токосъёмной каретки. Они различаются по снимаемому току: на 35 А и на 70 А. При необходимости токосъёмники могут оборудоваться четырьмя, либо пятью токосъёмными башмаками. В комплекте каждого токоснимающего оборудования идёт держатель поводка. На движущемся механизме монтируется поводок, который обеспечивает буксировку токосъёмной каретки.

Технические данные

• Не подверженный коррозии пластиковый корпус.
• Закрытые от случайного прикосновения токоведущие шины.
• max 7 полюсов троллеи.
• Номинальный ток от 35 А до 1000 А.
• Размещение как в закрытом помещении, так и под открытым небом.
