Твердомер ультразвуковой Т-У2

Твердомер ультразвуковой Т-У2 предназначен для оперативного неразрушающего контроля твердости:

• металлов и сплавов по стандартизованным в СНГ шкалам твёрдости: Роквелла (HRC), Бринелля (HB), Виккерса (HV);
• металлов, отличающихся по свойствам от сталей (например, цветных металлов, сплавов, чугуна и др.) с использованием пяти дополнительных шкал для калибровки;
• использование шкалы предела прочности на разрыв (Rm) в соответствии с ГОСТ 22791-77 для определения предела прочности на растяжение изделий из углеродистых сталей перлитного класса путём автоматического пересчёта со шкалы твёрдости Бринелля (HB);

Особенности

• ударопрочный корпус, со специальным защитным силиконовым бампером-чехлом для сложных условий эксплуатации
• возможность комплектации твердомера датчиками с различными нагрузками (1, 5 и 10кг), для решения широкого спектра задач
• разъемы Lemo для подключения датчиков
• связь с ПК с использованием стандартных кабелей USB

Работа устройства

Ультразвуковой метод измерения твердости стандартизован согласно ASTM A 1038 и основан на изменении частоты колебаний индентора, с закрепленной на конце алмазной пирамидкой, при внедрении в изделия с различной твердостью. На практике все выглядит следующим образом - датчик ультразвукового твердомера устанавливается на изделие и прижимается к изделию до ограничителя датчика, таким образом прикладывая испытательную нагрузку, в этот момент происходит укол изделия алмазной пирамидкой и происходит измерение твердости. От оператора требуется только соблюдать перпендикулярность установки датчика, относительно детали. Наши датчики ультразвукового твердомера имеют специальную съемную насадку, которая позволяет исключить ошибки оператора при установке датчика на плоские и цилиндрические изделия, а при необходимости измерения твердости изделий сложной формы насадку можно снять и произвести измерение без насадки (как правило, это измерения в пазах, на изделиях сложной формы - шестерни, зубья и т.д.).

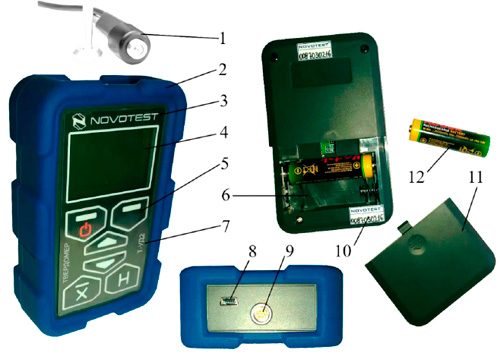

Рис.1. Внешний вид твердомера Т-У2, где:
1– преобразователь; 2 – защитный чехол; 3 – электронный блок; 4 – графический индикатор; 5 – клавиши управления; 6 – отсек для батарей; 7 – маркировка модели твердомера; 8 – разъем mini USB; 9 – разъем Lemo для подключения преобразователей; 10 – пломба; 11 – крышка; 12 – аккумулятор типа NiMH.

Комплект поставки

Совместно с твердомером ультразвуковым Т-У2 поставляется:

• электронный блок твердомера
• датчик ультразвуковой У1
• 2 аккумулятора с зарядным устройством
• паспорт, руководство по эксплуатации
• ПО связи с ПК (скачивается с сайта)
• кабель связи с ПК
• сумка с плечевым ремнем

Дополнительные опции для заказа:

• свидетельство о поверке;
• дополнительные датчики различного типа;
• аккумулятор;
• зарядное устройство;
• меры твердости;
• чехол для твердомера.
