Твердомер по Шору ТШ-А

Твердомер по Шору ТШ-А предназначен для измерения твердости по Шору широкого ряда материалов, в соответствии с ГОСТ 263-75.

Работа устройства

Определение твердости заключается в измерении сопротивления материала, погружением в него индентора. При внедрении индентора в испытуемый образец стрелка прибора поворачивается на соответствующий угол, выраженный на шкале в единицах твердости по Шору. Твердость при вдавливании обратно пропорциональна глубине вдавливания и зависит от модуля упругости и вязкоэластичных свойств материала.

Во время испытания прибор аккуратно прижимается к объекту испытания с предусмотренным усилием прижима, пока он не будет плотно прилегать по всей опорной поверхности. Величина твердости считывается через 15 секунд контакта опорной поверхности с объектом испытания.

Комплект поставки

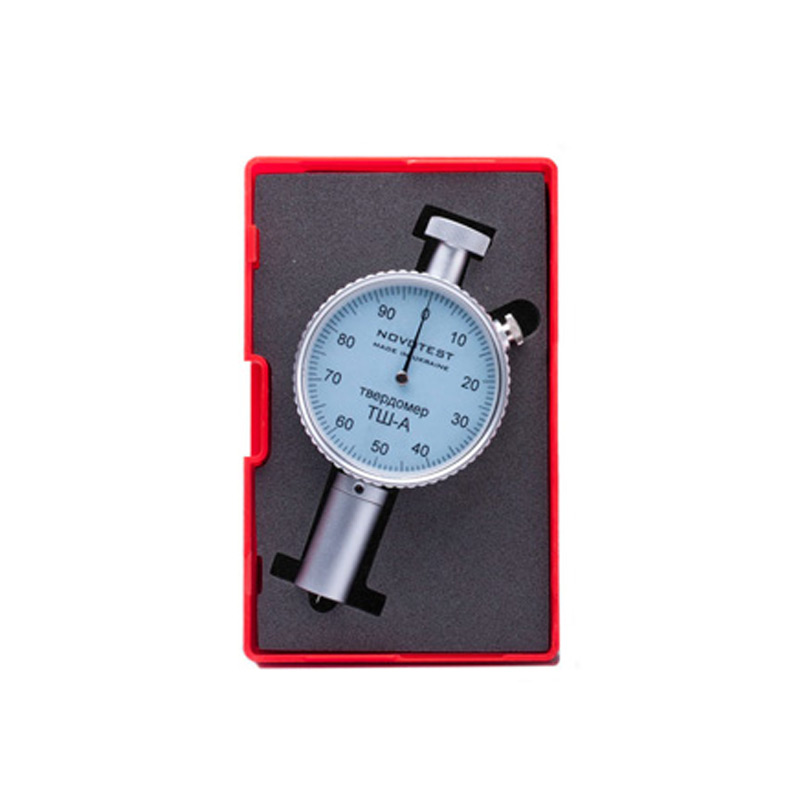

• твердомер по Шору ТШ-А
• паспорт и руководство по эксплуатации
• упаковка

Исполнение

Твердомер имеет металлический корпус, задняя панель корпуса выполнена из ударопрочного ABS пластика. Индентор изготовлен из закаленной стали.

В корпусе прибора содержится механизм измерения силы и деформации. В верхней части прибора расположена вершина, служащая для нажатия на твердомер при измерении твёрдости вручную, а также для крепления твердомера к штативу. В нижней части корпуса из опорной поверхности выступает индентор. С левой стороны прибора расположен винт для фиксации ободка, с помощью которого можно отрегулировать шкалу прибора.

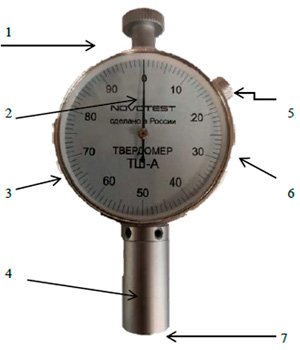

Рис.1. Внешний вид твердомера ТШ-А, где:
1 – вершина; 2 – стрелка-индикатор; 3 – шкала; 4 – опорная поверхность; 5 – винт, фиксирующий ободок; 6 – ободок; 7 – индентор.

Твердомер по Шору ТШ-А выпускается в двух модификациях:

• твердомер по Шору тип А – для стандартной резины, мягкой резины, эластомеров, силикона, неоприла, винила, бутила, нитрила, мягкого пластика, кожи, воска и т.д.;
• твердомер по Шору тип D – для твердой резины, смолы, акрила, стекла, термопластичных материалов, печатных плат, волокон, пластиков и т.д
