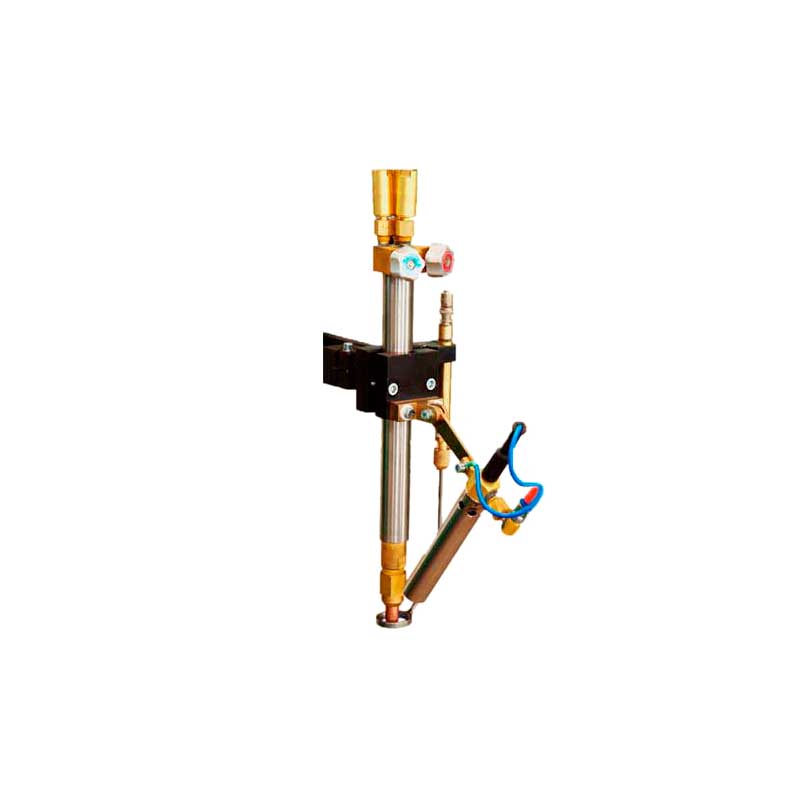

Резак газокислородный машинный НТ 1012.000

Резак газокислородный машинный НТ 1012.000 предназначен для машинной разделительной резки (раскроя) листового и сортового металла из низкоуглеродистой стали толщиной от 5-ти до 200 мм.

Работа устройства

Смешивание горючего газа с кислородом происходит в смесительной камере и сопле, т.е. это резак внутрисоплового смешения. Регулировка режущего кислорода осуществляется редуктором и электромагнитным клапаном или вентилем на самой машине. На корпус резака надевается кожух (трубка нержавеющая) 32 мм, за который происходит крепление резака к машине. Стандартная длина резака L = 411 мм.

Резаки серии НТ работают в интервале температур:

• от -40 °С до +40 °С при использовании ацетилена,
• от -20 °С до +40 °С при работе на пропан-бутане и природном газе.

Исполнение

Резак газокислородный машинный НТ 1012.000 состоит из корпуса, имеющего головку верхнюю с регулировочными вентилями горючего газа и кислорода подогревающего, присоединительными штуцерами (3 шт.) для подачи рабочих газов (М14х1,5 - 2 шт для кислорода), (М14х1,5 левый - 1 шт., для газа), соединительных трубок и головки нижней, к которой присоединяются смесительная камера, сопло, гильза и накидная гайка.

Смешивание горючего газа с кислородом происходит в смесительной камере и сопле, т.е. это резак внутрисоплового смешения. Регулировка режущего кислорода осуществляется редуктором и электромагнитным клапаном или вентилем на самой машине. На корпус резака надевается кожух (трубка нержавеющая) 32 мм, за который происходит крепление резака к машине. Стандартная длина резака L = 411 мм.

Рис.1. Общий вид мундштука к резаку НТ 1012.000 в разобранном виде
