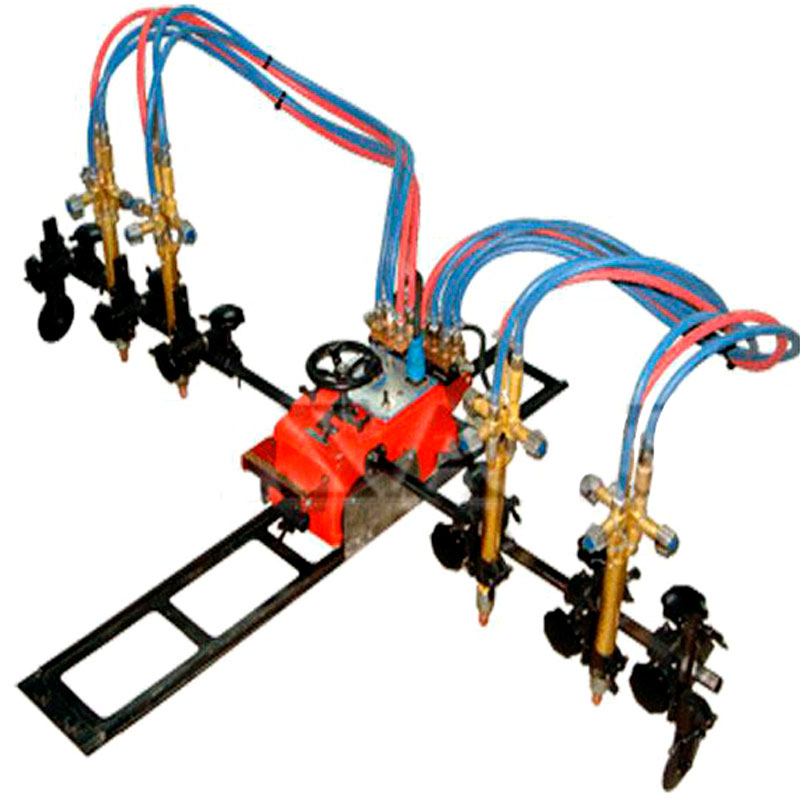

Переносная газорежущая машина Смена-2М

Переносная газорежущая машина Смена-2М предназначена для кислородной резки листовой стали. Газорежущая машина совместима с резаками Эффект-М.

Комплект поставки

• Машина переносная «Смена-2М» в собранном виде (ходовая часть) - 1 шт.
• Направляющая - 2 шт.
• Противовес - 1 шт.
• Приспособление для резки по окружности - 1 шт.
• Приспособление копирующее - 1 шт.
• Приспособление для резки ласок - 1 шт.
• Кабель управления, L=12м - 1 шт.

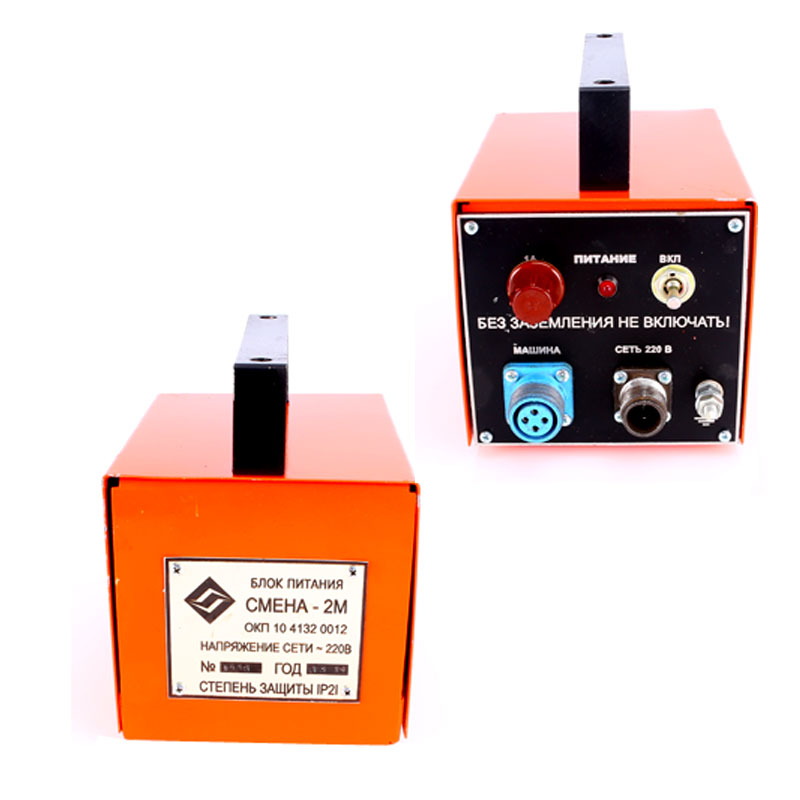

• Блок питания - 1 шт.
• Шланг кислородный, L=12м - 1 шт.
• Шланг горючего газа, L=12м - 1" шт.
• Кабель сетевой, L=2м - 1 шт.
• Удлинитель штанги - 1 шт.
• Паспорт - 1 экз.

Запасные части к исполнению машины для газов-заменителей:

• Гильза 3П - в сост. машины
• Гильза 6П- 1 шт.
• Сопло №1 - в сост. машины
• Сопло №2 - 1 шт.
• Сопло №3 - 1 шт.
• Сопло №4 - 1 шт.
• Сопло №5 - 1 шт.
• Сопло №6 - 1 шт.
• Камера смешивания 1ПБ(пропан-бутан) - 1 шт.
• Камера смешивания 1ПГ(природный газ) - 1 шт.
• Технологическая гайка - 1 шт.

Исполнение

Машина состоит из ходовой части, резаков, приспособления для резки по окружности, резки ласок, приспособления копирующего.

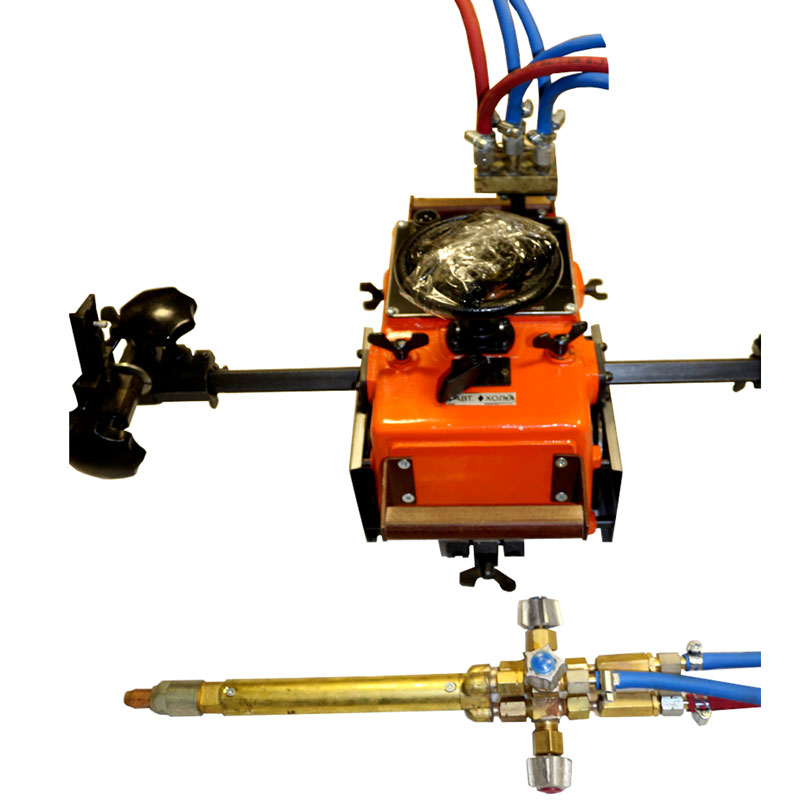

Ходовая тележка состоит из литого алюминиевого корпуса на котором крепятся: привод с ведущими колесами, поворотные опорные ролики, панель управления с регулятором скорости, штанга, несущие два суппорта с резаками и маховик для перемещения штанги, газораспределительный коллектор с краном пуска режущего кислорода.

Различие резаков, входящих в комплект машин для резки на ацетилене или газах-заменителях, состоит в проходных сечениях камеры смешивания и конструкции сопел. Машина комплектуется соплами шести размеров для резки металла в диапазоне от 5 до 250 мм.

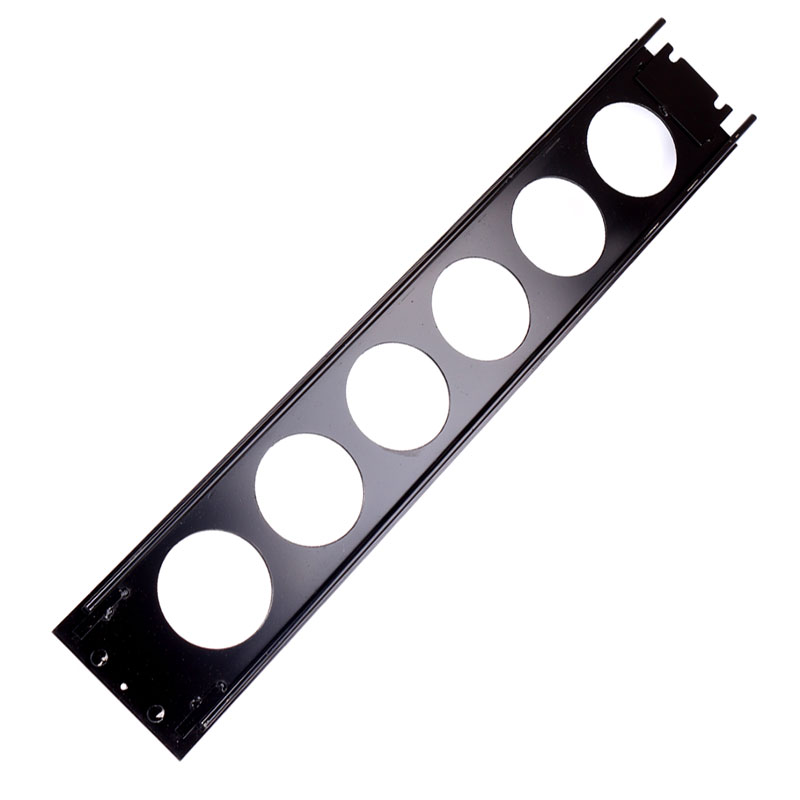

Машина комплектуется секционными направляющими по 2 м. В базовый комплект секций входят две направляющие, позволяющие регулировать необходимую длину резки до 4-6-12 и т.д. метров. При резке листов длиной свыше 4 м должна производиться перестановка направляющих в процессе резки или использовать их из комплекта другой машины "Смена - 2М".

Приспособление копирующее предназначено для направления машины вдоль кромки листа при перемещении без направляющих в процессе резки ласок и скоса кромок под сварку.

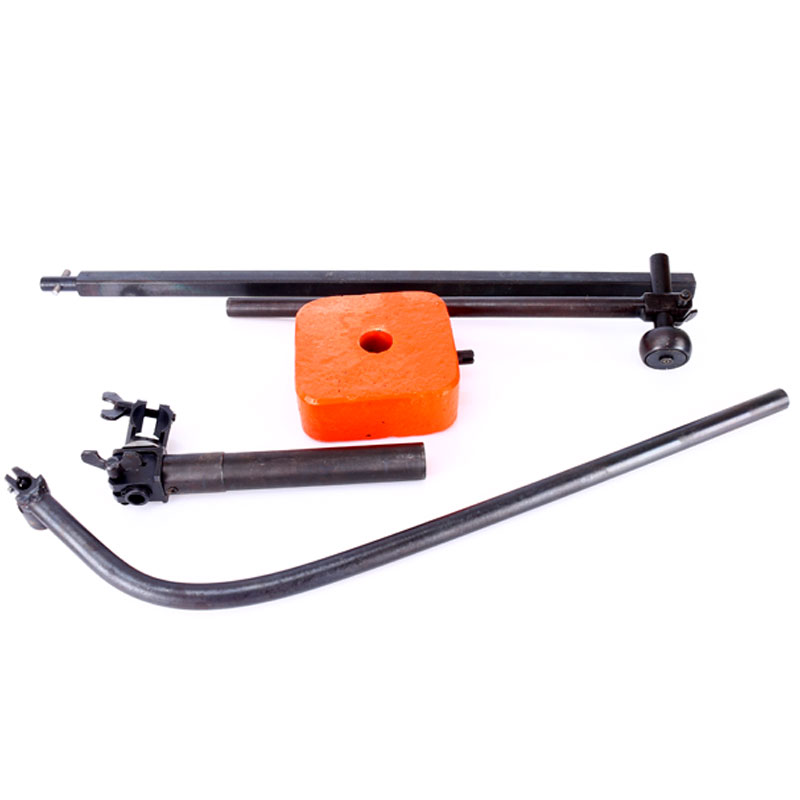

Приспособление для резки по окружности состоит из трубчатой штанги с закрепленной иглой (центром) устанавливаемой при работе в кернении или отверстии в обрабатываемом листе.

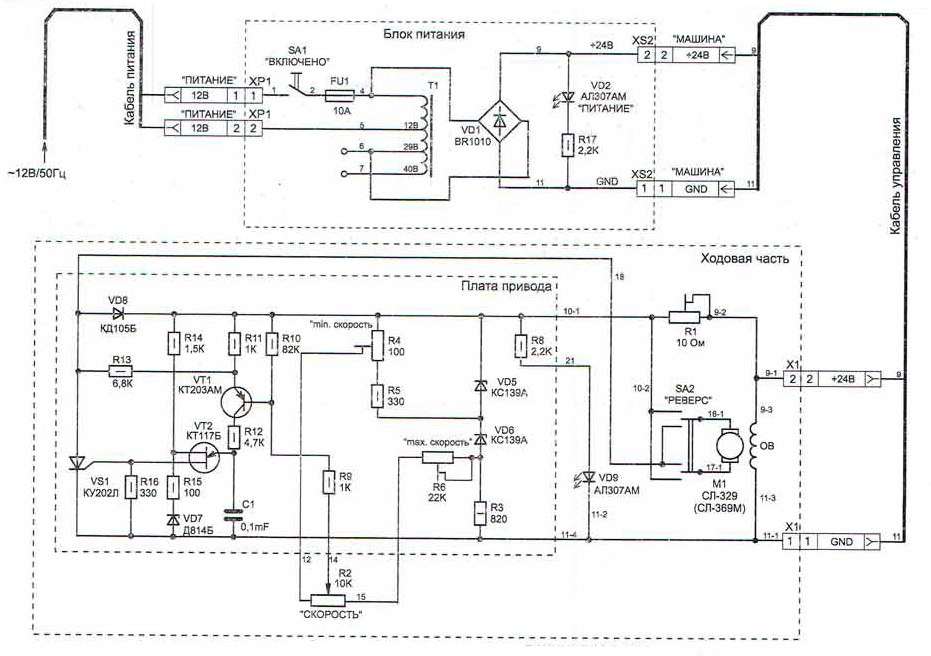

Рис.1. Электрическая схема газорежущей машины Смена-2М

Работа устройства

Машина "Смена - 2М" может выполнять прямолинейные, круговые, контурные и наклонные резы с подготовкой кромок под сварку. В комплект машины входит коллектор.

Производимые технологические операции:

• Прямолинейная разделительная резка одним или двумя резаками;
• Прямолинейная резка со скосом кромок под сварку;
• Резка лекальных кривых со скосом кромок под сварку;
• Вырезка деталей круговой формы по циркулю с одним или двумя резаками.

Приспособление копирующее предназначено для направления машины вдоль кромки листа при перемещении без направляющих в процессе резки ласок и скоса кромок под сварку.

Приспособление для резки по окружности состоит из трубчатой штанги с закрепленной иглой (центром) устанавливаемой при работе в кернении или отверстии в обрабатываемом листе.
