Реле времени ВЛ-174

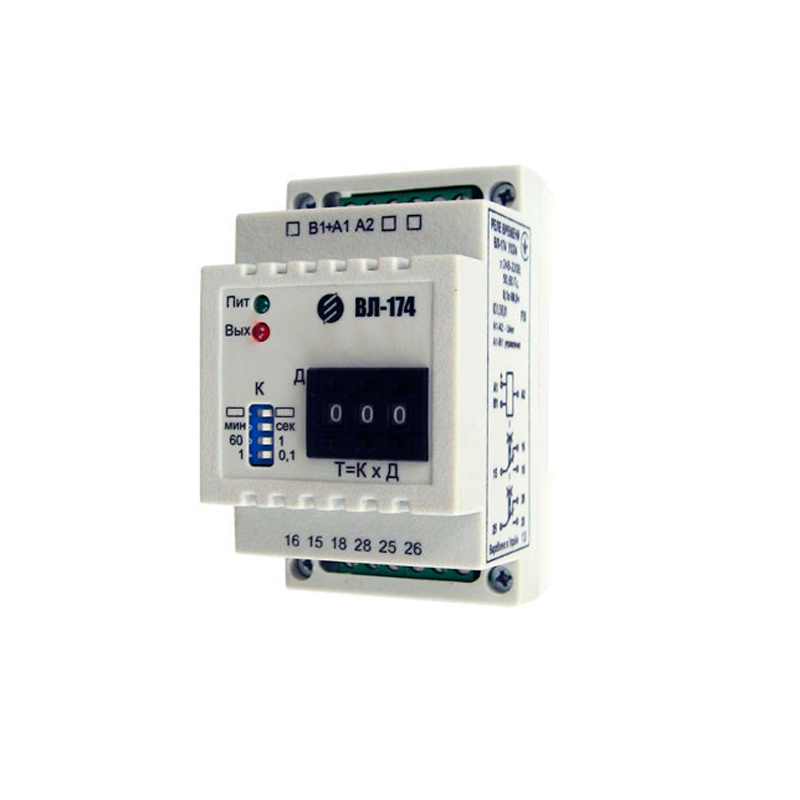

Реле времени ВЛ-174 используется для коммутации электрических цепей с определенными, предварительно установленными выдержками времени в схемах автоматики и защиты.

Эксплуатация

Оптимальными условиями для использования реле ВЛ-175 являются:

• температура окружающего воздуха от минус 20 до плюс 55 °С;
• относительная влажность окружающего воздуха не более:
  • 80 % при температуре 25 °С – для исполнения УХЛ;
  • 98 % при температуре 35 °С (без конденсации влаги) – для исполнения О;
• высота над уровнем моря – не более 2000 м;
• окружающая среда взрывобезопасная, не содержащая пыли (тем более токопроводящей) в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
• отсутствие дождя, инея, росы и солнечной радиации;
• вибрация мест крепления реле в диапазоне частот:
  • 10-60 Гц при ускорении до 19,6 м/с2 (2 g);
  • 60-100 Гц при ускорении до 9,8 м/с2 (1 g);
• воздействие по сети питания импульсных помех амплитудой, не превышающей двойную величину нормального напряжения питания и длительностью не более 10 мкс.

Гарантии

Изготовитель гарантирует соответствие реле требованиям технических условий при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации, установленных техническими условиями и настоящим руководством по эксплуатации.

Гарантийный срок эксплуатации реле - 2,5 года со дня ввода в эксплуатацию, в пределах гарантийного срока хранения. Гарантийный срок хранения реле 3,5 года с даты изготовления.

Исполнение

Конструктивно реле выполнены в унифицированном модульном корпусе для выступающего монтажа с передним присоединением проводов под винт Конструкция корпуса обеспечивает установку реле на рейку DIN-35. На передней панели имеются переключатели диапазонов и декадные переключатели для выставления уставок.

Степень защиты реле:

• оболочкой – IP30;
• клеммной колодки – IP20.

Примечание. Расстояние между боковыми поверхностями реле, расположенными рядом в оборудовании – не менее 10 мм.

Размещения и монтаж

Реле поставляются изготовителем в конструктивном исполнении для выступающего монтажа с передним присоединением проводов. Реле может быть установлено на - образную рейку и укреплено с помощью защелки (фиксатора).

Место установки реле должно быть защищено от попадания воды, масла, эмульсии, от непосредственного воздействия солнечной радиации.

К каждому контактному зажиму допускается присоединение двух проводов сечением от 0,5 до 1,5 мм2 каждый или одного сечением до 2,5 мм2. Рабочее положение в пространстве произвольное.

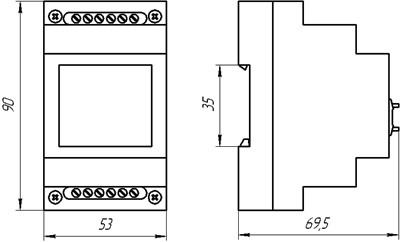

Рис.1. Схема габаритных размеров реле времени ВЛ-174

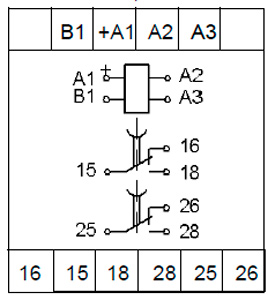

Рис.2. Схема подключения реле ВЛ-174
