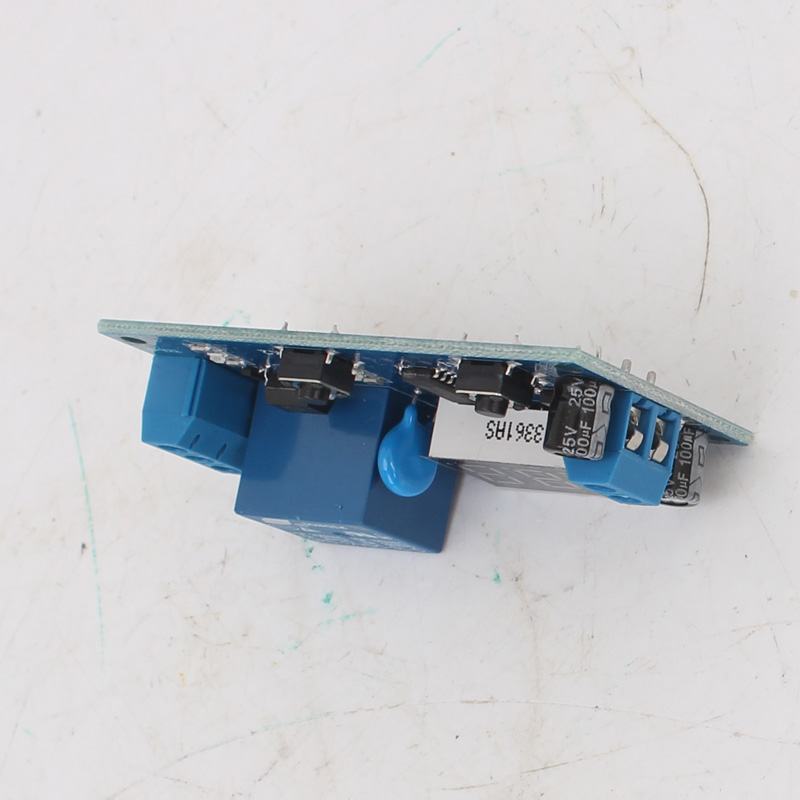

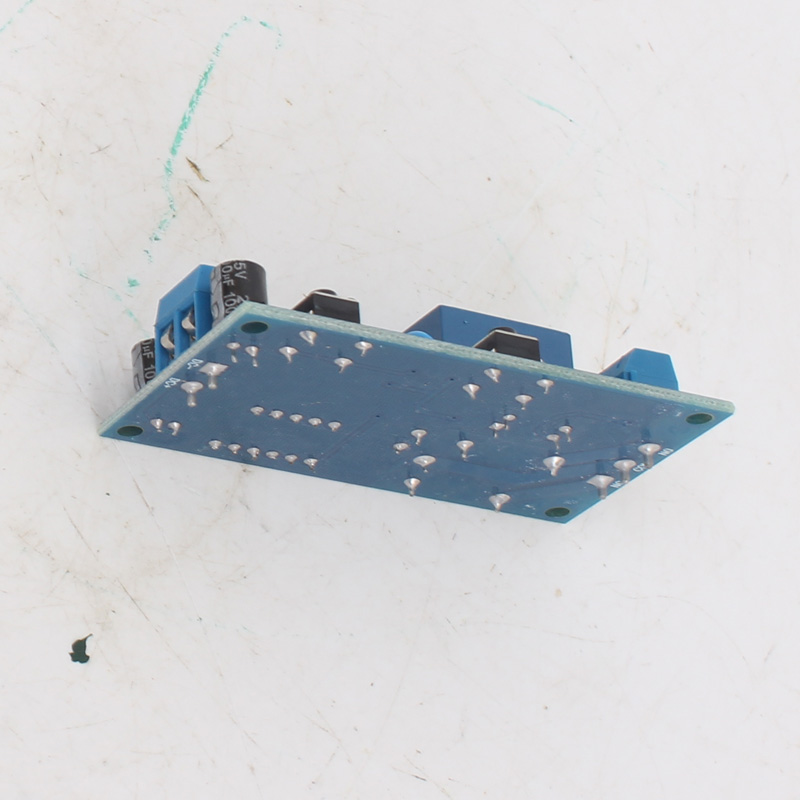

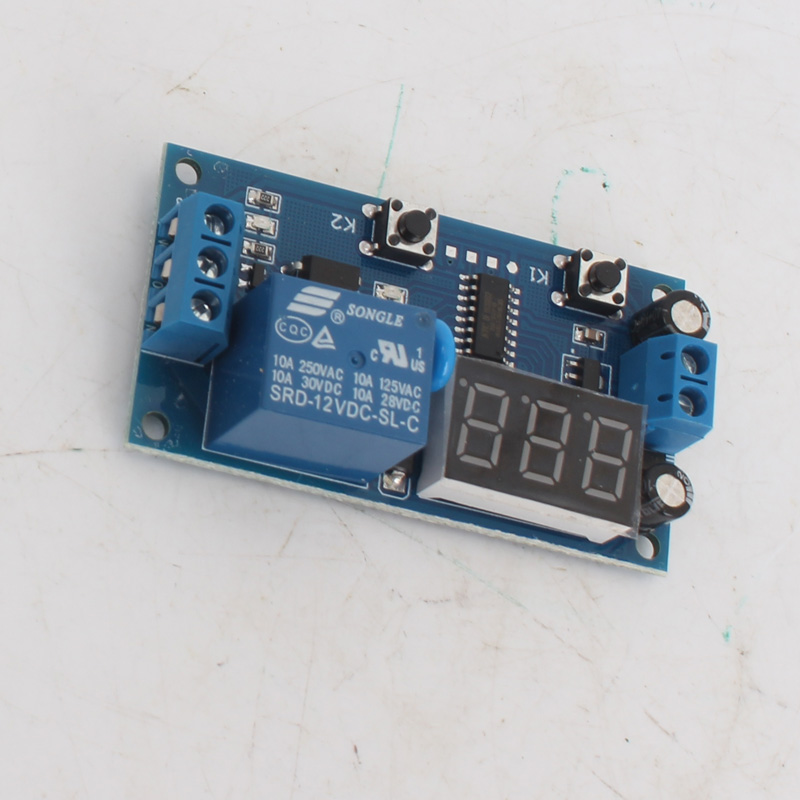

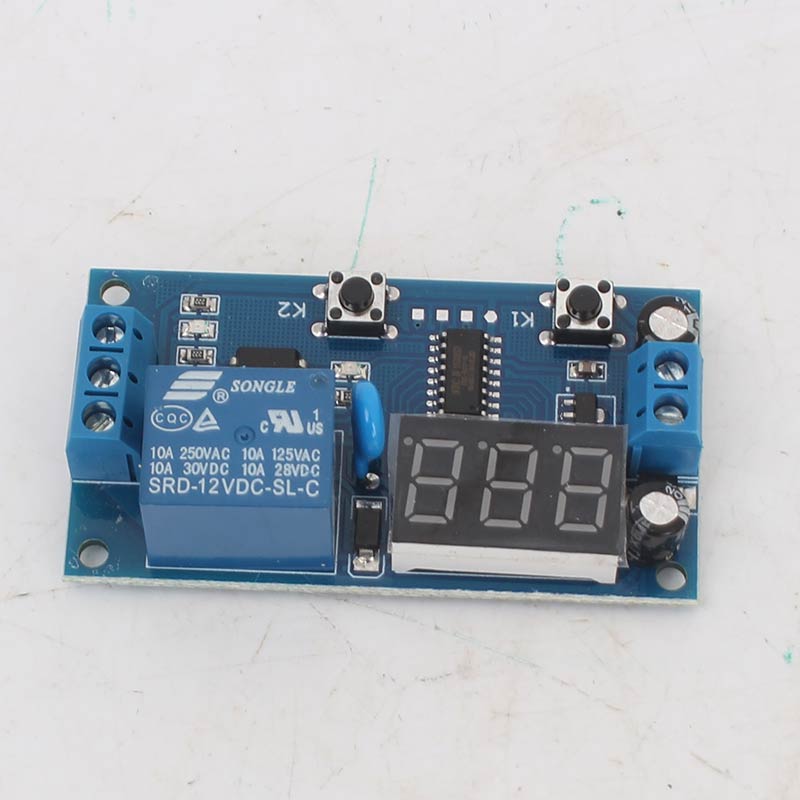

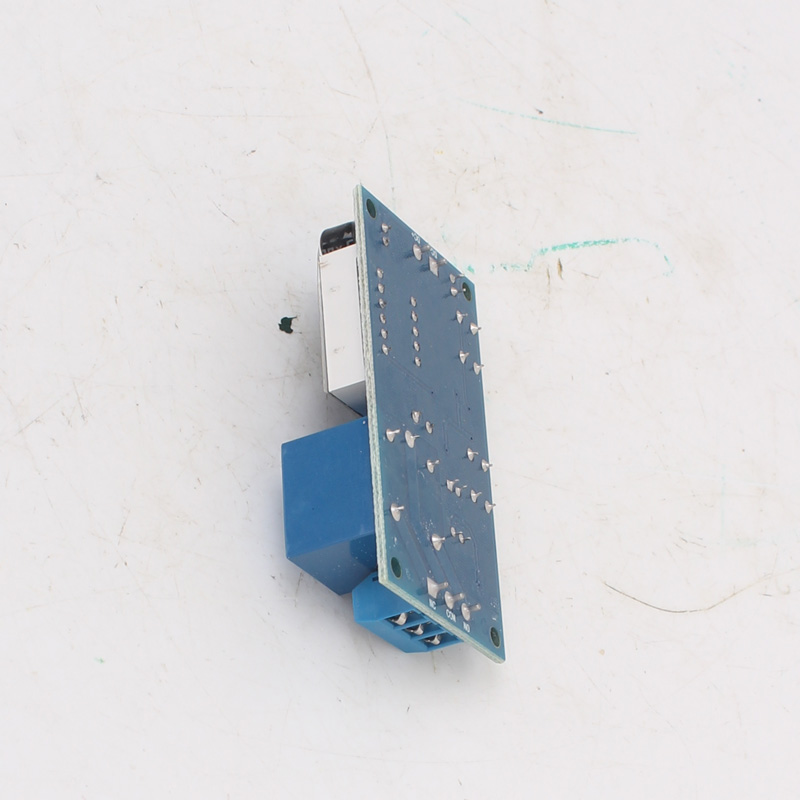

Циклическое реле времени с индикацией SRD-12VDC-SL-C

Реле времени с индикацией SRD-12VDC-SL-C может включать и выключать нагрузку с заданными интервалами времени, которые можно задать от 0.1 секунды до 999 минут.

Технические характеристики

• Питание: 12 В постоянного тока
• Выход: сухой перекидной контакт, т. е. может коммутировать нагрузку напряжением, отличным от 12В
• Диапазон интервалов от 0.1 секунды до 999 минут (16 часов 39 минут)
• Входное напряжение: DC12V
• Рабочий ток: 12mA
• Размер: 65x36x18 мм
• При подачи питания - реле начинает работать.
• Начинает светится красный светодиод на реле.
• Алгоритм работы реле очень прост: пока подается питание на реле , реле циклично включает и выключает нагрузку
• Время 1: Если контакты 2 и 3 замкнуты  и светится синий светодиод на реле, а контакты 1 и 2 разомкнуты.
• Время 2: это когда контакты 1 и 2 замкнуты , а 2 и 3 разомкнуты.

Область применения

• Системы автоматики и связи
• В автомобилях
• Офисная и бытовая техника
• Электронная аппаратура

Порядок работы

• Программирование реле осуществляется при помощи кнопок К 1 и К 2
• Если мы нажмем и удержим кнопку К 2, то сможем отключить индикацию дисплея, но реле не перестанет работать по заданной программе. Этим действием мы уменьшаем энергопотребление реле.
• Если еще раз нажмем и удержим кнопку К 2, то индикация дисплея восстановится.
