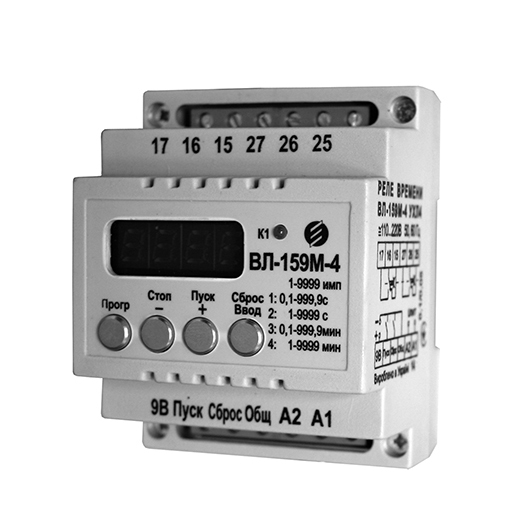

Реле времени ВЛ-159М-4

Реле времени ВЛ-159М-4 предназначено для выдачи команды в цепи управления схем автоматики и других устройств после отработки предварительно установленной выдержки времени или после отсчета заранее заданного количества импульсов – при использовании его в качестве счетно-импульсного реле.

Исполнение

Блок питания обеспечивает выходные напряжения +5 В и +9 В для раздельного питания схемы управления и схемы коммутации.

Блок управления и индикации (БУИ) состоит из микроконтроллера, 4-х разрядного индикатора и 4-х кнопок настройки режима работы реле. На БУИ имеется светодиодный индикатор состояния выходного реле, который засвечивается при включении реле. На схеме показаны состояния контактов в положении “Выключено”

Внешний контакт сброса служит для дистанционного восстановления начальной уставки.

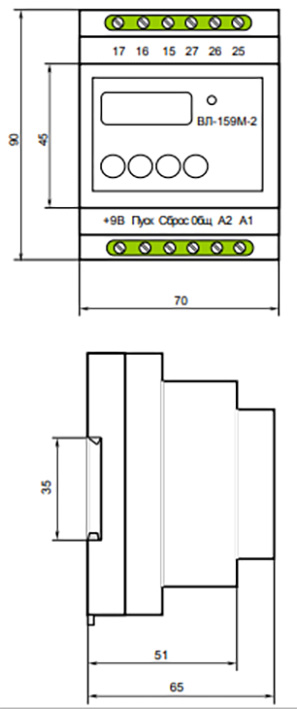

Рис.1.Габаритные и установочные размеры реле ВЛ-159М-4

Эксплуатация

Реле ВЛ-159М-4 изготавливается в исполнении УХЛ (для работы в макроклиматических районах с умеренным и холодным климатом) и в исполнении О (для работы во всех макроклиматических районах на суше, кроме очень холодного) и должны эксплуатироваться в закрытых отапливаемых помещениях с искусственно регулируемыми климатическими условиями (категория размещения 4) по ГОСТ 151150-69.

Условия эксплуатации:

• температура окружающего воздуха от минус 10˚С до плюс 55˚С;
• относительная влажность окружающего воздуха:
• для исполнения УХЛ – до 80% при температуре 25˚С;
• для исполнения О – до 98% при температуре 35˚С;
• высота над уровнем моря – не более 2000 м;
• окружающая среда – взрывобезопасная, не содержащая пыли (в том числе токопроводящей) в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
• вибрация мест крепления реле с частотой от 1 до 100 Гц при ускорении до 9,8м/с2 (1g);
• воздействие по сети питания импульсных помех амплитудой, не превышающей двойную величину номинального напряжения питания, и длительностью не более 10 мкс;
• воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100 А, расположенном на расстоянии не менее 10 мм от корпуса реле

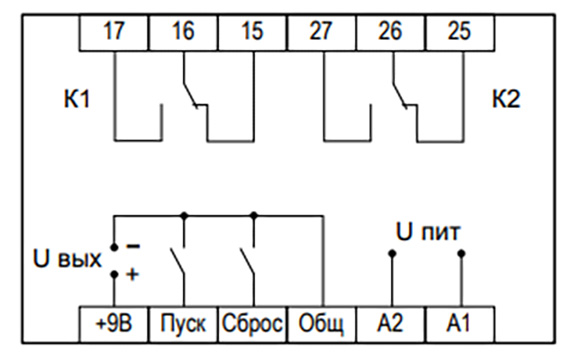

Рис.2. Схема внешних подключений реле ВЛ-159М-4, где
К1, К2 – клеммы каналов управления нагрузкой;
Uпит – клеммы подключения напряжения питания реле;
Сброс – внешний контакт сброса в ноль;
Пуск – внешний счетный (управляющий) контакт;
Uвых = +9B – выход опорного напряжение для электронного
ключа (вход +12В для резервного аккумулятора) Общ – общий вывод.v
