Реле времени ВЛ-103А

Реле времени ВЛ-103А предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени в устройствах релейной защиты и противоаварийной автоматики энергетических систем.

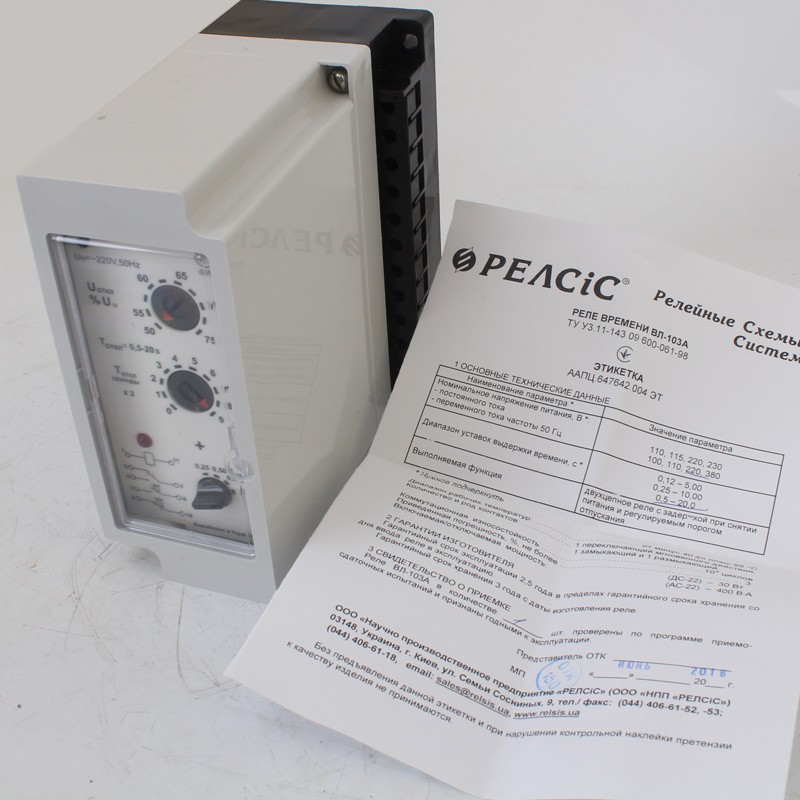

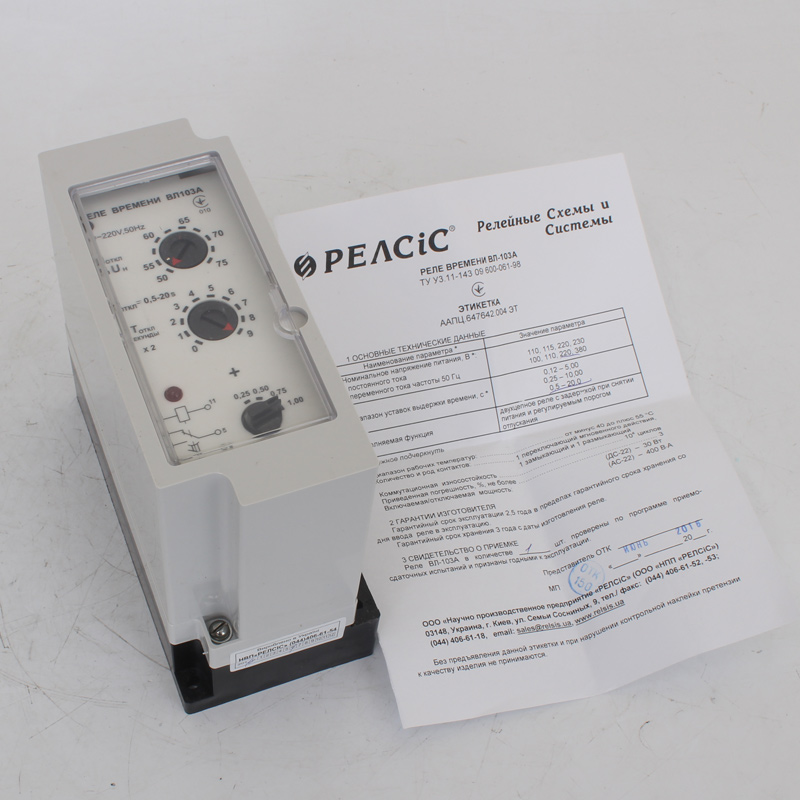

Комплект поставки

• реле ВЛ-103А - 1 шт.;
• этикетка - 1 шт.;
• руководство по эксплуатации в количестве 1-3 шт. на партию реле, отправляемую в один адрес или в необходимых количествах, если эта поставка была оговорена в заказе.

Исполнение

Конструкция реле обеспечивает установку реле выступающим монтажом с передним и задним присоединением проводов под винт.

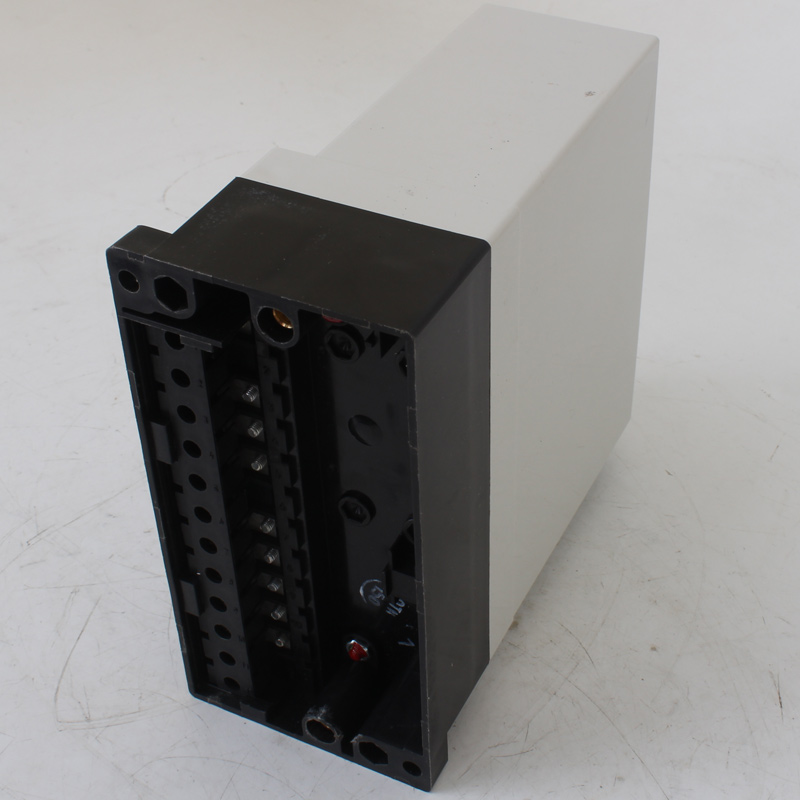

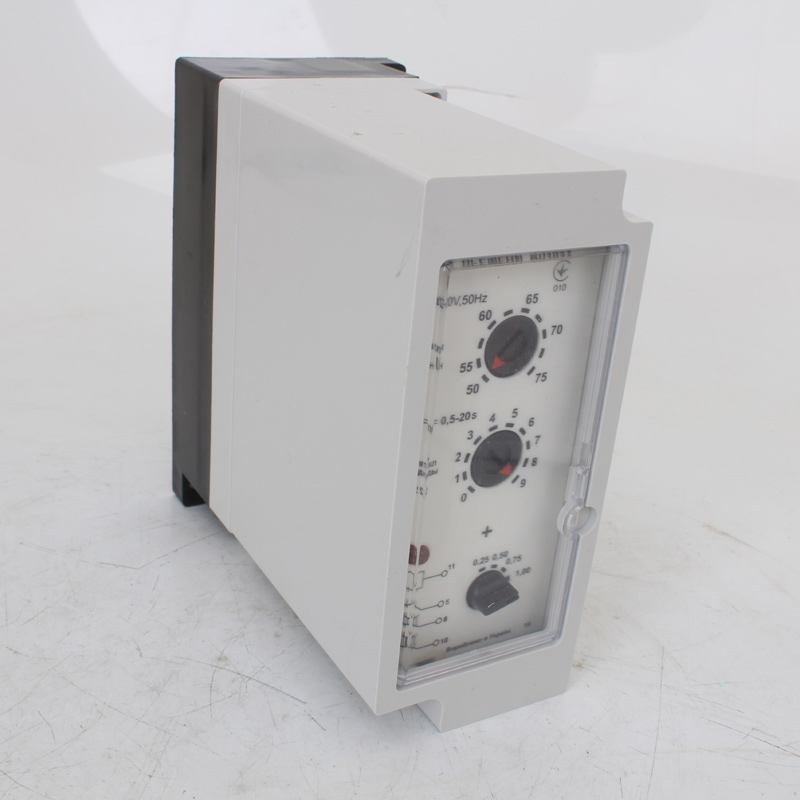

Все элементы схемы смонтированы в общем корпусе, состоящем из клеммной колодки (цоколя) и кожуха. На цоколе установлены кронштейны, служащие для крепления платы печатного монтажа и лицевой панели. На лицевой панели установлены переключатели уставок выдержек времени.

Степень защиты реле:

• по оболочке - ІР40;
• клеммной колодки - ІР10.

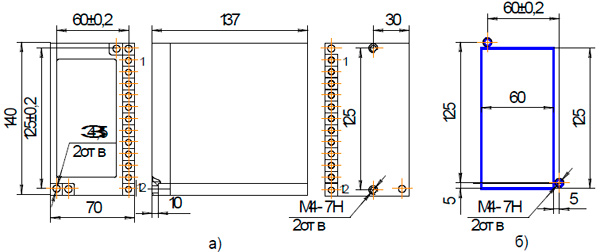

Рис.1. Габаритный чертеж реле времени ВЛ-103А

Монтаж

Конструкция реле ВЛ-103А обеспечивает установку реле с выступающим монтажом с передним или задним присоединением проводов. Крепление реле может осуществляться винтами М4.

Установочные размеры при креплении реле со стороны лицевой панели и при креплении сзади. Внешние провода подводятся справа, вставляются в отверстия между цоколем и клеммной крышкой под прижимную шайбу и прижимаются винтом.

При заднем присоединении проводов реле устанавливается в отверстие панели и крепится винтами М4. Для заднего присоединения проводов необходимо снять крышки с клемм и переставить винты с шайбами на другую сторону клеммной колодки. После перестановки винтов с одной и другой стороны клеммной колодки установить крышки. Для снятия крышки ее необходимо прижать против 4-ой и 9-ой клемм и сдвинуть вправо.

Эксплуатация

Реле могут эксплуатироваться в следующих условиях:

• закрытые неотапливаемые помещения, где температура и влажность несущественно отличаются от температуры и влажности окружающего воздуха;
• диапазон рабочих температур от минус 40 до плюс 55 ºС при высоте местности до 1000 м и от минус 40 до плюс 50 ºС при высоте местности до 2000 м над уровнем моря;
• относительная влажность окружающего воздуха – до 98 % при температуре 25 ºС (исполнение У3) и до 98 % при температуре 35 ºС без конденсации влаги (исполнение Т3);
• окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.

Механические внешние воздействующие факторы соответствуют группе М7 по ГОСТ 17516.1-90. При этом реле устойчивы к вибрационным нагрузкам в диапазоне частот от 5 до 15 Гц с максимальным ускорением 3g, в диапазоне частот от 15 до 60 Гц с максимальным ускорением 2g; в диапазоне частот от 60 до 100 Гц с максимальным ускорением 1g; многократные ударные нагрузки длительностью от 2 до 20 мс с максимальным ускорением 3g.
