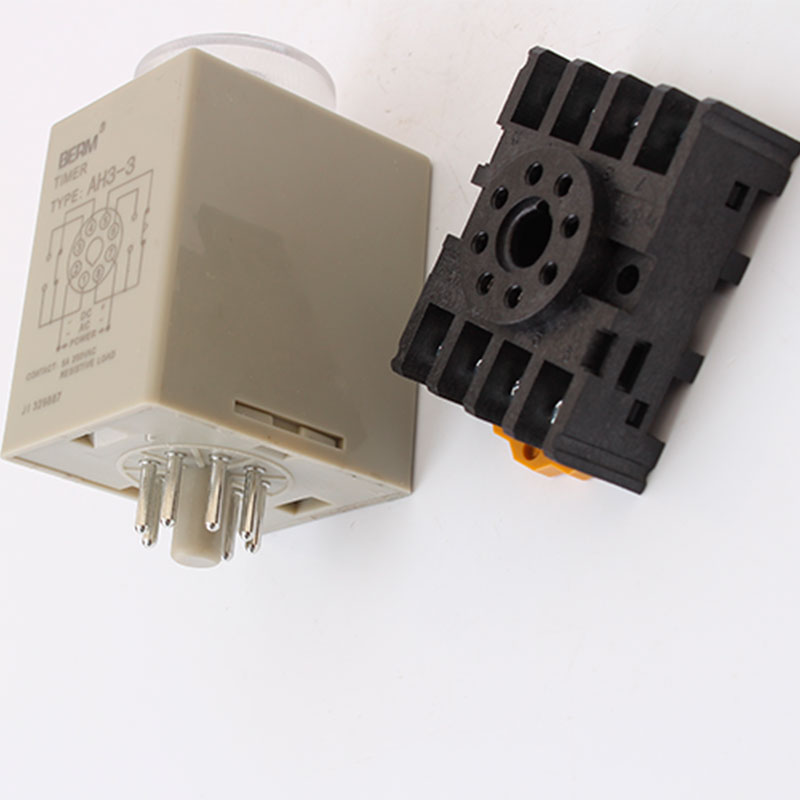

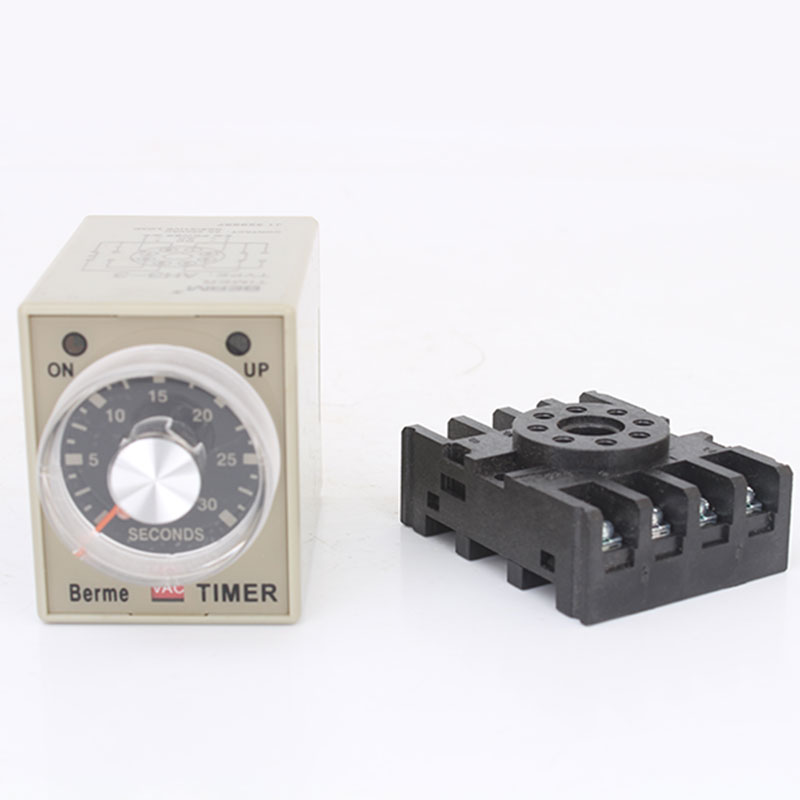

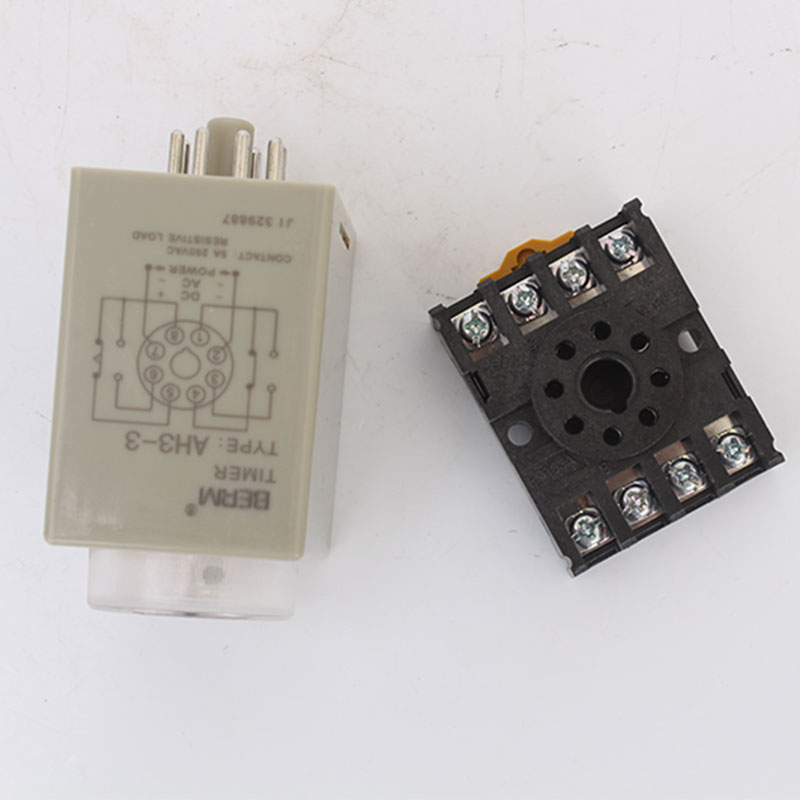

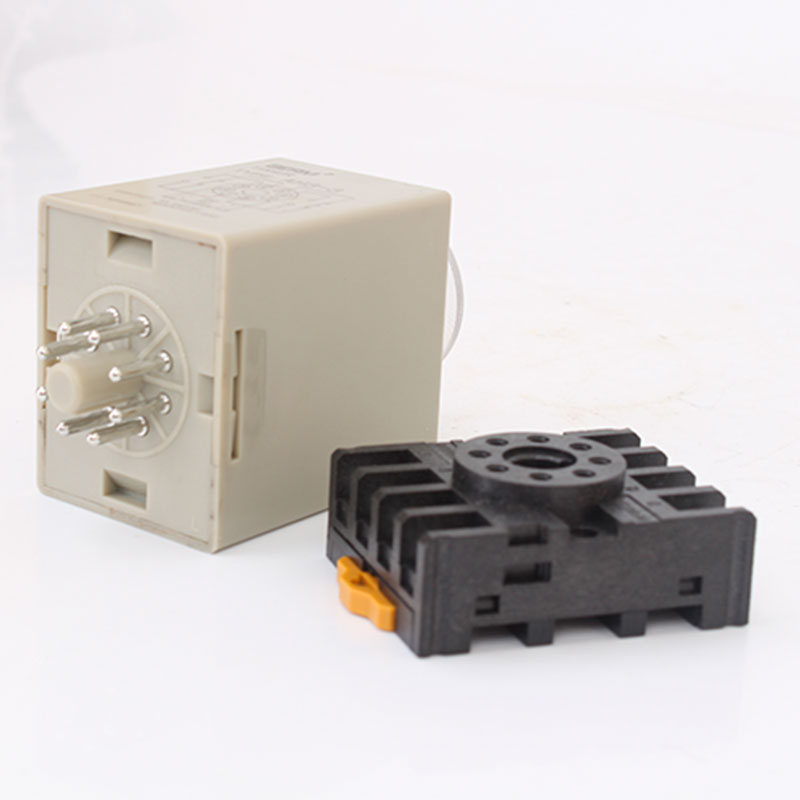

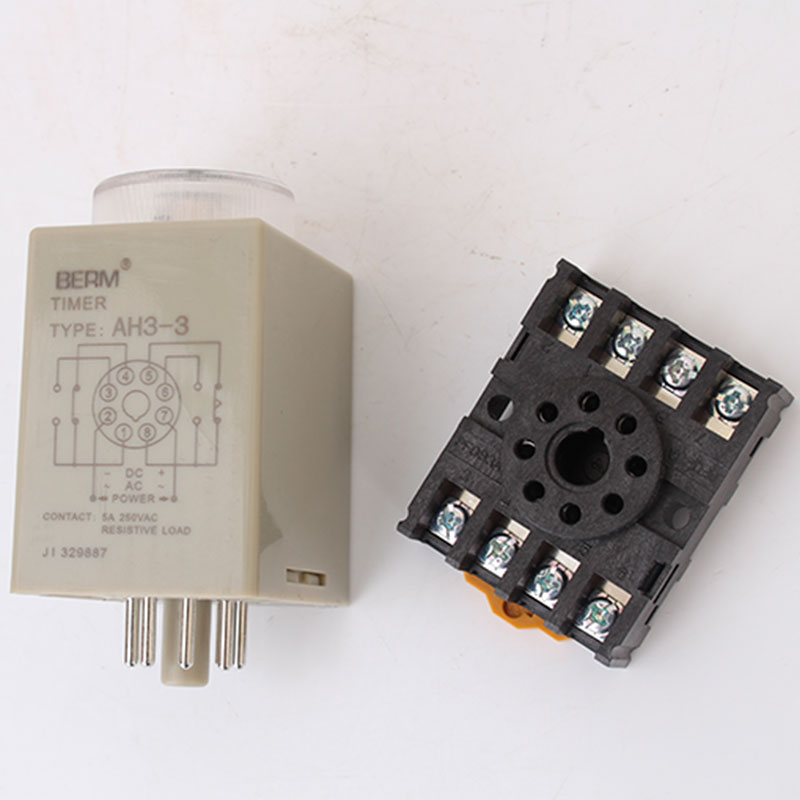

Реле времени AH3-3 220В 10 секунд

Реле времени AH3-3 (10 sec AC220V) применяются со схемами автоматики,  как комплектующие изделия.

Комплектация

• AH3-3 -1 шт
• Руководство по эксплуатации  -1 шт
• Клеммная колодка в комплекте -1 шт

Условия эксплуатации

• Рабочая температура -10 до +50 С
• Относительная влажность 48-85 %

Область применения

Применяются в процессах коммутации и управления, пуска/защиты, а также схемах регулирования с задержкой времени.

Технические характеристики

• Таймер задержки включения / выключения (отключения) АН3-3 (30 секунд) с аналоговой установкой времени
• Установка на  Din- рейку с помощью клеммной колодки
• Переключение диапазонов и режима работы с помощью DIP- переключателей
• Размеры 50H x 40W x 57.5D
• Крепление и колодки на  Din- рейку PF085A
• Крепление и колодки на панель Y-40 и US-08 или Y-40
• Напряжение питания AC(V) : 220-240 50/60  Гц
• Время сброса 0,1 c max
• Кол - во переключений 5 х 1000^3
• Потребляемая мощность 2ВА
• Максимальная погрешность 1%  от полной шкалы

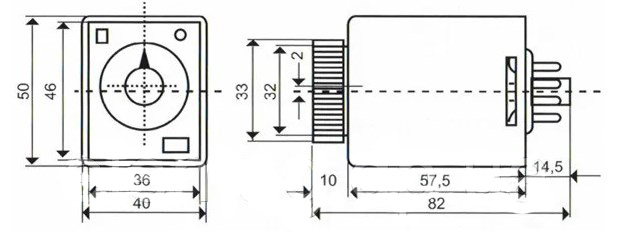

Рис.1 Схема габаритных размеров реле времени АН3-3

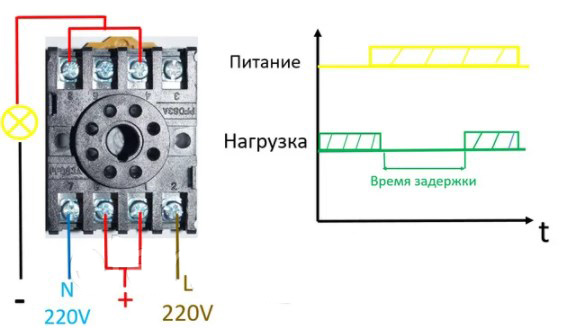

Рис.2 Схема подключения №1 таймера

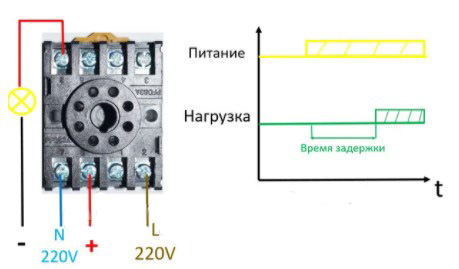

Рис.3 Схема подключения №2 таймера

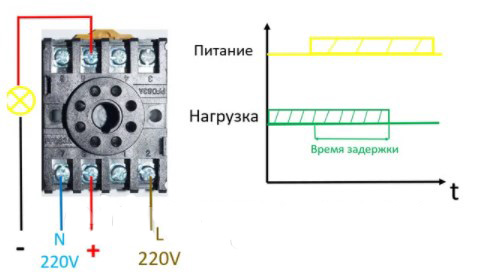

Рис.4 Схема подключения №3 таймера

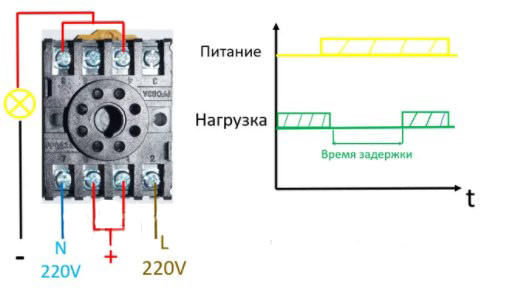

Рис.5 Схема подключения №4 таймера
