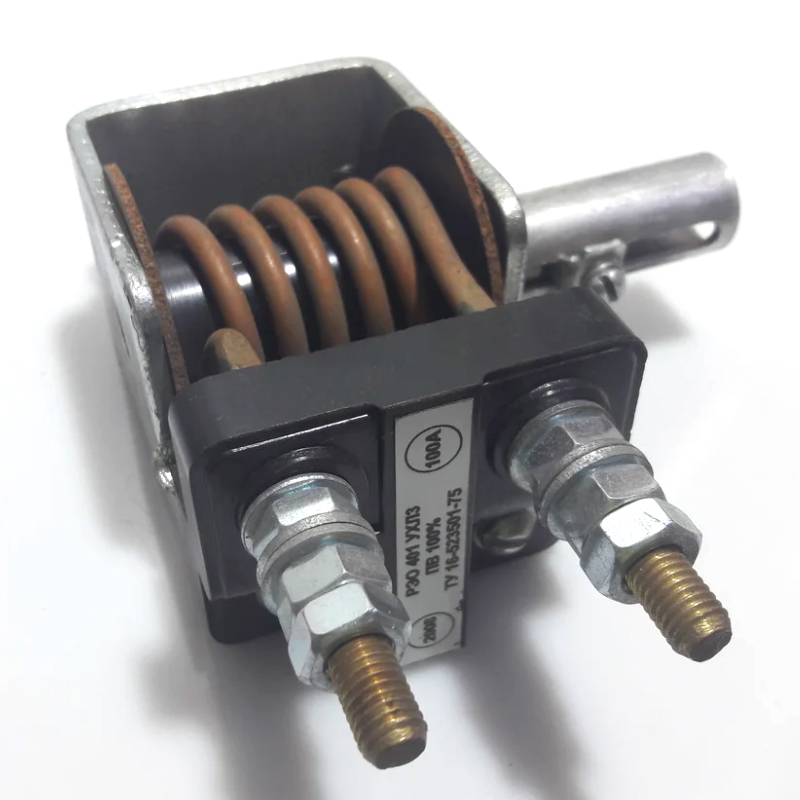

Реле максимального тока РЭО-401

Реле максимального тока РЭО-401 предназначено для защиты от перегрузок и токов короткого замыкания электродвигателей постоянного тока и асинхронных электродвигателей с фазным ротором переменного тока при частоте сети 50 Гц.

Область применения

Многополюсное реле, состоящее из нескольких электромагнитных систем реле (собранных на общей скобе), предназначено для комплексной защиты электродвигателей.

Условия эксплуатации

• Высота над уровнем моря до 4300 м.
• Диапазон рабочих температур – от -50°С до +50°С.
• Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле РЭО-401, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
• Вибрация мест крепления реле в диапазоне частот от 1 Гц до 25 Гц при ускорении не более 0,7 g.
• Крепление реле на вертикальной плоскости с допустимым отклонением не более 5° в любую сторону.

Технические характеристики

Конструкция и размеры

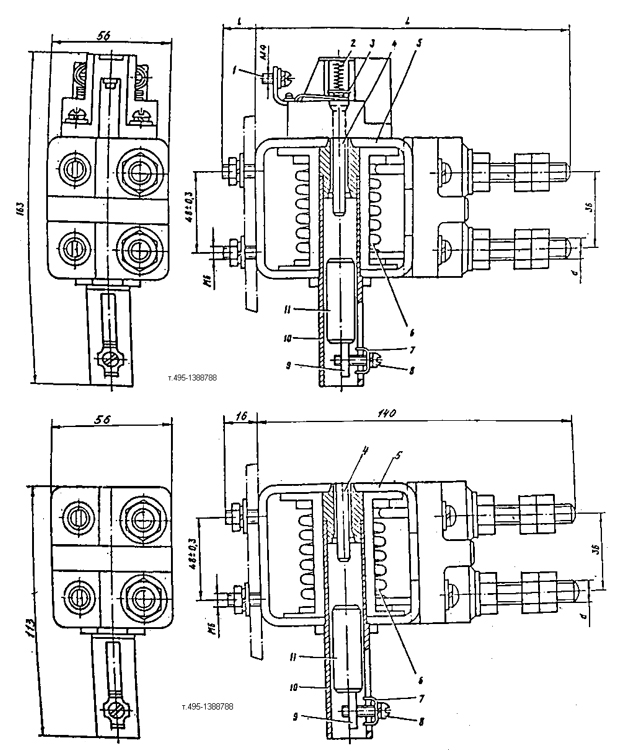

Конструкция, габаритные и установочные размеры реле тока РЭО-401

• Электромагнитные системы реле имеют скобу магнитопровода 5 с ввернутой в неё трубкой 10, на которой расположена втягивающая катушка 6 на изоляционном каркасе. Внутри трубки находится якорь 11, который имеет возможность свободного перемещения вдоль трубки.
• Положение якоря определяет величину тока срабатывания реле. При движении вверх якорь через толкатель 4 размыкает контакты электрической блокировки.
• Регулирование тока срабатывания реле производится изменением положения скобы 7 с фиксацией ее положения винтом 8.
• После этого якорь с толкателем возвращается в свое нижнее положение и контакты под действием пружины 2 замыкаются.
• Присоединение проводов к реле – переднее.
• Длина шпильки крепления 1 – 16 см либо 42 см.

Структура условного обозначения

Токовое реле РЭО-401-Х3, где:

• РЭО-401 – серия и тип реле;
• Х3 – климатическое исполнение (У, ХЛ, Т) и категория размещения (3).
