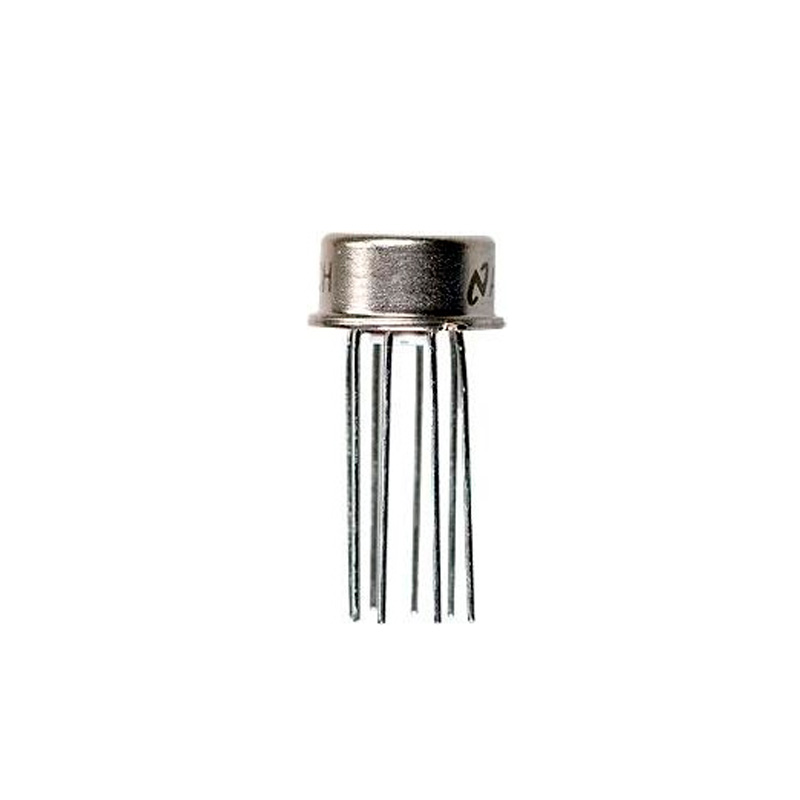

Микросхема 140УД701

Цена по запросу

В наличии

Артикул товара: 1978

pdf Паспорт

Добавить в корзину

Добавить к сравнению

info.mansarprom@gmail.com

Узнать оптовые цены

Сроки доставки

Доставка в город Санкт-Петербург

ТК Деловые линии 06.05.2025 * 1050 ₽**

СДЭК 07.05.2025* 920 ₽**

DPD 05.05.2025* 400 ₽**

Самовывоз 06.05.2025* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг

Характеристики
Описание
Гарантия и возврат
Адрес и контакты
Отзывы

Основные характеристики
Категория	Микросхемы
Производитель	Квазар

Дополнительные характеристики
Напряжение питания	15 В
Область применения	Радиоэлектронная аппаратура

Микросхема 140УД701 предназначена для построения решающих усилителей, интеграторов, сумматоров, дешифраторов.

Назначение выводов
Обозначение вывода	Наименование вывода
1, 5	Балансировка
2	Вход инвертирующий
3	Вход неинвертирующий
4	Напряжение питания минус Uсс
6	Выход
7	Напряжение питания Uсс
8	Коррекция

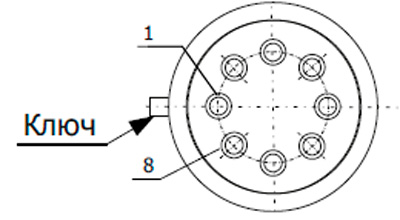

Рис.1. Схема расположения выводов микросхемы 140УД701

Технические характеристики
Наименование параметра, единица измерения	Буквенное обозначение	Норма
		140УД701
		не менее	не более
Максимальное выходное напряжение, В	U0max	11,5	-11,5
Напряжение смещения нуля, мВ	UI0	-4	4
Входной ток, нА	II	-	200
Разность входных токов, нА	II0	-50	50
Ток потребления, мА	ICC	-	2,8
Коэффициент усиления напряжения	Au	50000	-
Примечание. Режим измерения параметров при Uсс=±15 В

Исполнение

Микросхема представляет собой собой операционный усилитель с внутренней коррекцией амплитудно-частотной характеристики , в металлостеклянном корпусе.

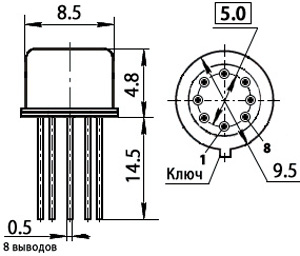

Рис.2. Габаритный чертеж микросхемы 140УД701
