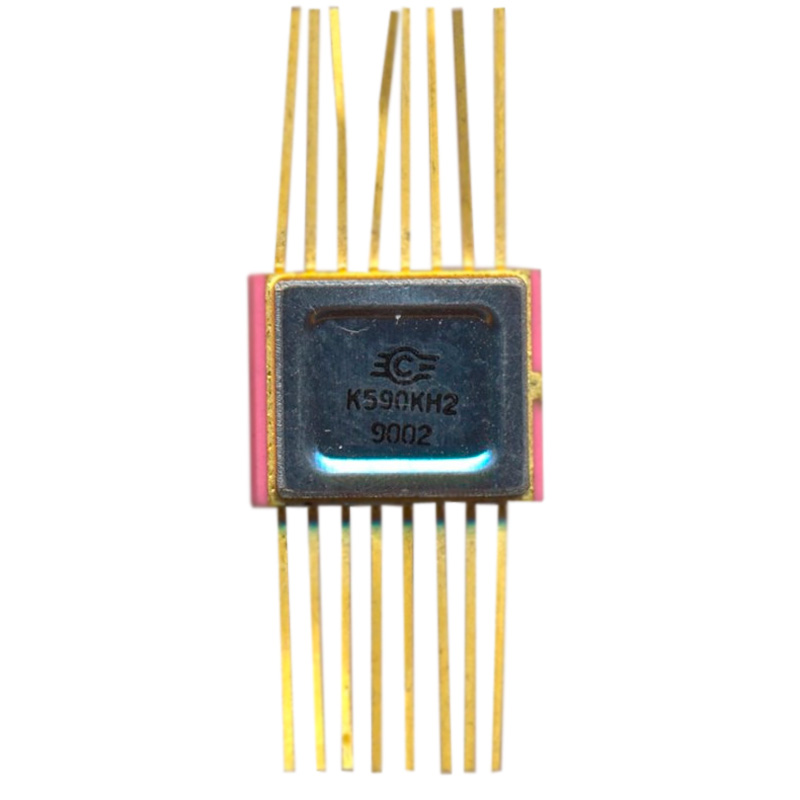

Микросхема 590КН2

Цена по запросу

В наличии

Артикул товара: 1989

Добавить в корзину

Добавить к сравнению

info@mansarprom.com

Узнать оптовые цены

Сроки доставки

Доставка в город Санкт-Петербург

ТК Деловые линии 02.08.2026 * 1050 ₽**

СДЭК 03.08.2026* 920 ₽**

DPD 01.08.2026* 400 ₽**

Самовывоз 02.08.2026* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг

Характеристики
Описание
Гарантия и возврат
Адрес и контакты
Отзывы

Основные характеристики
Категория	Микросхемы
Производитель	Квазар

Дополнительные характеристики
Напряжение питания	12 В
Область применения	Радиоэлектронная аппаратура

Микросхема 590КН2 представляет собой четырехканальный коммутатор со схемой управления и предназначена для коммутации аналогового или цифрового сигналов с амплитудой 10 В и может быть использована в многоканальных системах передачи и обработки информации в схемах ввода-вывода ЭВМ, в схемах выборки и хранения, в ЦАП и АЦП, для замены реле.

Особенности

Совместимы по логическим входам со схемами ТТЛ, логические входы защищены от старзаряда.
Изготовлены КМОП технологии и используются в радиоэлектронной аппаратуре специального назначения.
Выпускаются в плоском металлокерамическом прямоугольном корпусе с двухсторонним расположением выводов для монтажа на поверхность печатной платы.
Маркируются цифро-буквенным кодом на корпусе микросхемы.
Зарубежный аналог: микросхема HI-1800, Harris Semicoductor Corp.

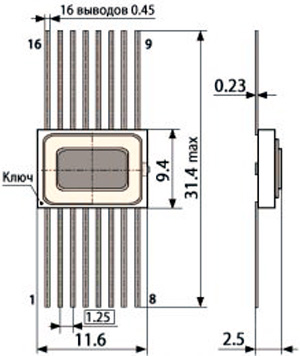

Рис.1. Габаритный чертеж микросхемы 590КН2

Технические характеристики
Параметры	Значения
Количество интегральных элементов	104 шт
Тип корпуса	402.16-18
Масса	не более 2,0 г
Категория качества	«ВП», «ОСМ»
Технические условия	приемка «ВП» бК0.347.000-03ТУ приемка «ОСМ» бК0.347.000-03ТУ, П0.070.052
Напряжение питания	±12 ±10% В
Ток потребления	не более 0,6 мА
Рабочая температура	-60...+85 °С

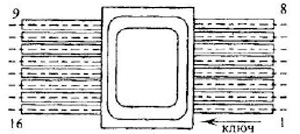

Рис.2.Схема расположения выводов микросхемы 590КН2
