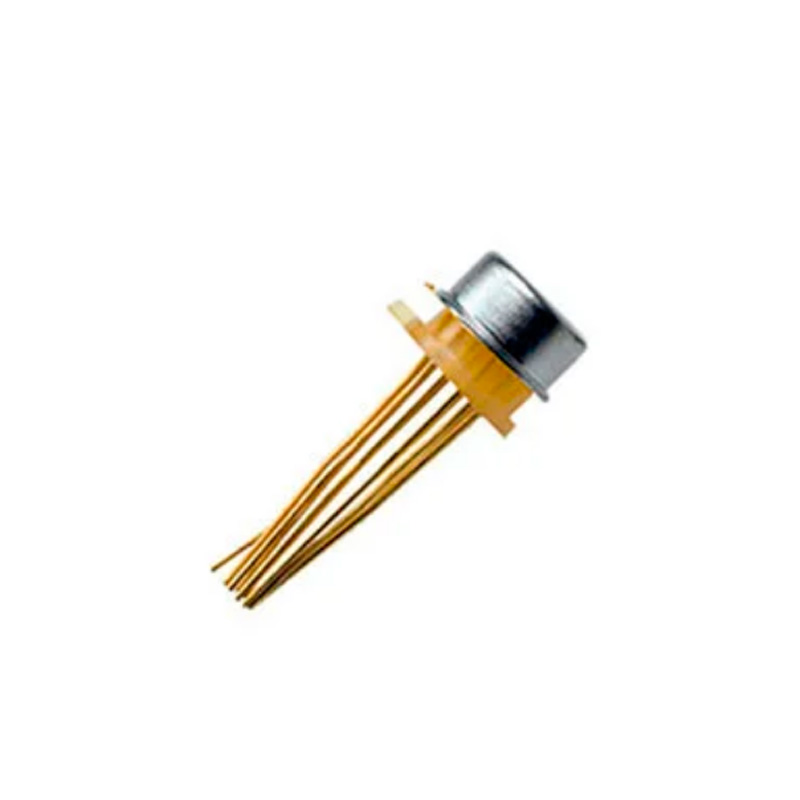

Микросхема 140УД601Б

Цена по запросу

В наличии

Артикул товара: 1975

pdf Паспорт

Добавить в корзину

Добавить к сравнению

info@mansarprom.com

Узнать оптовые цены

Сроки доставки

Доставка в город Санкт-Петербург

ТК Деловые линии 02.08.2026 * 1050 ₽**

СДЭК 03.08.2026* 920 ₽**

DPD 01.08.2026* 400 ₽**

Самовывоз 02.08.2026* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг

Характеристики
Описание
Гарантия и возврат
Адрес и контакты
Отзывы

Основные характеристики
Категория	Микросхемы
Производитель	Квазар

Дополнительные характеристики
Напряжение питания	15 В
Область применения	Радиоэлектронная аппаратура

Микросхема 140УД601Б предназначена для построения решающих усилителей, интеграторов, сумматоров.

Конструкция

Микросхема представляет собой операционный усилитель с малыми входными токами и внутренней коррекцией, в металлостеклянном корпусе. Содержат 45 интегральных элементов. Маркировка нанесена цифро-буквенным кодом на корпусе микросхемы.

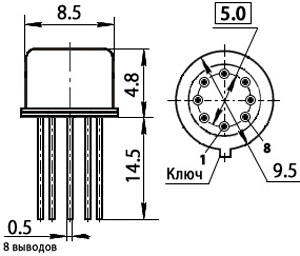

Рис.1. Габаритный чертеж микросхемы 140УД601Б

Технические характеристики
Наименование параметра, единица измерения	Буквенное обозначение	Норма
		140УД601Б
		не менее	не более
Максимальное выходное напряжение, В	U0max	12	-12
Напряжение смещения нуля, мВ	UI0	-8	8
Входной ток, нА	II	-50	50
Разность входных токов, нА	II0	-15	15
Ток потребления, мА	ICC	-	2,8
Коэффициент усиления напряжения	Au	50000	-
Примечание – режим измерения электрических параметров при напряжениях питания ±15 В
