Микросхема 140УД501А

Цена по запросу

В наличии

Артикул товара: 1965

pdf Паспорт

Добавить в корзину

Добавить к сравнению

info@mansarprom.com

Узнать оптовые цены

Сроки доставки

Доставка в город Санкт-Петербург

ТК Деловые линии 31.07.2026 * 1050 ₽**

СДЭК 01.08.2026* 920 ₽**

DPD 30.07.2026* 400 ₽**

Самовывоз 31.07.2026* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг

Характеристики
Описание
Гарантия и возврат
Адрес и контакты
Отзывы

Основные характеристики
Категория	Микросхемы
Производитель	Квазар

Дополнительные характеристики
Напряжение питания	6-12 В
Область применения	Радиоэлектронная аппаратура

Микросхема 140УД501А служит для усиления сигналов постоянного и переменного тока (напряжения) в полосе частот до 15 Мгц, для аналоговой обработки сигналов (интегрирование, суммирование и другие математические операции) с высокой точностью, преобразования аналог-код высокоточных дискриминаторов амплитуд импульсов.

Технические характеристики
Наименование параметра, единица измерения	Буквенное обозначение	Норма		Примечание
		140УД501А
		не менее	не более
Максимальное выходное напряжение, В	U0max	2,5	-2,0	1
		6,0	-4,0	2
Напряжение смещения нуля, мВ	UI0	-7,0	7,0	1
		-8,0	8,0	2
Входной ток, мкА	II	-	0,8	1
		-	1,1	2
Разность входных токов, мкА	II0	-0,2	0,2	1
		-0,3	0,3	2
Ток потребления, мА	ICC	-	6,0	1
		-	13	2
Коэффициент усиления напряжения	АU	750	4000	1
		1500	12500	2
Примечания: Режим измерения при напряжениях питания ±6В 2 Режим измерения при напряжениях питания ±12В

Исполнение

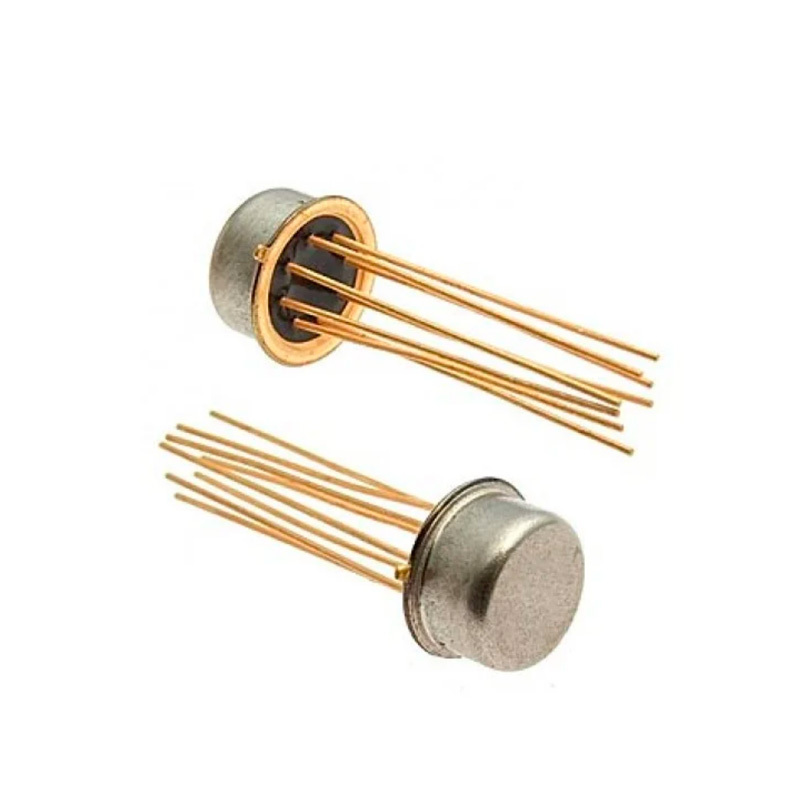

Микросхема 140УД501А представляет собой операционный усилитель в металлостеклянном корпусе.

Минимальная наработка микросхем в режимах и условиях, допускаемых ТУ – 100000ч, а в облегчённых режимах – 120000ч.

Минимальный срок сохраняемости микросхем при их хранении:

в отапливаемом хранилище или в хранилище с регулируемыми влажностью и температурой, или местах хранения микросхем, вмонтированных в защищенную аппаратуру, или находящихся в защищенном комплекте ЗИП – 25 лет;
в неотапливаемом хранилище – 16,5 лет;
под навесом и на открытой площадке, вмонтированными в аппаратуру (в составе незащищённого объекта), или в комплекте ЗИП – 12,5 лет.

Срок сохраняемости и гарантии исчисляется с даты изготовления, указанной на микросхеме в соответствии с ТУ на изделие.

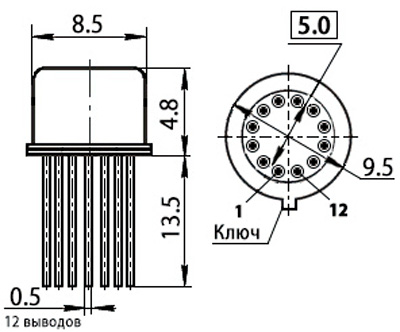

Рис.1. Габаритный чертеж микросхемы 140УД501А
