Горелка сварочная ГС-250

Горелка сварочная ГС-250 предназначена для использования при полуавтоматической дуговой сварке, плавящейся электродной проволокой в среде защитных газов (СО₂). Горелка предназначена для комплектования сварочного полуавтомата «Гранит–ЗУЗ».

Исполнение

Горелка сварочная ГС -250 состоит из корпуса, рукоятки и полого кабеля с проводом и трубкой для присоединения её к сварочному аппарату.

Подсоединить сварочную горелку к подающему механизму. При этом необходимо, чтобы регулировочный винт направляющего канала был максимально приближен к подающему ролику.

Заправить электродную проволоку в направляющий канал горелки (при заправке проволоки направляющий канал должен быть расправлен, токоподводящий наконечник вывернут, а конец электродной проволоки закруглен).

Установить токоподводящий наконечник в соответствии с диаметром электродной проволоки.

Нажатием курка начать процесс сварки. В горелке используется 4-х роликовый механизм протяжки проволоки.

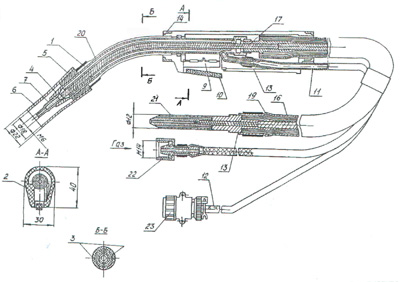

Рис.1. Внешний вид горелки сварочной ГС-250, где:
1. Корпус; 2. Рукоятка; 3. Щечки; 4. Свечка; 5. Втулка; 6. Сопло; 7. Наконечник; 8. Направляющий канал; 9. Пусковая кнопка; 10. Курок; 11. Газовый шланг; 12. Подвод управления; 13. Муфта; 14. Кольцо; 15. Спираль; 16. Токопроводящая плетенка; 17. Ниппель; 18. Ниппель; 19. Резиновая трубка; 20. Спираль; 21. Упорный винт; 22. Накидная гайка; 23. Вставка;

Комплект поставки

• сварочная горелка ГС-250;
• паспорт.

По отдельному заказу может быть поставлен комплект ЗИП, в который входит:

• втулка изоляционная;
• наконечники;
• свеча;
• спираль;
• сопло;
• микровыключатель ЕИ 6 721.000.
