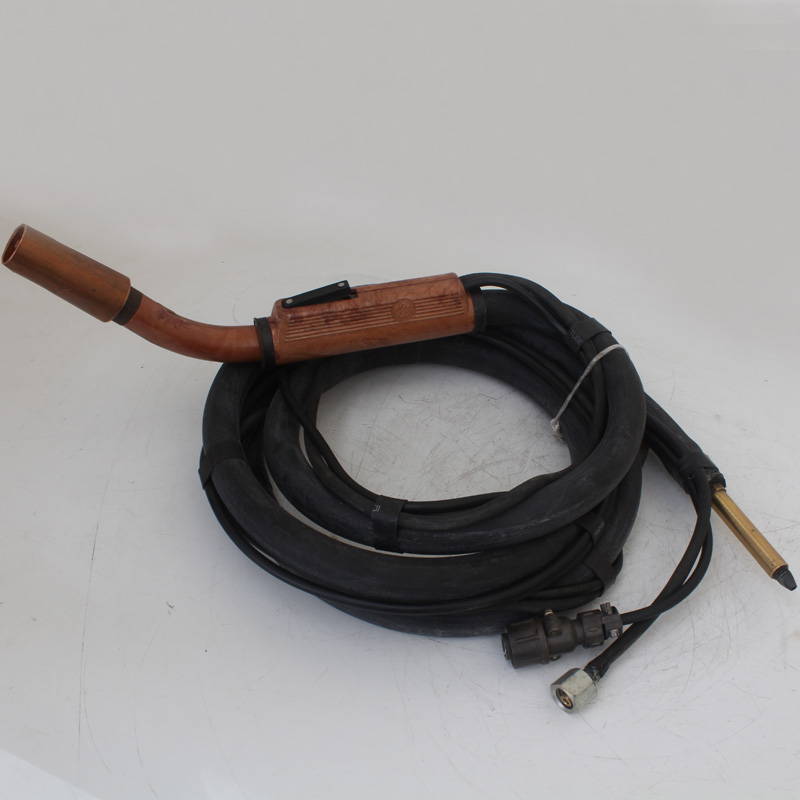

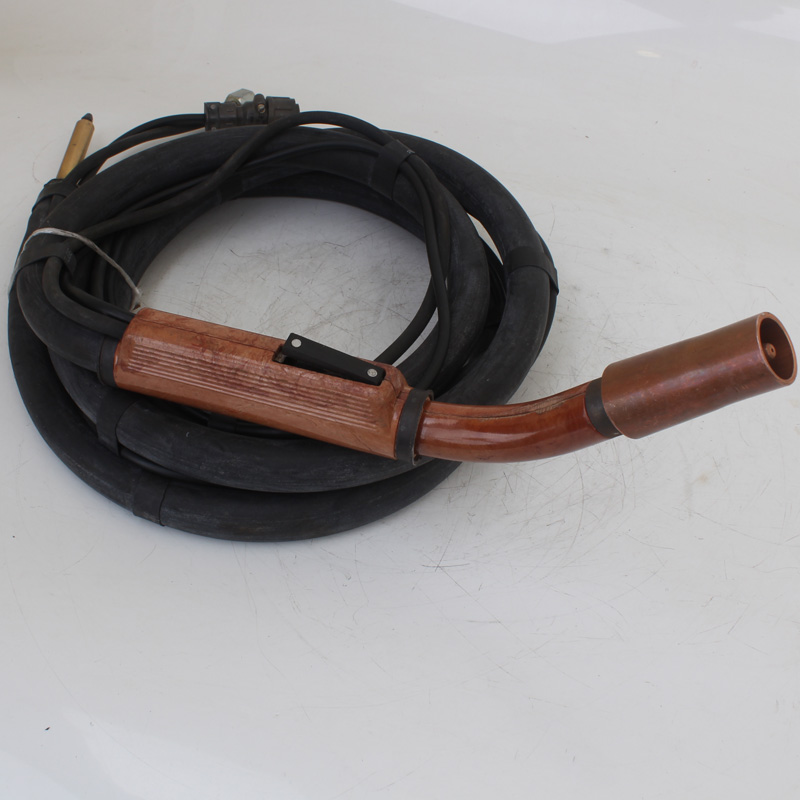

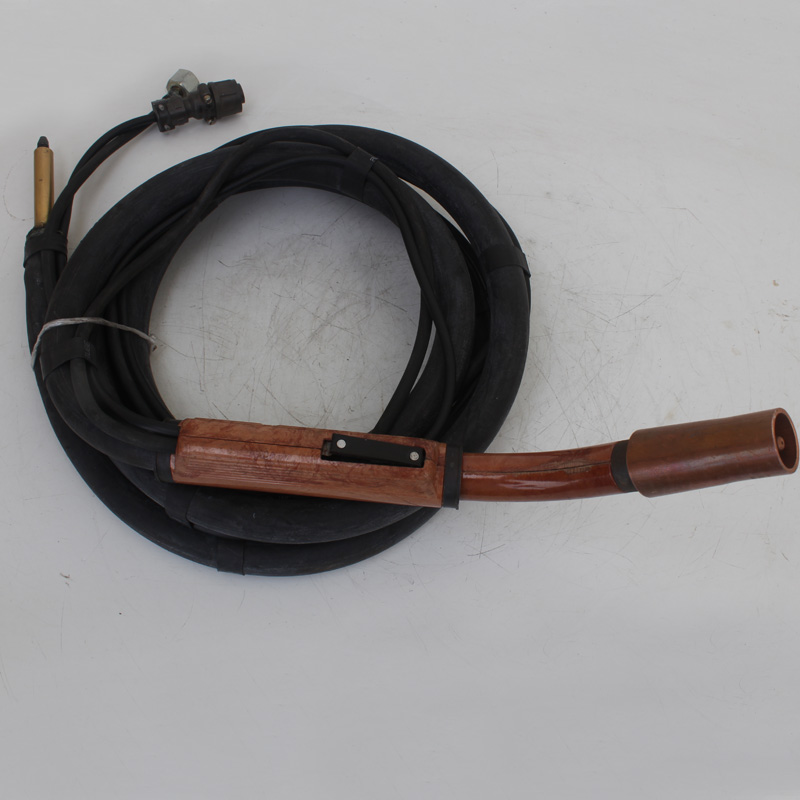

Горелка сварочная ГС-400

Сварочная горелка ГС-400 под углекислый газ предназначена для использования при полуавтоматической дуговой сварке, плавящейся электродной проволокой в среде защитных газов (СО₂). Горелка предназначена для комплектования сварочного полуавтомата «Гранит – ЗУЗ».

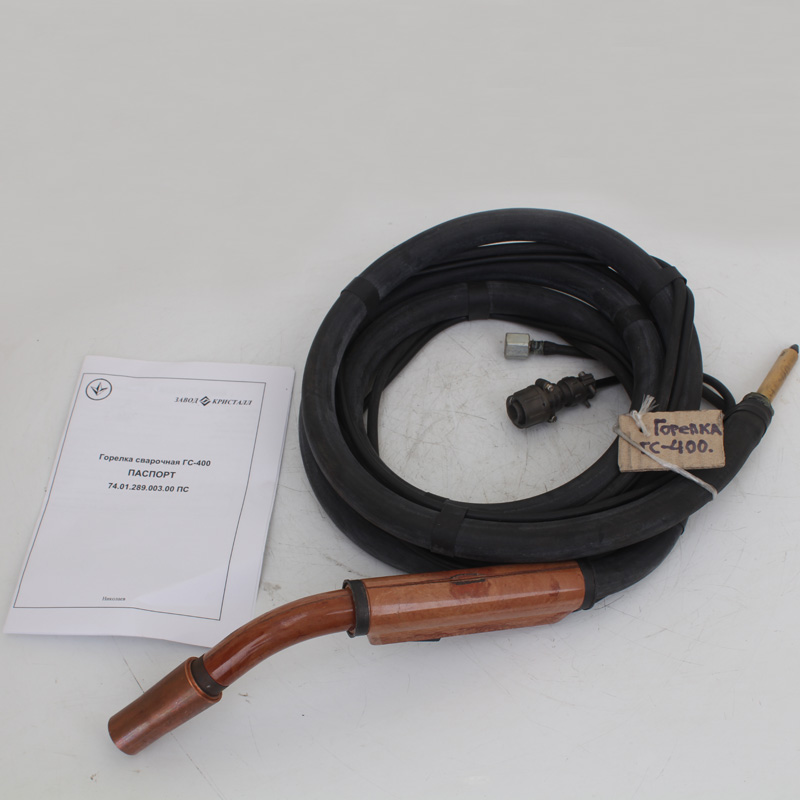

Комплект поставки

• сварочная горелка;
• паспорт;
• комплект ЗИП (поставляется по отдельному заказу).

По отдельному заказу может быть поставлен комплект ЗИП, в который входит:

• Сопло медное ГС-400
• Втулка изоляционная ГС-400
• Наконечники - 1,2...1,6

Порядок работы

Горелка сварочная ГС -400 состоит из корпуса, рукоятки и полого кабеля с проводом и трубкой для присоединения её к сварочному аппарату.

Подсоединить сварочную горелку к подающему механизму. При этом необходимо, чтобы регулировочный винт направляющего канала был максимально приближен к подающему ролику.

Заправить электродную проволоку в направляющий канал горелки (при заправке проволоки направляющий канал должен быть расправлен, токоподводящий наконечник вывернут, а конец электродной проволоки закруглен).

Установить токоподводящий наконечник в соответствии с диаметром электродной проволоки.

Нажатием курка начать процесс сварки. В горелке используется 4-х роликовый механизм протяжки проволоки.

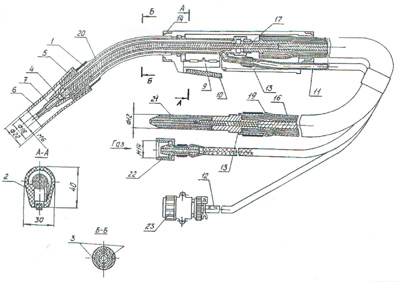

Рис.1. Внешний вид горелки сварочной ГС-400, где:
1. Корпус; 2. Рукоятка; 3. Щечки; 4. Свечка; 5. Втулка; 6. Сопло; 7. Наконечник; 8. Направляющий канал; 9. Пусковая кнопка; 10. Курок; 11. Газовый шланг; 12. Подвод управления; 13. Муфта; 14. Кольцо; 15. Спираль; 16. Токопроводящая плетенка; 17. Ниппель; 18. Ниппель; 19. Резиновая трубка; 20. Спираль; 21. Упорный винт; 22. Накидная гайка; 23. Вставка;

Функциональность

Для выполнения сварки используется постоянный ток, который способствует зажиганию дуги и расплавлению металлических деталей с последующим формированием сварного шва. Чтобы исключить его окисление, что приводит к хрупкости свариваемого шва, в зону сварки вдувается под напором углекислый газ. Он «вытесняет» молекулы кислорода, останавливая процессы окисления.
