Фотодатчик МикРА Ф4

Фотодатчики МикРА Ф4 предназначены для обнаружения различных объектов и цветовых меток. Приборы защищены от внешних засветок, поскольку используют модулированное оптическое излучение внутреннего  генератора.

Порог срабатывания приемника устанавливается регулятором чувствительности.

По функциональному назначению фотодатчики можно разделить на две  группы:

• работающие на просвет МикРА Ф4

МикРА Ф4 состоит из излучателя (МикРА Ф4И, длина волны - 850 nm.) и приемника (МикРА Ф4П) в отдельных корпусах, что позволяет обнаруживать предметы на просвет. Угол излучения  20°. Зона срабатывания регулируется от 3000 до 12000 мм.

Выходные каскады фотодатчиков предназначены для бесконтактной коммутации постоянного тока и имеют гальваническую развязку от цепей питания. Для предотвращения выхода из строя в случае короткого замыкания в нагрузке выходной каскад защищен  самовосстанавливающимся предохранителем.

Рис.1 Габаритные размеры излучателя МикРА Ф4

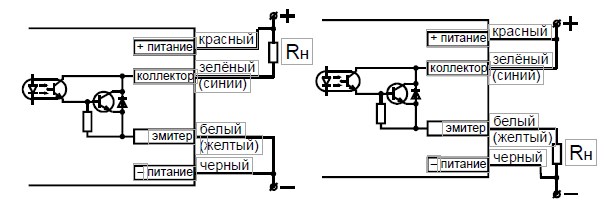

Рис.2 Схема подключения приемника МикРА Ф4П

Рис.3 Схема подключения излучателся МикРА Ф4И

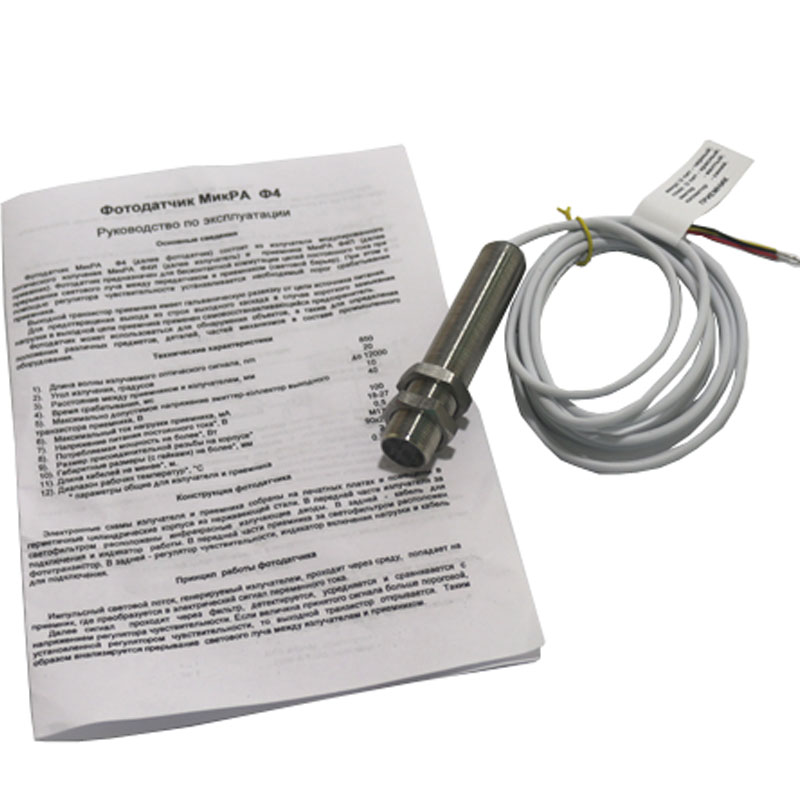

Комплект поставки

• излучатель МикРА Ф4И
• приемник МикРА Ф4П
• гайка
• руководство по эксплуатации
