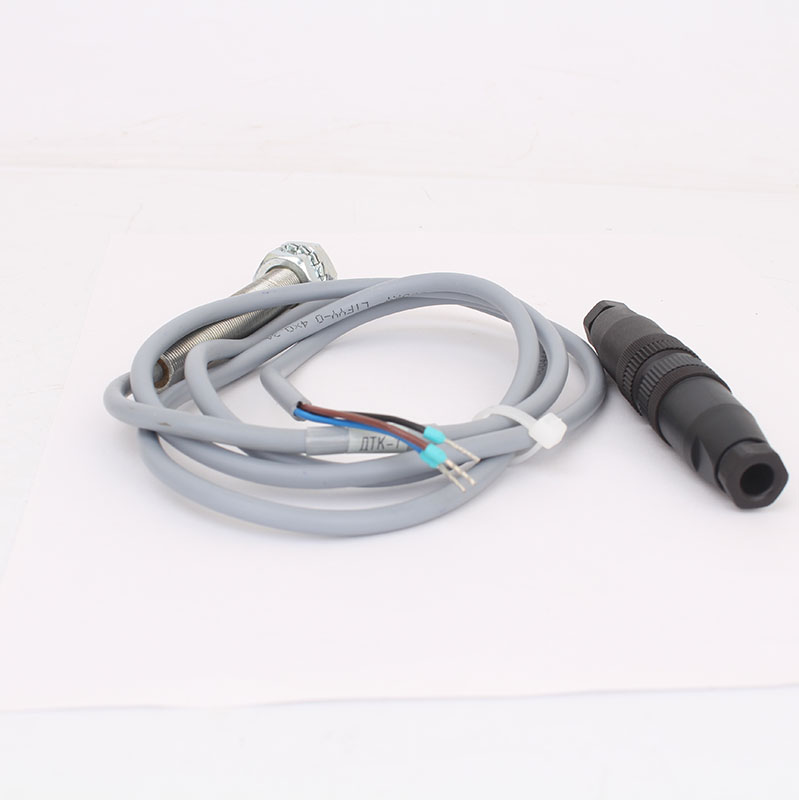

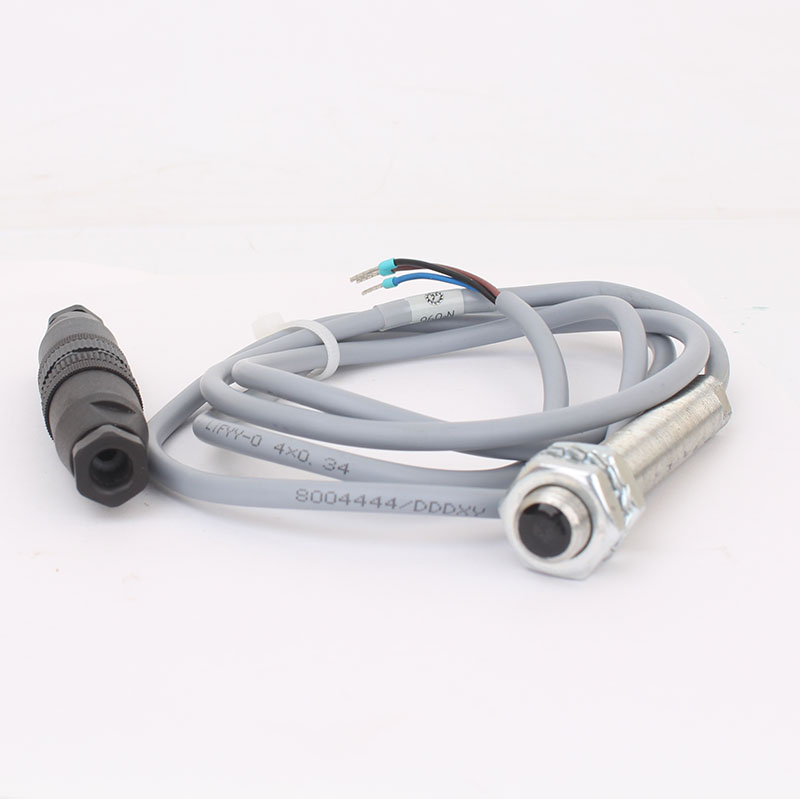

Датчик частоты вращения ДТК-1

Датчик частоты вращения ДТК-1 предназначен для бесконтактного преобразования частоты вращения валов любых механизмов в последовательность прямоугольных импульсов напряжения. Частота следования выходных импульсов соответствует частоте прохождения метки мимо рабочей поверхности датчика.

Устройство и работа

Частота следования выходных импульсов соответствует частоте прохождения метки мимо рабочей поверхности датчика. В качестве метки принимаются углубления или выступы зубчатых колес, пазов и т.п. в любом ферромагнитном материале. В датчике реализовано динамическое определение порогов срабатывания при каждом его включении, что позволяет сохранять работоспособность датчика при изменении параметров метки в процессе эксплуатации.

При работе с датчиком важным является соблюдение требований правильного расположения датчика относительно метки (ок).

Основные требования к установке:

• Ось датчика должна быть перпендикулярна направлению перемещения меток
• Датчик надежно закрепляется для обеспечения воздушного зазора не более 2 мм относительно вращающейся поверхности
• Датчик устанавливается таким образом, чтобы лыски для гаечного ключа были параллельны (с точностью ±15º)

Основные требования к меткам:

• расположение по окружности - равномерное (с одинаковым шагом)
• h≥0,5 мм,
• L≥2 мм
• материал - ферромагнитный

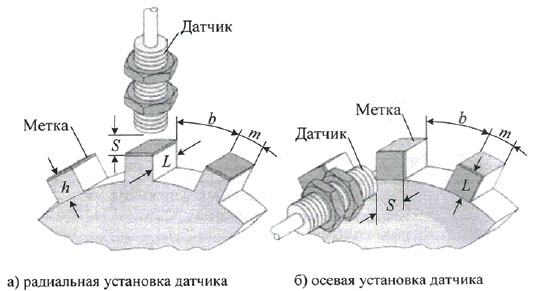

Рис.1. Расположение ДТК-1 датчик и метки, где:
S - установочный зазор
h - глубина (высота) метки при радиальной установке датчика
b - ширина углубления
m - минимальная ширина выступа
L - минимальная длина выступа при радиальной установке датчика или высота выступа при осевой установке датчика

Комплект поставки

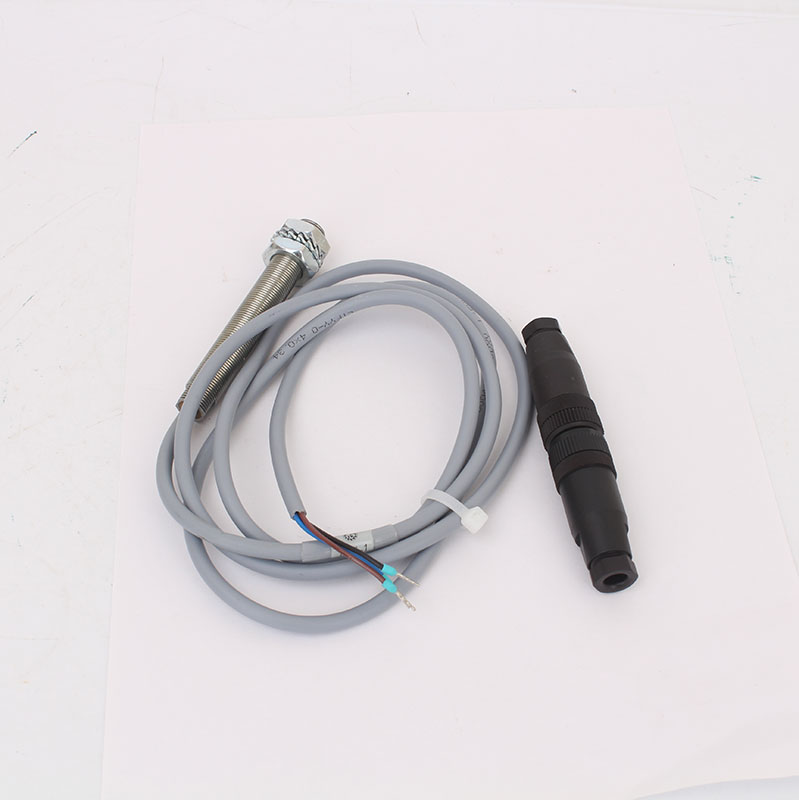

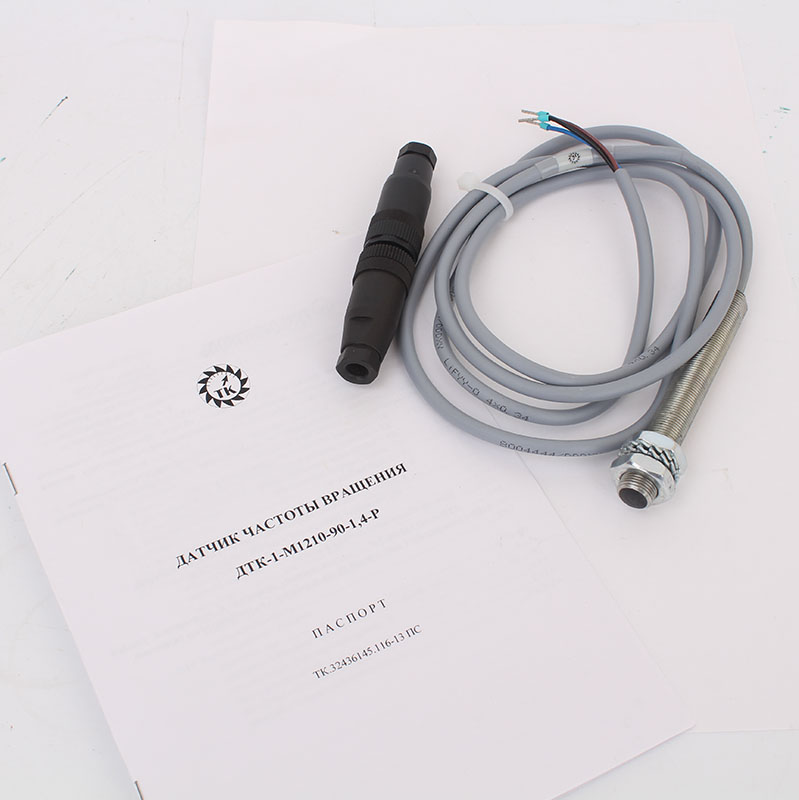

• Датчики частоты вращения серии ДТК-1 - 1 шт,
• Паспорт - 1 экз,
• Упаковка - 1 шт.
