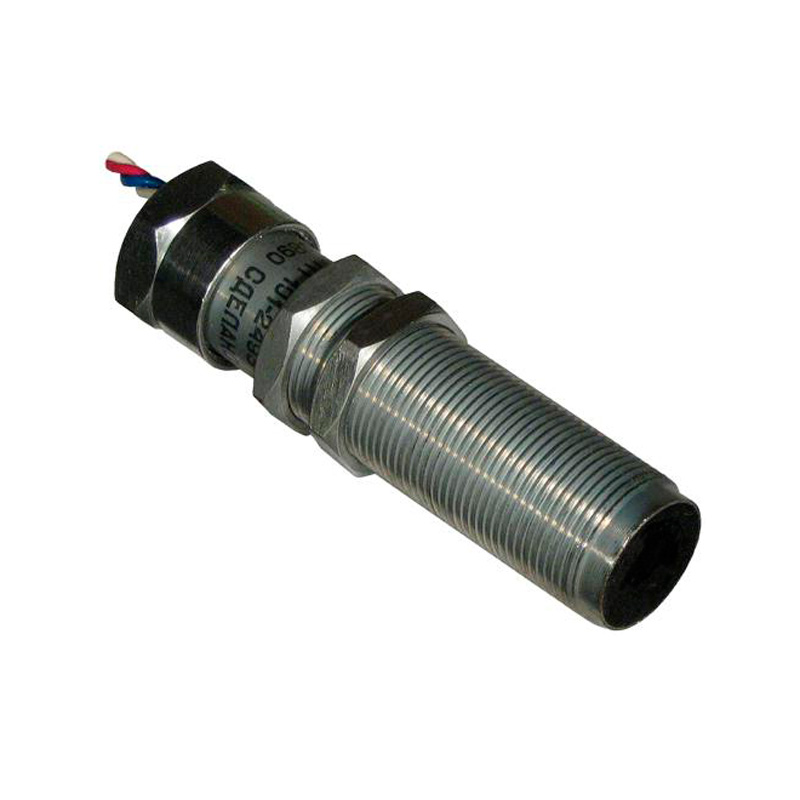

Датчик БТП-101-24

Цена по запросу

В наличии

Артикул товара: 2024

pdf Инструкция

Добавить в корзину

Добавить к сравнению

info@mansarprom.com

Узнать оптовые цены

Сроки доставки

Доставка в город Санкт-Петербург

ТК Деловые линии 10.08.2026 * 1050 ₽**

СДЭК 11.08.2026* 920 ₽**

DPD 09.08.2026* 400 ₽**

Самовывоз 10.08.2026* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг

Характеристики
Описание
Гарантия и возврат
Адрес и контакты
Отзывы

Основные характеристики
Категория	Датчики
Производитель	Специнжналадка

Дополнительные характеристики
Напряжение питания	24 В

Датчик БТП-101-24 предназначен для коммутации цепей управления посредством реле или бесконтактных логических элементов, которая осуществляется под воздействием управляющего элемента из конструкционной стали или контролируемой детали из ферромагнитного материала без непосредственного контакта с ним.

Устройство и работа

Переключатели выполнены в цилиндрическом стальном хромированном корпусе.Полупроводниковые приборы, резисторы и конденсаторы схемы переключателя смонтированы на стеклотекстолитовой плате с односторонним печатным монтажом.

На торце платы установлена открытая ферритовая чашка с катушками индуктивности (чувствительный элемент переключателя).

Внутренняя полость переключателя заливается эпоксидным компаундом.Для подсоединения выключателя к нагрузке и к источнику питания из него выведены три разноцветных провода: «+» красного (коричневого) цвета, «?» — белого,«Н» — синего (голубого) цвета.

Блок-схема переключателя включателя включает в себя генератор высокочастотных колебаний, переключающий элемент (триггер) и усилитель.

Переключатели изменяют коммутационное состояние (срабатывают) при приближении к чувствительному элементу управляющего элемента из конструкционной стали. Срабатывание переключателя происходит при приближении управляющего элемента как в осевом, так и в радиальном направлениях.

Схемы переключателей включают в себя защиту от перенапряжений при отключении индуктивной нагрузки и от неправильной полярности питающего напряжения («?») или («+»). Попадание «?» на вывод «Н» недопустимо!

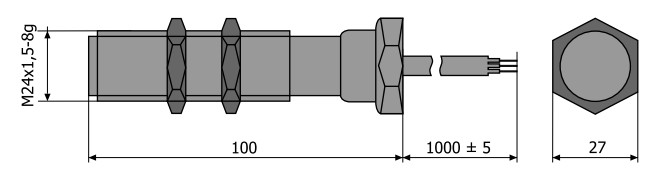

Рис.1. Габаритный чертеж датчика БТП-101-24

Технические характеристики
Параметры	Значения
Режим работы	ПВ 100%
Допустимая температура	Нижнее и верхнее значения температуры, при которых переключатели сохранят работоспособность, т.е. релейно срабатывают и отключаются, составляют минус 25 и плюс 70 °С; нижнее и верхнее значения температуры, при которых гарантированы точностные параметры, составляют минус 10 и плюс 45 °С соответственно.
Род напряжения	Постоянное; от источников с трехфазной двухполупериодной схемой выпрямления или от других источников, обеспечивающих коэффициент пульсации не более 10%
Номинальное напряжение	24 В
Допустимые колебания напряжения	От 0,85 Ин до 1,25 Ин
Ток холостого хода	20 мА
Вид нагрузки	Реле постоянного тока типов КДР-1, РПУ-1, РПУ-2, РПС, другие с сопротивлением катушки не менее 150 Ом и логические элементы
Дифференциал хода	0,07...1 мм
Воспроизводимость максимального расстояния воздействия не более	0,1 мм
Максимальное расстояние воздействия	7±0,7 мм
Изменение максимального расстояния воздействия при изменении напряжения питания от 0,85 до 1,25 номинального не превышает	0,1 мм
Изменение максимального расстояния воздействия при изменении температуры окружающей среды от +45 до ?10° С не превышает	0,2...+0,6 мм
Коммутационная операция	замыкание для БТП-101 размыкание для БТП-102
Номинальные размеры поверхности управляющего элемента из конструкционной стали или контролируемой детали из ферромагнитного материала, обеспечивающие максимальное расстояние воздействия	24х24 мм
Минимальная толщина управляющего элемента	1 мм
Крепежная резьба	М24х1,5
Длина выходных проводов	1±0,005м

Эксплуатация

Переключатели БТП-101-24 предназначены для работы в следующих условиях:

высота над уровнем моря не более 2000 м;
температура окружающего воздуха от минус 25 до плюс 70 °С;
относительная влажность окружающего воздуха 80% при 20 °С и 98% при 25 °С и более низких температурах без конденсации влаги;
среда, окружающая переключатели, - не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию и допускающих выход параметров переключателей за пределы технических условий на них;
рабочее положение в пространстве - любое.

Порядок работы

Перед монтажом переключателей БТП-101-24 следует проверить маркировку проводов и подсоединить в строгом соответствии со схемами.При неправильном подключении переключатели могут получить неустранимые повреждения.

Переключатели допускают расположение их рядом на расстоянии большем или равном половине диаметра корпуса друг от друга и при расположении под любым углом друг к другу на расстоянии большем или равном трем вторым диаметра корпуса друг от друга. При этом исключено взаимное или ложное срабатывание.

Для подключения переключателей применять концевые соединения, имеющие переходную резьбу G3/8=A.

Допускается работа при включении n переключателей последовательно, при этом допустимый нижний предел напряжения питания должен быть повышен на (n-1) В.Допускается работа при включении n переключателей параллельно, при этом в закрытом состоянии через загрузку будет протекать ток не более 0,5 мА.

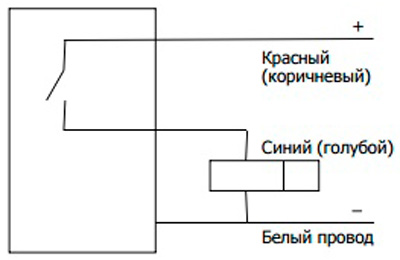

Рис.2. Схемы электрические подключения выключателей БТП-101-24
