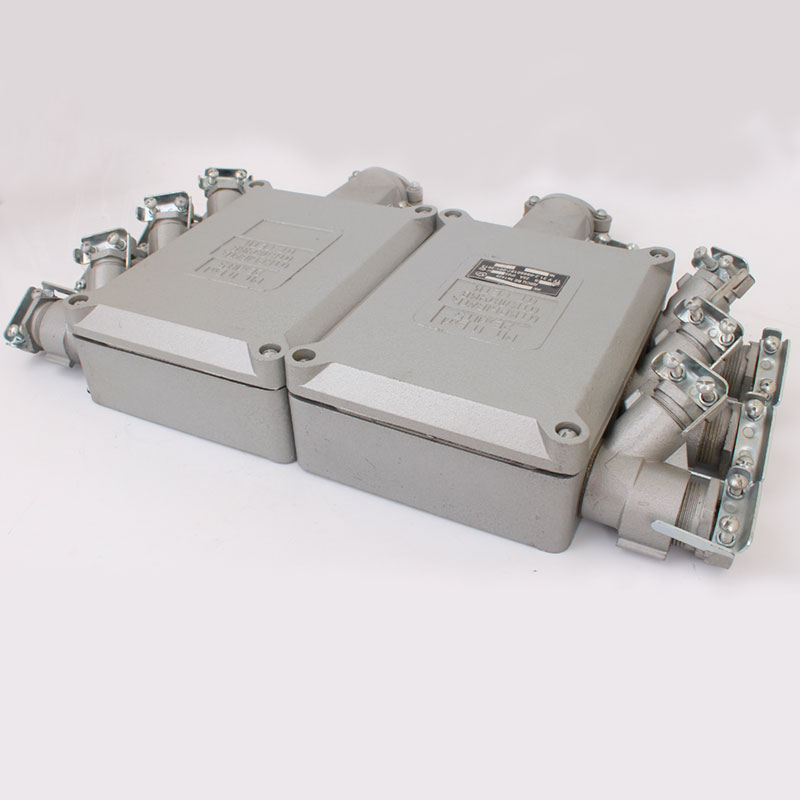

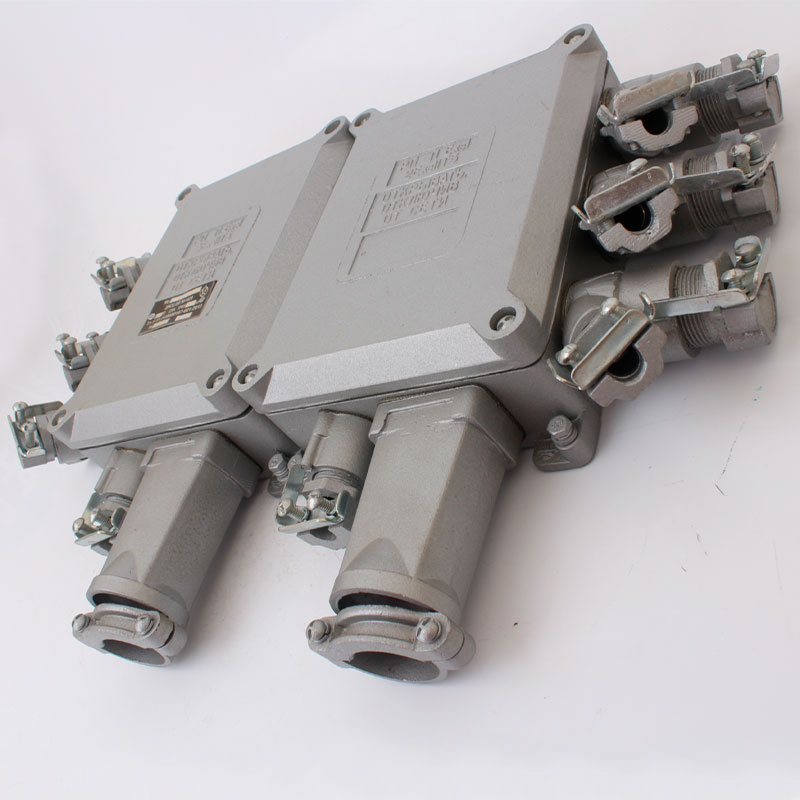

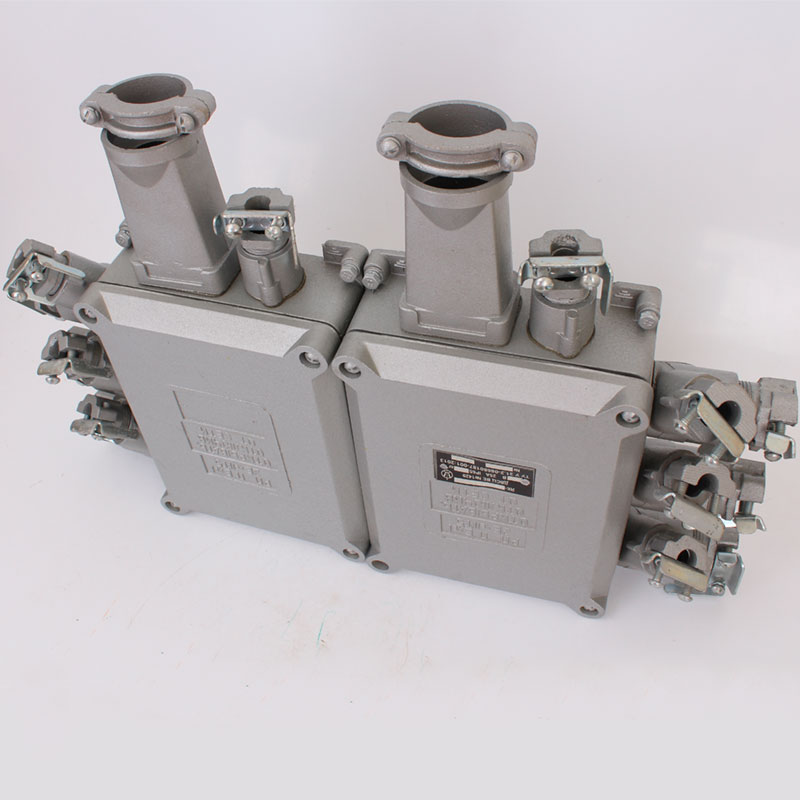

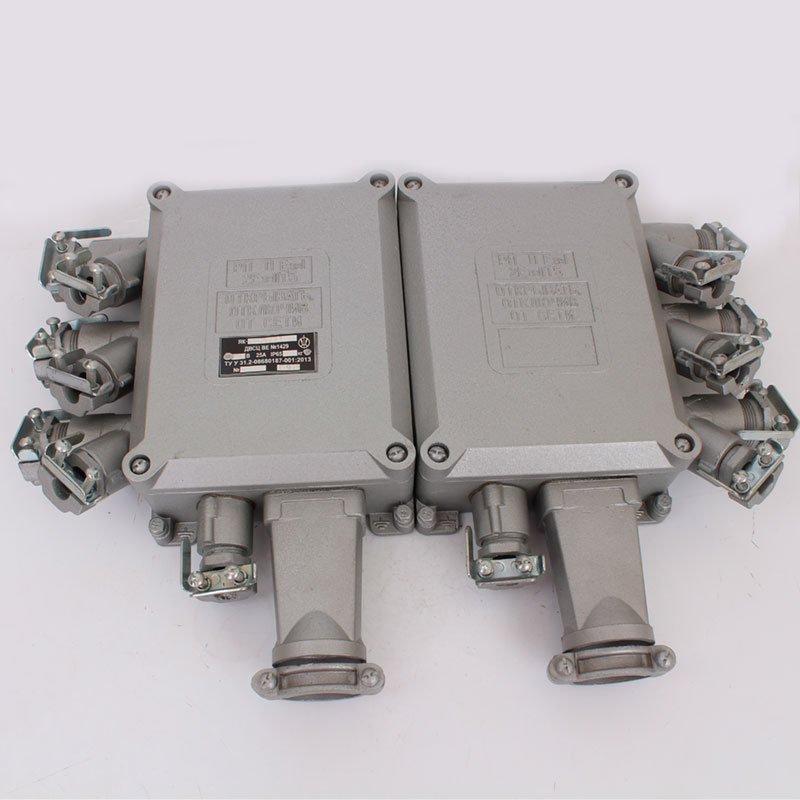

Ящик клеммный ЯК-48816223

Ящик клеммный ЯК-48816223 предназначен для соединения и разветвления гибких и бронированных кабелей в силовых цепях и цепях управления постоянного и переменного (50 или 60 Г) тока.

Ящик относится к взрывозащищенному электрооборудованию групп I и II по ГОСТ 12.2.020 с защитой вида «е» и выполнен с уровнем взрывозащиты «повышенная надежность против взрыва».

Ящик выполнен с маркировкой по взрывозащите РП П ExeІ, 2 ExeІІТ5.

Ящик может быть применен в рудничной стволовой сигнализации, в околоствольных выработках шахт, опасных по газу и пыли, на обогатительных фабриках, на технологических комплексах поверхности шахт с маркировкой взрывозащиты РП П ExeІ, а также во взрывоопастных зонах  всех классов и наружных установках согласно главе 7.3 «Электроустановки во взрывоопасных зонах» действующих «Правил устройства электроустановок»  (ПУЭ), гл. 4 «Правил устройства электроустановок. Электрооборудование специальных установок» НПАОП 40.1-1.32-01 и другим нормативным документам, определяющим применяемость электрооборудования во взрывоопасных зонах с маркировкой ExeІІТ5.

Состав

Ящик состоит из следующих основных сборочных единиц:

а) корпуса;
б) крышки;
в) кабельных вводов;
г) блоков зажимов.

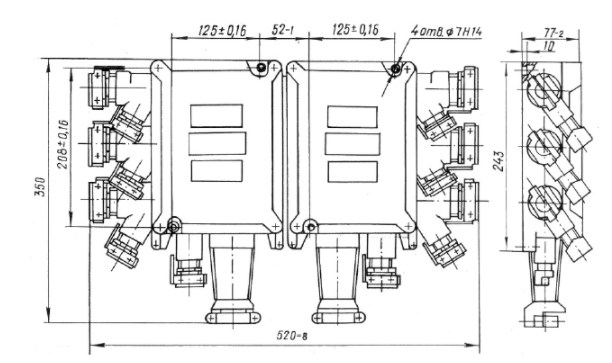

Рис.1 Присоединительные и габаритные размеры ящика клеммного ЯК-48816223

Комплектация

• Корпус с крышкой;
• 16 монтажных отводов;
• Уплотнительные кольца;
• Заглушки, зажимы и муфты.
