Устройство управления координатным перемещением К530

Устройство управления координатным перемещением К530 предназначено для управления поперечной и продольной подачей на шлифовальных станках с электроприводами постоянного тока.

Исполнение

К530 скомпонован на базе программируемого контроллера «Констар» К201 Конструктивно представляет собой изделие приборного типа.

Конструктивно К530-02 представляет собой каркас компоновочный ПК на восемь установочных мест с соответствующими модулями, панель К921 и источник питания К911-03.

В металлический кожух установлены следующие составные части К530 ):

• источник питания К911-03 – 1 шт.;
• модуль электропитания СВ91.11-01 – 1 шт.;
• модуль электропитания СВ91.11-03 – 1 шт.;
• модуль электропитания СВ91.01 – 1 шт.;
• модуль микропроцессорный СР59.02-05 – 1 шт.;
• модуль ввода дискретных сигналов постоянного тока СР34.01 – 1 шт.;
• модуль вводу импульсных сигналов СР34.23 – 1 шт.;
• модуль вывода непрерывных сигналов постоянного тока СМ32.03-02 – 1шт.;
• модуль вывода дискретных сигналов релейный СР35.21-01-1 шт;
• модуль электронного реле касания – 1 шт.;
• панель ввода и отображения информации К921 (установлена на лицевой панели К530).

Модули из состава ПК установлены в каркас компоновочный СК10.01, который предназначен для их электрического объединения с целью совместного функционирования.

Внешние подключения К530-01 осуществляются с помощью разъемов, расположенных на задней стенке К530.

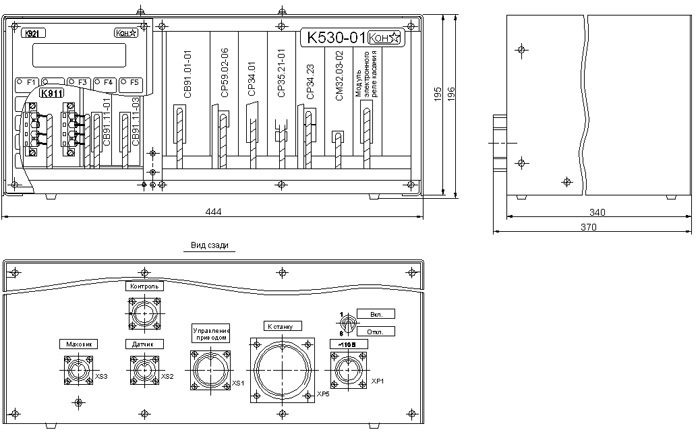

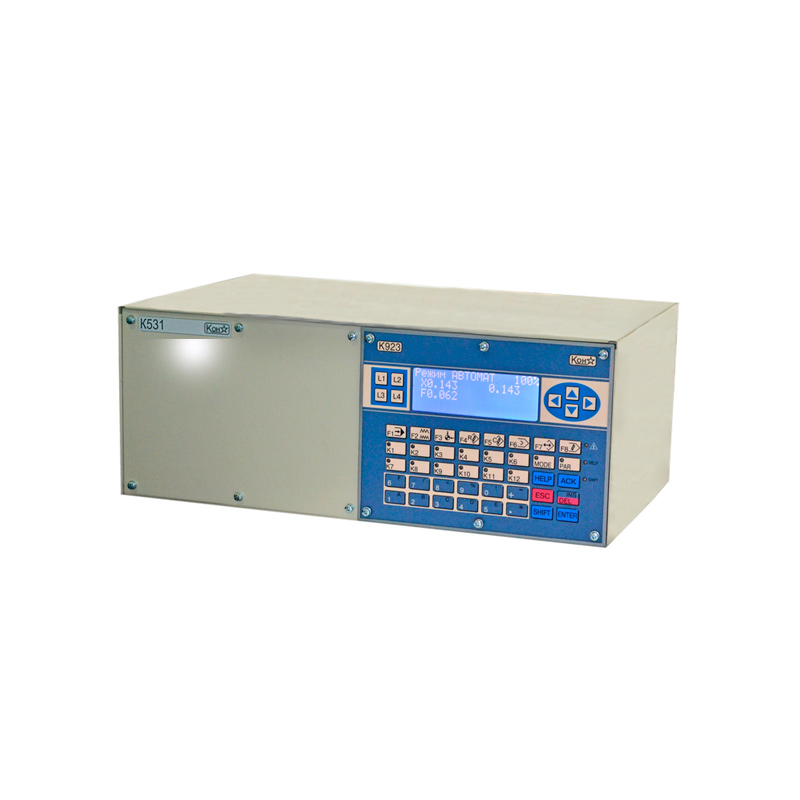

Рис.1. Внешний вид и габаритные размеры К530-01

Принцип действия

В устройстве управления координатным перемещением К530 предусмотрены следующие режимы работы:

• тестирование К530 по включению питания. При положительном результате тестирования К530 переходит в ручной режим;
• ручной режим. В ручном режиме управление подачами происходит от пульта станка и клавиш на панели К921 с заданными скоростями. Высший приоритет имеет управление от панели К921;
• автоматический режим. В автоматическом режиме шлифование производится с заданными скоростями на заданных координатных интервалах.

Эксплуатация

Устройство управления координатным перемещением К530предназначено для эксплуатации в районах с умеренным и холодным климатом в помещениях с искусственно регулируемыми климатическими условиями (условия УХЛ4.1 по ГОСТ 15150).

Рабочие условия эксплуатации:

• температура окружающего воздуха от 0 до 50°С;
• верхнее значение относительной влажности воздуха – 95% при 30°С и более низких температурах без конденсации влаги;
• атмосферное давление – от 84,0 до 106,7 кПа;
• содержание в окружающем воздухе коррозионно-активных агентов такое, как для атмосферы типа II (промышленная) по ГОСТ 15150.
