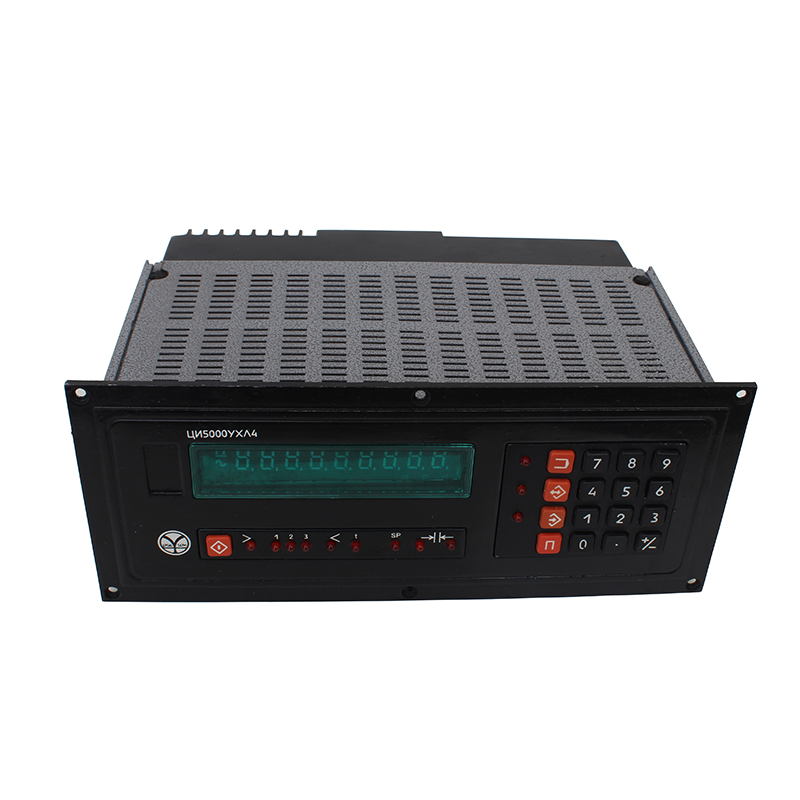

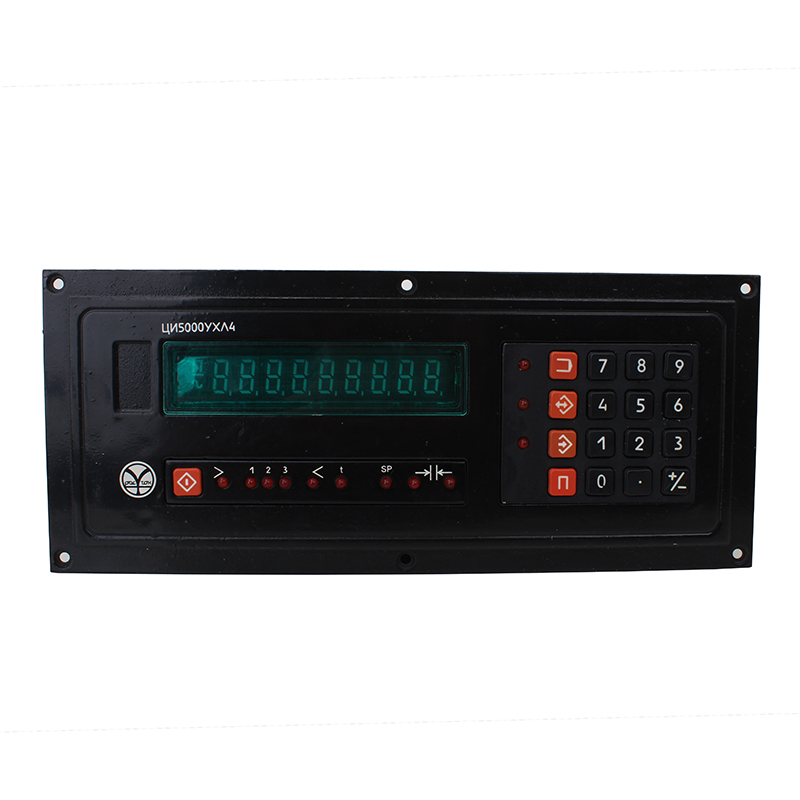

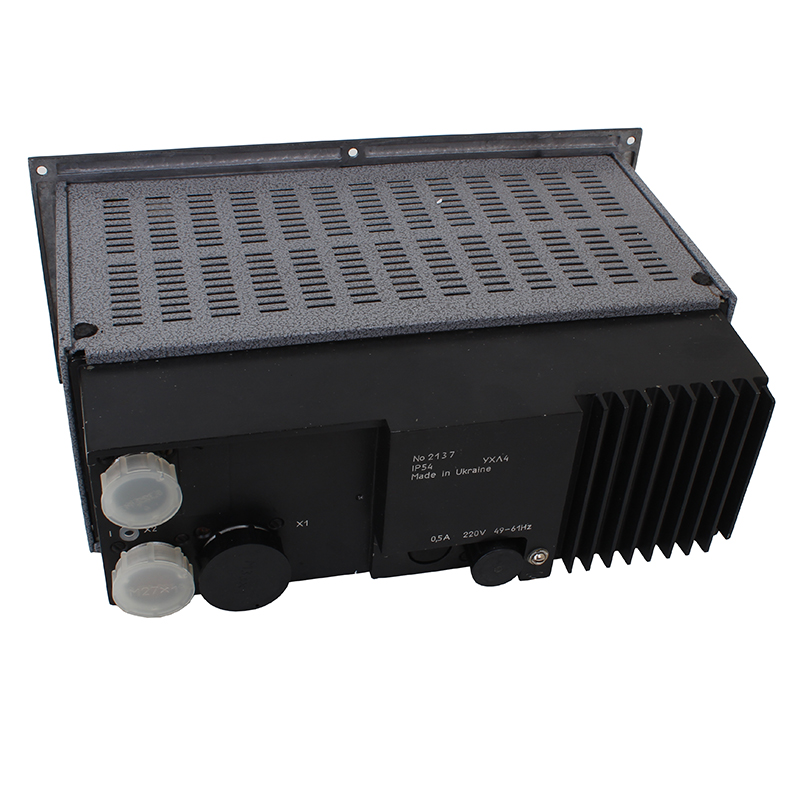

Устройство цифровой индикации ЦИ5001

Устройства цифровой индикации ЦИ5001 предназначены для обработки электрических сигналов с первичных измерительных преобразователей перемещений на базе бесконтактного сельсина БС-155А и используются в качестве специализированных вспомагательных комплектующих изделий в системах автоматического или полуавтоматического контроля перемещений, позиционного регулирования и управления электроприводом.

Функциональные возможности

УЦИ обеспечивает:

• автоматическое тестирование основных узлов привключении сетевого электропитания;
• выполнение функции индикации линейных перемещений в диапазонах от -9999999 до +9999999, или от -9999998 до +9999998, или от минус 9999995 до +9999995 с коэффициентом интерполяции сигналов с сельсина БС-155А, выбираемым из ряда (1,2,...,50) · 102 имп/г.;
• выполнение функции индикации угловых перемещений в диапазонах от 0 до 3599, или до 3598, или до 3595;
• коммутацию положения запятой в четырех младших разрядах отсчета при индикации линейных перемещений и постоянное положение запятой, отделяющей один младший разряд отсчета,- при индикации угловых перемещений;
• дискретность изменения отсчета перемещений, равную 1, или 2, или 5 единицам младшего разряда;
• ввод произвольного значения начального отсчета;
• гашение незначащих нулей в старших разрядах отсчета;
• восстановление значения координаты опорной точки;
• ввод и запоминание числа в качестве значения координаты опорной точки;
• восстановление значения координаты опорной точки по сигналу от сельсина БС-155А с блокировкой зоны опорной точки от внешнего переключателя;
• переключение направления оси координат;
• индикацию последнего направления перемещенияв соответствии с выбранным направлением оси координат;
• ввод, запоминание, контроль значения и компенсацию люфта преобразователя перемещений;
• ввод, контроль и отработку программы управления исполнительными механизмами - до 99 кадров;
• выдачу команд управления (8 внешних входов и выходов но типу "включено-выключено")
• ввод, контроль и отработку управляющей программы - до 25 кадров, ее автоматическую и покадровую отработку, а также дистанционный пуск;
• обмен информацией с внешними устройствами.

Комплектация

• Устройство ЦИ5001
• Комплект запчастей
• Ведомость ЗИП
• Руководство по эксплуатации
• Паспорт
