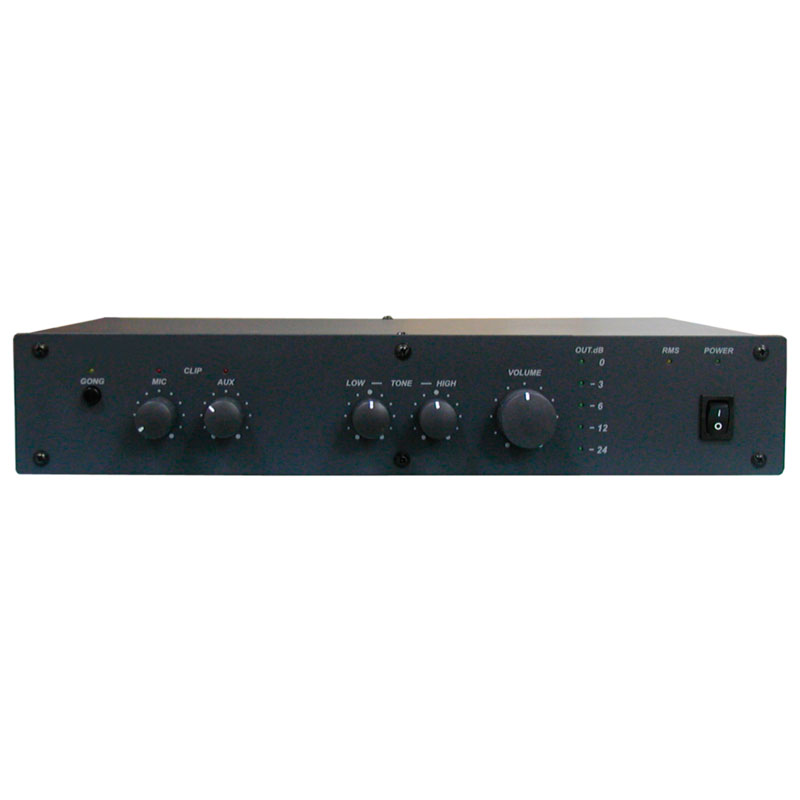

Усилитель-микшер 80ПП024М

Усилитель-микшер 80ПП024М предназначен для трансляции сообщений с микрофона или микрофонного пульта, а также музыкального сопровождения от подключенного к нему источника. В комплекте с данным усилителем-микшером может быть применен микрофонный пульт ПМЗ-01 или ПМ-01.

Конструкционные особенности

Микрофон динамический на гибком держателе, сигнал привлечения внимания, регуляторы чувствительности микрофона и уровня сигнала привлечения внимания. Габаритные размеры – 60х145х165 мм. Допускается удаление от усилителя до 500 м.К усилителю могут быть подключены внешнее звуковоспроизводящее устройство, имеющее линейный выход, и динамический микрофон. Также к усилителю может быть подключен микрофонный пульт ПМЗ-01 или ПМ-01. При передаче объявлений с микрофонного пульта трансляция с любого из подключенных к усилителю источников прекращается на время передачи объявления. При необходимости перед передачей объявлений может передаваться сигнал привлечения внимания.

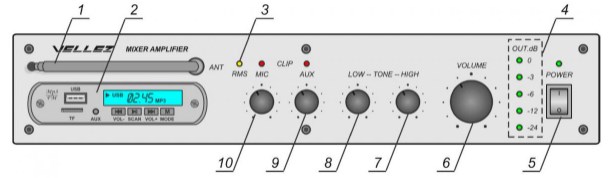

Рис.1 Схема органов управления на передней панели 80ПП024М

1. Телескопическая антенна радиоприемника
2.  Медиапроигрыватель
3.  Светодиодный индикатор "RMS
4.  Группа светодиодных индикаторов "OUT dB" (Выход дБ)
5. Переключатель "POWER" (Питание)
6.  Регулятор "VOLUME" (Громкость)
7. Регулятор "TONE HIGH" (Тембр ВЧ)
8.  Регулятор "TONE LOW" (Тембр НЧ
9.  Регулятор "AUX" (Линейный вход)
10. Регулятор "MIC" (Микрофонный вход)

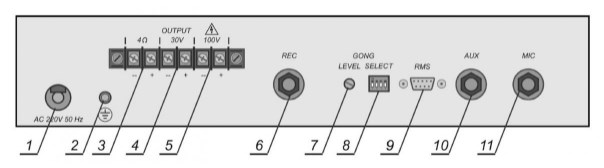

Рис.2 Схема органов управления на задней панели 80ПП024М

1. Кабель 3-х проводный для подключения усилителя
2. Клемма заземления
3. Клеммы "OUTPUT 4 Ohm" (Выход 4 Ом)
4. Клеммы "OUTPUT 30 V" (Выход 30 В)
5. Клеммы "OUTPUT 100 V" (Выход 100 В)
6. Разъем "REC" (Запись)
7. Регулятор "GONG LEVEL"
8. Переключатель "GONG SELECT"
9. Разъем "RMS" (Пульт микрофонный)
10. Разъем "AUX" (Линейный вход)
11. Разъем "MIC" (Микрофонный вход)

Технические характеристики

Выходная мощность усилителя для выходов 100 В и 30 В (при f=1кГц, Кг=1%), Вт

100

Выходная мощность усилителя для выхода 4 Оhm (при f=1кГц, Кг=1%), Вт

50

Диапазон воспроизводимых частот для выхода 100В, Гц (-3дБ)

40 ÷ 18000

Диапазон воспроизводимых частот для выхода 30В, Гц (-3дБ)

40 ÷ 20000

Диапазон воспроизводимых частот для выхода 4 Оhm, Гц (-3дБ)

30 ÷ 20000

Активное сопротивление нагрузки для выхода 4 Оhm, Ом, не менее

4

Чувствительность входов, мВ:

- микрофонный динамический

2

- линейный

100

Уровень А - взвешенного шума входов, дБ, не менее:

 - микрофонный динамический

54

 - линейный

85

Диапазон регулировки тембра на частотах
100 Гц и 10 кГц, дБ, не уже

± 10

Напряжение питания переменного тока частотой 50 Гц, В

220 +22/-33

Мощность потребления, ВА, не более

140

Защита от КЗ в нагрузке

имеется

Защита от перегрева

имеется

Габаритные размеры без упаковки, мм, не более

350х65х250

Масса без упаковки, кг, не более

4,2
