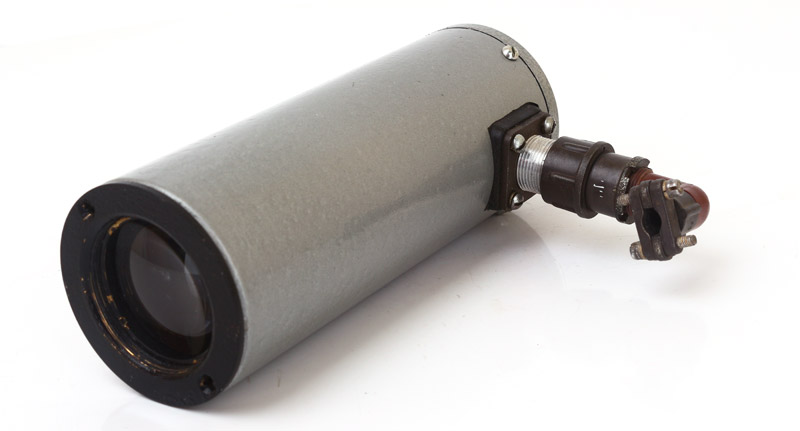

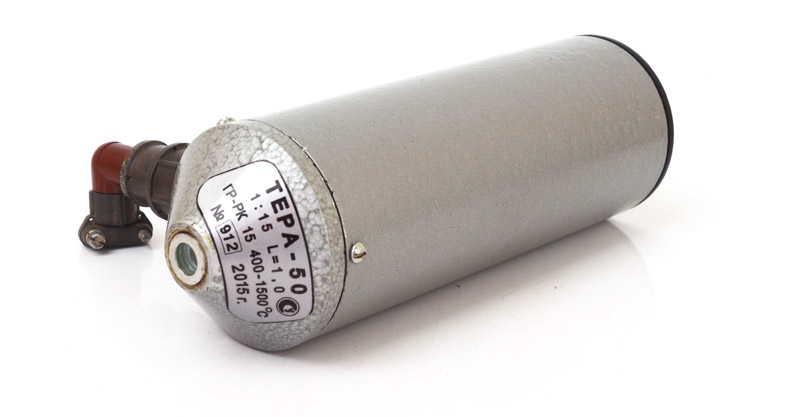

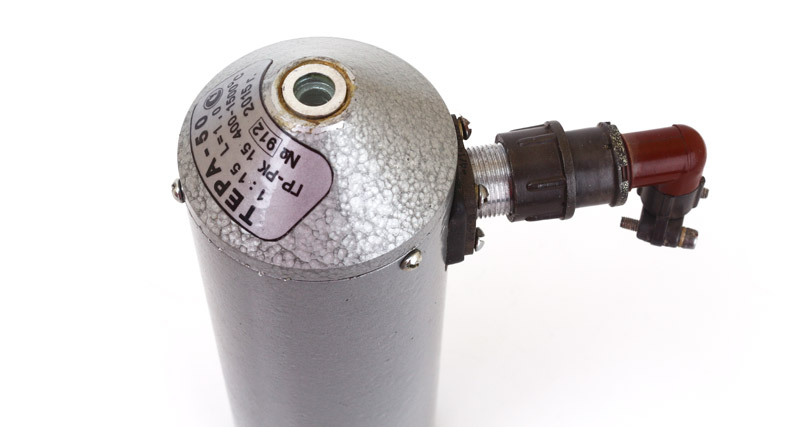

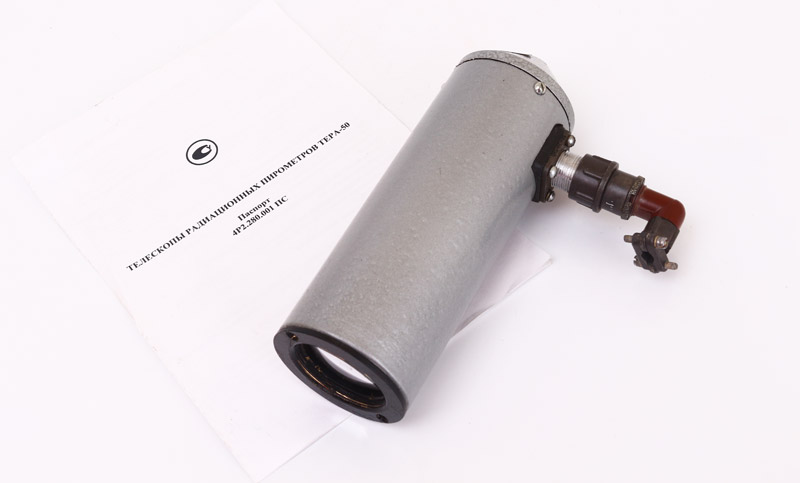

Телескоп радиационного пирометра Тера-50 РК-15, РС-20, РС-25

Телескоп Тера-50 РК-15, РС-20, РС-25 радиационного пирометра с элементами защитной арматуры предназначен для бесконтактного измерения радиационной температуры поверхности нагретых тел.

Телескоп может быть использован в металлургической, машиностроительной, химической и других отраслях промышленности для измерения температуры неподвижных или перемещающихся с небольшой скоростью объектов.

Эксплуатация

Телескоп рассчитан для работы при температуре окружающего воздуха от 5°С до 100°С и относительной влажности не более 80%.

Эксплуатация

Температура окружающего воздуха и корпуса телескопа (20±5)°С и относительная влажность воздуха не выше -80%, размер излучателя удовлетворяет показателю визирования.

Принцип действия и устройство

Принцип действия телескопа Тера-50 РК-15, РС-20, РС-25 основан на измерении теплового излучения нагретого тела. Лучистый поток, испускаемый нагретым телом, концентрируется линзой на термоприёмник, который преобразует энергию излучения в электрическую. Электрический сигнал измеряется с помощью электроизмерительного прибора.

Так как различные тела при одинаковой температуре излучают неодинаковое количество энергии ( различное физическое состояние ), то истинная температура будет отличаться от измеренной ( радиальной ).

Размеры излучателей и расстояние до них от излучаемого тела связываются соотношением, называемым показателем визирования, т.е. отношением наибольшего диаметра круга, условно вписанного в поверхность излучателя, к расстоянию от линзы объект до излучателя. Считается при этом, что поверхность нагретого тела перпендикулярна к оптической оси телескопа.

Телескоп состоит из непосредственно телескопа, преобразующего лучистую энергию в электрическую, и защитной арматуры, служащей для монтажа телескопа на объекте и для защиты его от воздействия высоких температур, пламени, брызг, пыли.

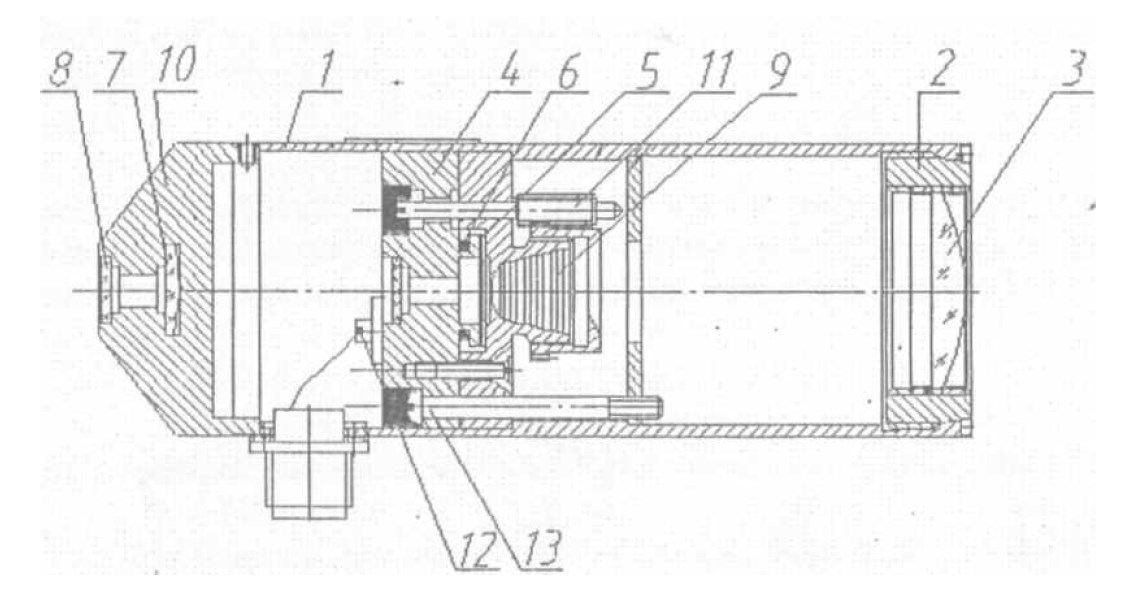

Рис.1 Схема конструкции телескопа ТЕРА-50

1. корпус
2. оправа
3. линза
4. корпус термобатареи
5. термобатарея
6. компенсационное сопротивление
7. линза окуляра
8. защитное стекло
9. диафрагма
10. крышка
11. трубка
12. контактный винт
13. винт
