Станция автоматического управления «Каскад-ПП»

Станция автоматического управления «Каскад-ПП» предназначена для автоматического управления насосными агрегатами по сигналу от датчиков уровня с обеспечением режима плавного пуска, а также для комплексной защиты трехфазного электродвигателя насосного агрегата.

Область применения

Применяется в системах водоснабжения и отвода сточных (дренажных) вод.

Конструкция

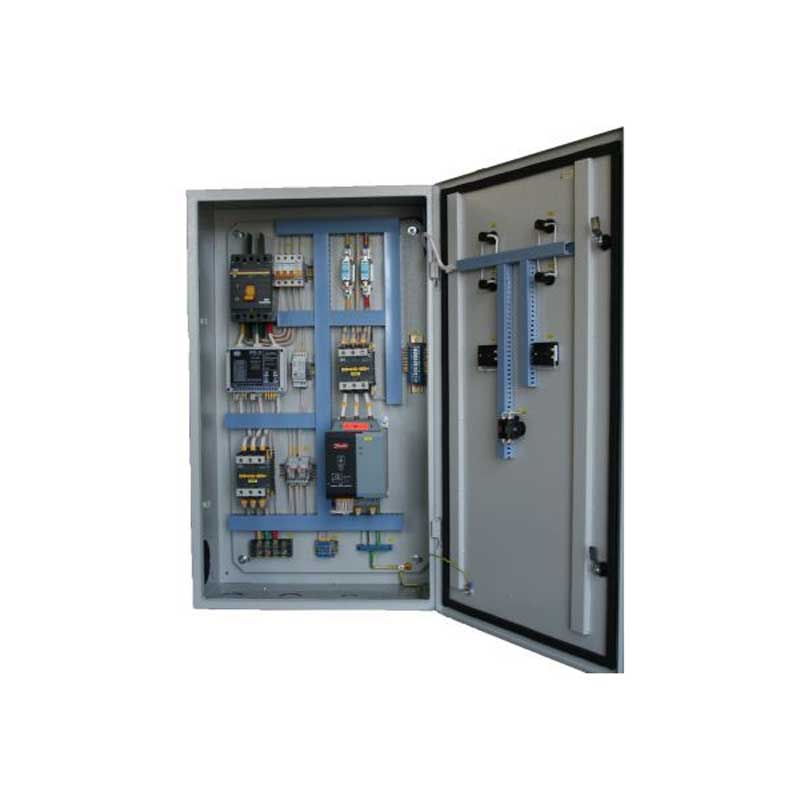

Станция «Каскад-ПП» представляет собой металлический ящик с дверцей, запирающейся на замок. На дверце ящика установлены элементы управления и индикации. Внутри ящика смонтирована пусковая и защитная аппаратура.

Технические характеристики

• номинальное напряжение сети 380В. 50Гц;
• диапазон мощностей от 7,5 до 110 кВт;
• цифровая индикация потребляемого тока электродвигателя;
• климатическое исполнение по ГОСТ 15150-69-У3;
• степень защиты по ГОСТ 14254-80 - IР54;
• рабочее положение - вертикальное;
• длина кабеля к датчикам не более 500 м;
• станция соответствует требованиям: ТУ У 33.2–30460473–002:2003, ГОСТ 22789-94, ПУЭ и ПТЭЭП;
• нижний подвод кабелей подключения.

Характеристики управления и защиты

• плавный пуск и останов электропривода;
• автоматический режим работы по сигналу датчиков уровня (датчики уровня и сухого хода входят в комплект поставки);
• резервное управление прямым пуском.

Защитные функции

• контроль и индикацию рабочего тока электродвигателя;
• контроль и индикацию аварийного состояния (отображение кода аварии);
• оперативную настройку защиты электропривода;
• автоматический сброс аварии и повторный пуск, с выдержкой по времени;
• защиту по сухому ходу;
• защиту от перегрева двигателя;
• защиту от низкого дебета скважины (по датчику сухого хода);
• комплексную защиту электродвигателя от перекоса фаз, перегрузки по току, холостого хода, обрыва фазы, короткого замыкания в цепи электродвигателя;
• защиту устройства плавного пуска с помощью быстродействующих предохранителей.

Гарантии

Гарантийный срок эксплуатации - 18 месяцев.
