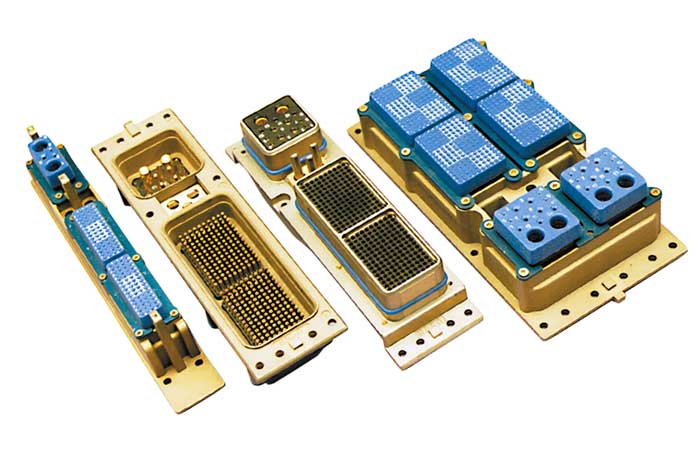

Соединители ОНп-ВС-117

ОНп-ВС-117 соединители прямоугольные предназначены для применения в авиационной технике.

Технические характеристики

• Максимальное рабочее напряжение:
  • между любыми соседними НЧ контактами, а также между корпусом и любым соседним НЧ контактом - 250 В (ампл.);
  • контакта РЧ5 - 325 В (ампл.);
  • контакта РЧ1 - 1000 В (ампл.).
• Сопротивление изоляции для изделия вилка, розетка ОНп-ВС-117:
  • НЧ части соединителя - 1000 МОм;
  • РЧ части соединителей - 5000 МОм.
• Рабочий ток на контакт, сопротивление электрического контакта и диаметр контакта приведено в таблице:
• Соединение контактов - врубное.
• Классификация по спектру частот - радиочастотные; низкочастотные.
• Контакты - извлекаемые.
• Покрытие контактов у изделия розетка, вилка ОНп-ВС-117 - золото.
• Метод монтажа - обжимка; пайка.
• Гарантийная наработка - 5000 ч.
• Число сочленений-расчленений - 500.
• Срок сохраняемости - 20 лет.

Условные обозначения

Вилка (Розетка) ОНп-ВС-117-1(2,3)Р(В)101(102-107,201-232,301-331) А(Б,Д)0(1,2)Н(П)1(2,3,4)0(1)0(1,2,3)В, где:

• ОНп-ВС-117 - тип соединителя - соединитель прямоугольный.
• Также существуют соединители: ОКП-ВС-02, ОНП-ВС-103, ОКп-ВС-01.
• 1, 2, 3 - типоразмер соединителя.

Вид контактов:

• В - вилка (штырь);
• Р - розетка (гнездо).
• 101, 102-107, 201-232, 301-331 - расположение изоляторов в корпусе.

Исполнение по степени защищенности:

• А - незащищенное;
• Б - полузащищенное;
• Д - защищенное.

Наличие контактов из термоэлектродных материалов:

• 0 - отсутствует;
• 1 - присутствует, материал - хромель;
• 2 - присутствует, материал - алюмель.

Способ крепления корпуса соединителя на объекте:

• Н - жесткое;
• П - плавающее.

Исполнение гнезд розеток:

• 1, 2, 3, 4 - проставляется для ОНп-ВС-117 в зависимости от длины хвостовиков.

Наличие РЧ контакта размера 5:

• 0 - проставляется при отсутствии РЧ соединителя размера 5;
• 1 - проставляется при наличии РЧ контакта размера 5.

Наличие РЧ контакта размера 1:

• 0 - проставляется при отсутствии РЧ соединителя размера 1;
• 1, 2, 3 - исполнение РЧ контакта размера 1.

В - всеклиматическое исполнение. ОСТ В 11 0121-91; СЦКН.434455.002ТУ - обозначение технических условий.
