Соединители ОНП-ВС-103

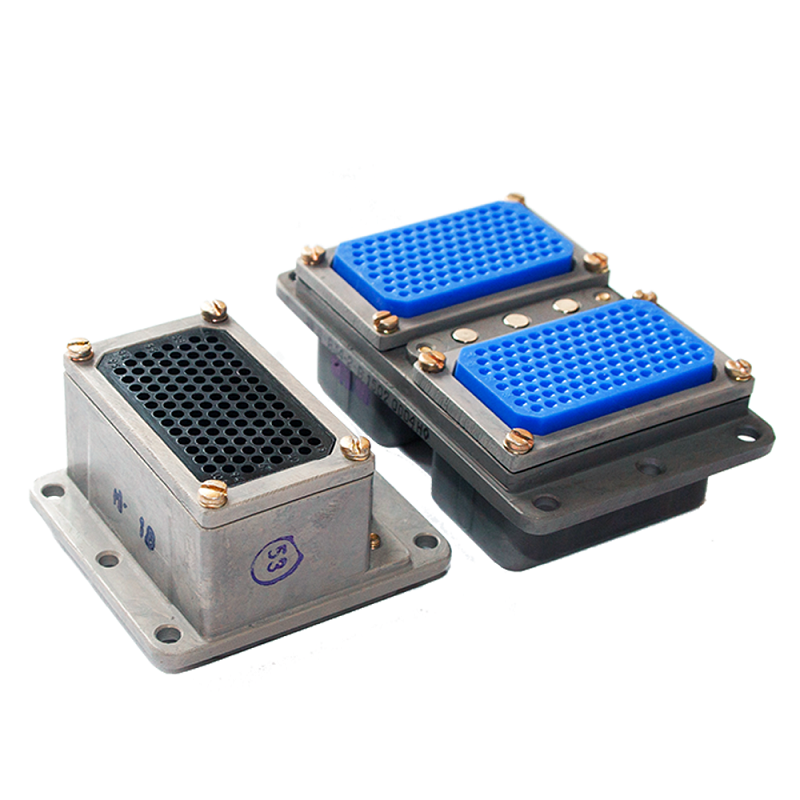

Соединители ОНП-ВС-103 предназначены для применения в авиационной технике.

Соединители остаются работоспособными при воздействии:

• температуры окружающего воздуха - от -60° С до +100° С.
• смены температур (с учетом температуры перегрева контактов) - от -65° С до +125° С.
• атмосферного пониженного давления - 130 Па (1 мм рт. ст.).

Структура условного обозначения

Соединители маркируются так: ОНП-ВС-103-1(2,3)Р(В)-101(102-107,201-232,301-331)А(Б,Д)0(1,2)Н(П)00(1)0(1,2,3)В, где:

• ОНП-ВС-103 - тип соединителя - соединитель прямоугольный.
• Также существуют соединители: ОКП-ВС-02, ОНп-ВС-117, ОКп-ВС-01.
• 1, 2, 3 - типоразмер соединителя.
• Вид контактов:
• В - вилка (штырь);
• Р - розетка (гнездо).
• 101, 102-107, 201-232, 301-331 - расположение изоляторов в корпусе.
• Исполнение по степени защищенности:
• А - незащищенное;
• Б - полузащищенное;
• Д - защищенное.
• Наличие контактов из термоэлектродных материалов:
• 0 - отсутствует;
• 1 - присутствует, материал - хромель;
• 2 - присутствует, материал - алюмель.
• Способ крепления корпуса соединителя на объекте:
• Н - жесткое;
• П - плавающее.
• Исполнение гнезд розеток:
• 0 - проставляется для соединителей ОНП-ВС-103.
• Наличие РЧ контакта размера 5:
• 0 - проставляется при отсутствии РЧ соединителя размера 5;
• 1 - проставляется при наличии РЧ контакта размера 5.
• Наличие РЧ контакта размера 1:
• 0 - проставляется при отсутствии РЧ соединителя размера 1;
• 1, 2, 3 - исполнение РЧ контакта размера 1.
• В - всеклиматическое исполнение.

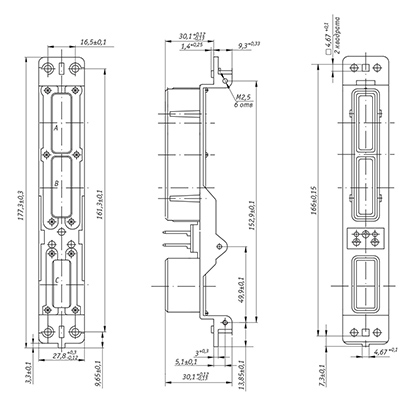

Рис.1 Схема габаритных размеров соединителя ОНП-ВС-103
