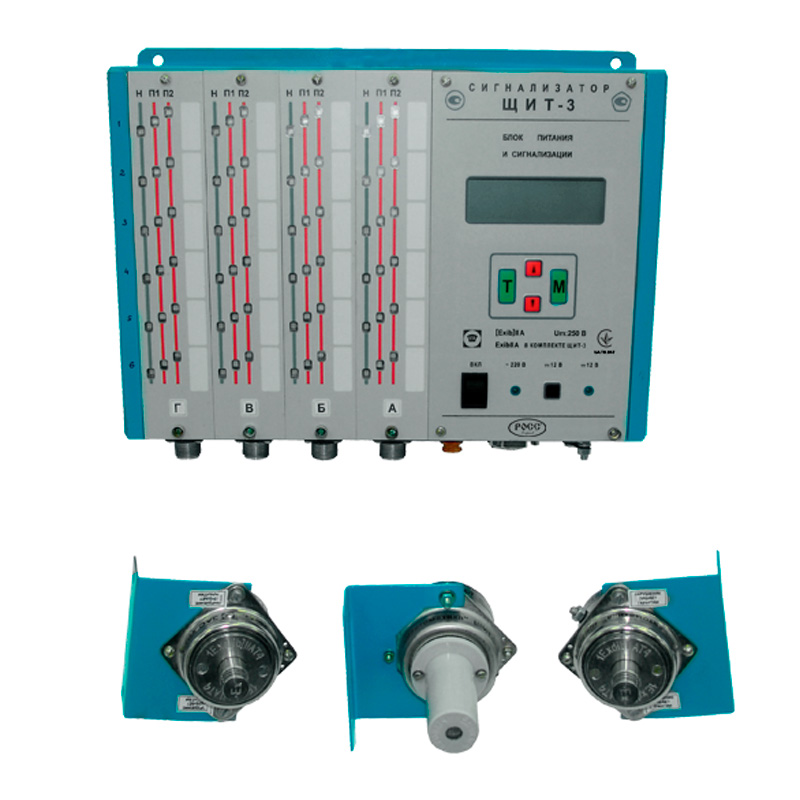

Сигнализатор стационарный ЩИТ-3-6

Сигнализатор стационарный ЩИТ-3-6 разработан на основе передовых технологий и предназначены для автоматического непрерывного контроля содержания метана и (или) совокупности пропана, бутана, газов углеводородных сжиженных топливных, а также объемной доли окиси углерода в воздухе рабочей зоны, выдачи световой и звуковой сигнализации о превышении значений довзрывоопасных концентраций.

Область применения

Газосигнализаторы применяются на различных объектах газовой промышленности, гражданских сооружениях, в коммунальном хозяйстве, паркингах и других объектах.

Исполнение

Газосигнализатор ЩИТ-3-6 может иметь от одного до шести каналов измерения (одномодульный БПС-156); .

Каналы произвольно комбинируются из числа следующих:

• канал измерения довзрывоопасных концентраций метана (канал измерения СH4) с датчиком ДТХ-156-1;
• канал измерения довзрывоопасных концентраций бутана и совокупности горючих газов и паров (канал измерения С4Н10) с датчиком ДТХ-156-3;
• канал измерения массовой концентрации окиси углерода (канал измерения СО) с датчиком ДЭХ-7.

Датчики представляют собой интеллектуальные измерительные преобразователи со стандартным цифровым входом. Датчики могут устанавливаться во взрывоопасных зонах.

Уровень звукового давления при выдаче звукового сигнала по оси звукоизлучателя не менее 85 dB. Напряжение питания датчиков 12 В. Потребляемая мощность на четыре канала измерения в режиме тревоги (с термохимическими датчиками) не более 25 ВА.

Габаритные размеры датчиков, мм, не более:

• ДТХ-156-1 - 85х85х90
• ДТХ-156-2 - 85х85х90
• ДЭХ-7 - 85х115х90
  Масса датчиков ДТХ-156-1, ДТХ-156-3, кг, не более 0,3.
  Масса датчика ДЭХ-7, кг, не более 0,38.

Электропитание сигнализаторов осуществляется:

• основное - от сети переменного тока напряжением 220 В.
• резервное - от внешнего источника постоянного тока (аккумуляторной батареи) напряжением 12 В.
  Средняя наработка на отказ - не менее 30000 часов. Полный срок службы - не менее 10 лет.
  Сигнализаторы имеют по два порога срабатывания сигнализации в каждом канале.

При срабатывании пороговых устройств сигнализаторы обеспечивают:

• выдачу световой и звуковой сигнализации;
• коммутацию внешних электрических цепей постоянного и переменного тока (замыкание/размыкание);
• выдачу импульсов для срабатывания клапанов электромагнитных импульсных с потенциальным и импульсным управлением.

Сигнализаторы могут работать со следующими типами внешних устройств:

• светозвуковое сигнальное устройство (типа УС-1) - до 50 шт;
• клапан электромагнитный отсечной НО/НЗ - до 5 шт;
• устройства цифровой обработки информации по каналу RS232.

Перечень веществ, контролируемых каналом С4H10:

• бутан;
• пропан;
• газы углеводородные сжиженные топливные для коммунально - бытового потребления и для автомобильного транспорта.
