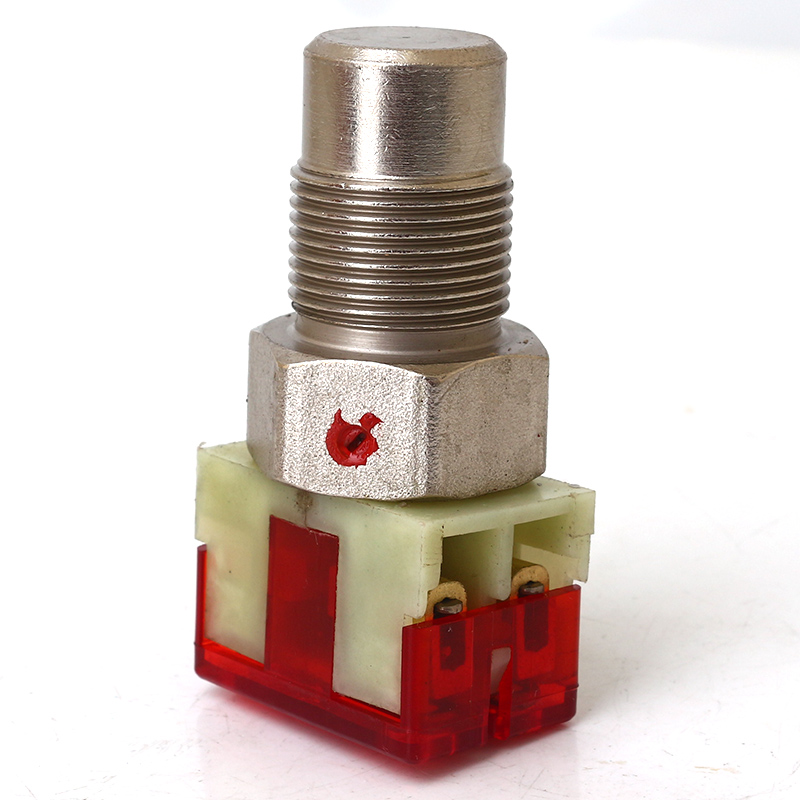

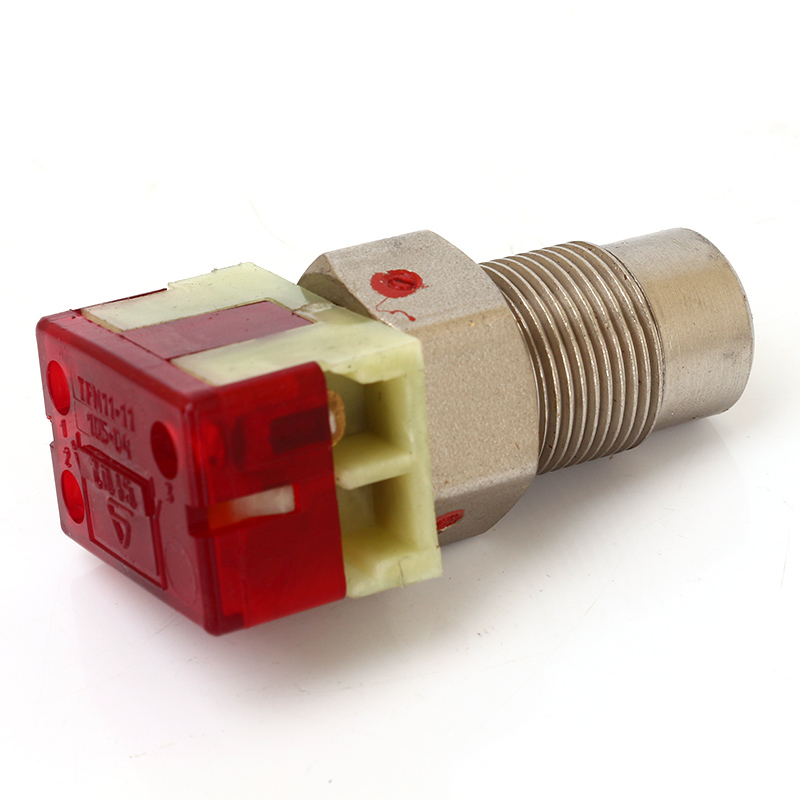

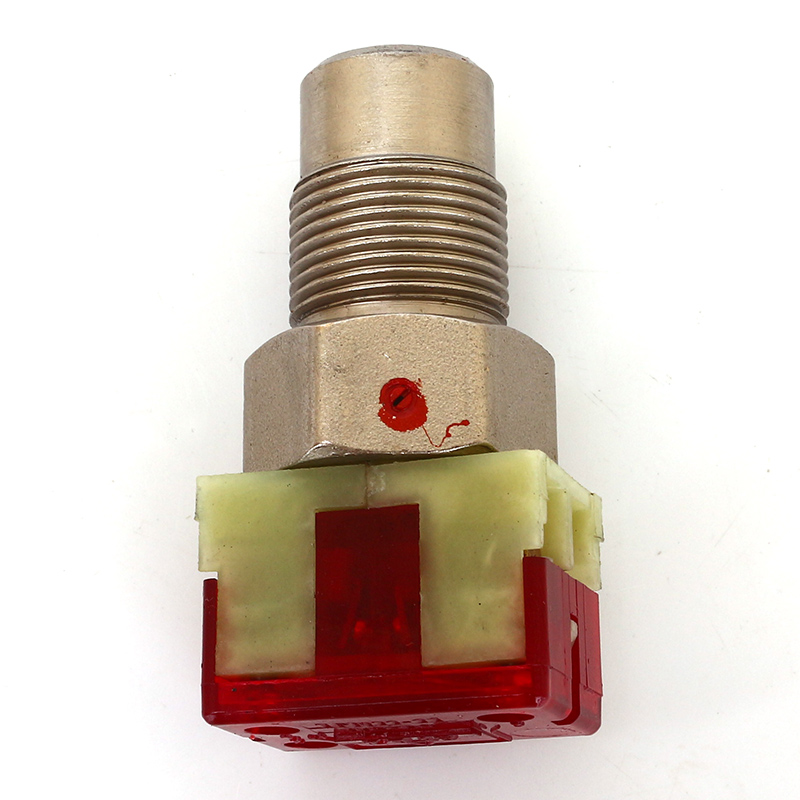

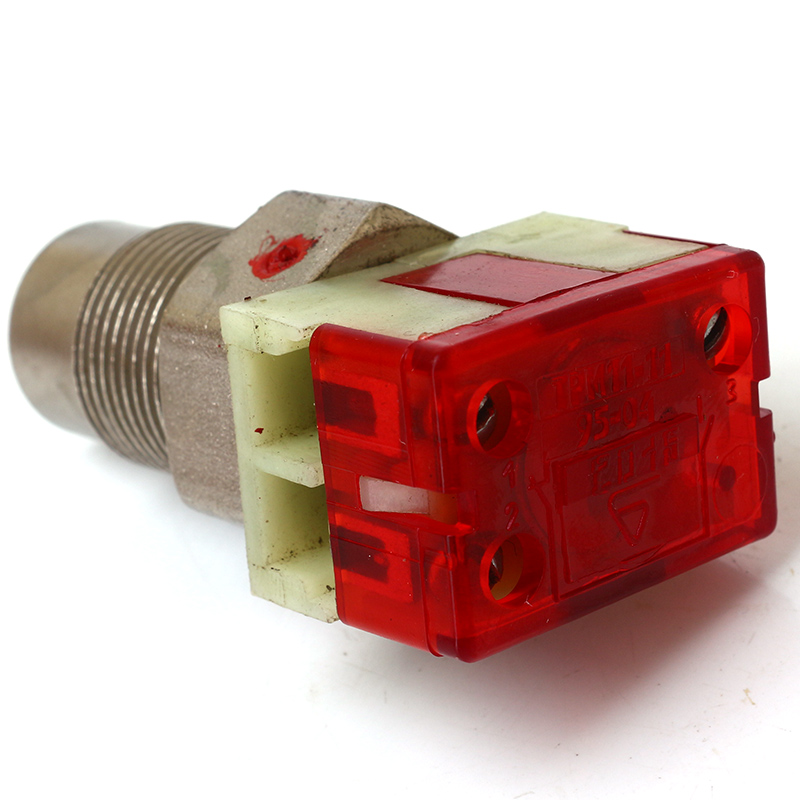

Реле температурное ТРМ-11

Реле температурное ТРМ-11 предназначено для применения в устройствах контроля температуры неагрессивной жидкой или газовой среды и коммутации цепей постоянного и переменного тока частоты 50 и 60 Гц номинальным напряжением до 220 В.

Условия эксплуатации

• Реле изготавливаются в исполнении О (для работы во всех макроклиматических районах на суше, кроме макроклиматического района с очень холодным климатом) и должны эксплуатироваться в закрытых отапливаемых помещениях с искусственно регулируемыми климатическими условиями (категория размещения 4).
• Температура окружающего воздуха – от минус 50 до плюс 55 °С.
• Относительная влажность окружающего воздуха – не более 98% при температуре 35 °С.
• Рабочее положение реле ТРМ-11 в контролируемой среде – произвольное.
• Высота над уровнем моря – не более 2400 м.
• Окружающая среда взрывобезопасна, не содержащая агрессивных газов, жидкостей, пыли в концентрациях, нарушающих работу реле.
• Вибрация в диапазоне частот 1-100 Гц при ускорении 9,8 м/с2 (1 g), в диапазоне 5-15 Гц при ускорении 29,4 м/с2 (3 g).

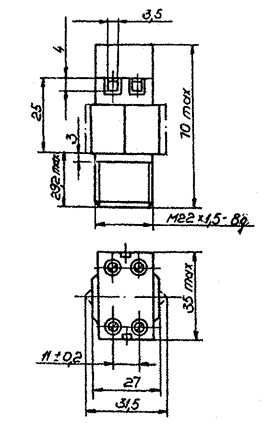

Габаритные установочные и присоединительные размеры датчика-реле температуры ТРМ-11

Устройство и работа

Принцип действия реле основан на свойстве термомагнитного материала изменять свою магнитную проницаемость с изменением температуры.

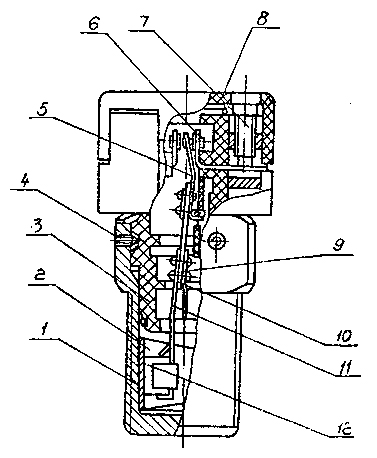

Устройство реле

В металлическом корпусе 1 размещены термомагнитное кольцо 2 и два изоляционных вкладыша 3, которые предохраняются от поворота двумя винтами 4. Контактная система состоит их двух частей: подвижная – мостик 5, неподвижная – выводы 6. На выводы надеты винтовые зажимы 7. Для защиты реле от попадания внутрь посторонних предметов верхняя часть реле закрыта крышкой 8.

К пружине 9, закрепленной во вкладышах, крепится планка 10 и скоба 11. В скобе закреплен постоянный магнит 12.

В исходном положении реле постоянный магнит притянут к термомагнитному кольцу, контакт 1-2 замкнут.

При увеличении температуры магнитная проницаемость уменьшается и при достижении определенной температуры термомагнитный материал теряет свои магнитные свойства настолько, что постоянный магнит под действием пружины отходит от кольца - контакт 1-2 размыкается, а контакт 2-3 замыкается.

При понижении температуры термомагнитный материал восстанавливает свои магнитные свойства. Между кольцом и магнитом возникает сила магнитного притяжения и, когда эта сила станет больше силы пружины, магнит притянется к кольцу, в результате чего контакт 1-2 замкнется, а контакт 2-3 разомкнётся.

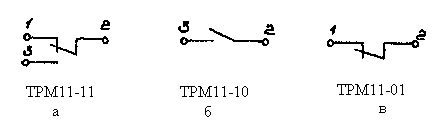

Схемы электрические принципиальные датчика температуры ТРМ-11:

• а - с одним переключающим контактом;
• б - с одним замыкающим контактом;
• в - с одним размыкающим контактом.

Структура условного обозначения

• ТРМ 11–X Х–XXX 04, где:
• ТРМ – буквенное обозначение вида реле (ТРМ);
• 11 – обозначение серии;
• X X – количество замыкающих (0; 1) и размыкающих (0; 1) контактов;
• XXX – температура уставки (от 25 до 200 °С);
• О4 – обозначение вида климатического исполнения (О — общеклиматическое) и категории размещения (4).
