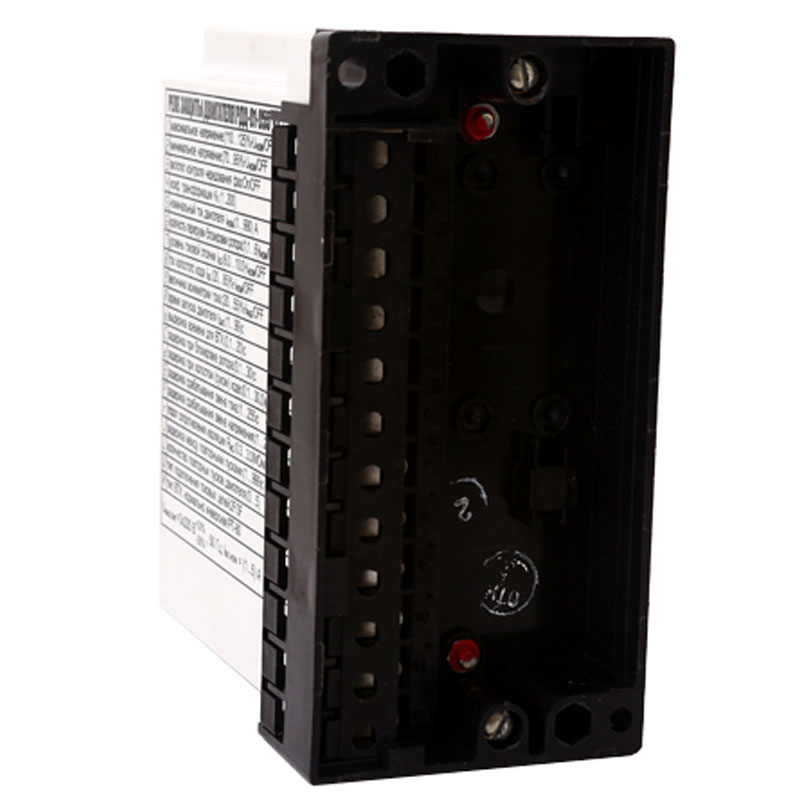

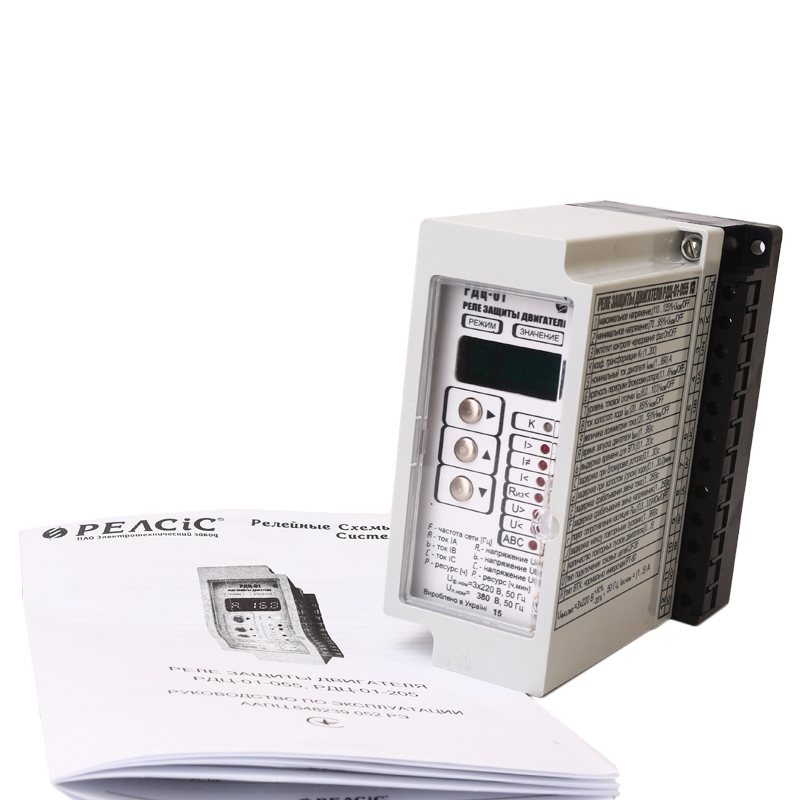

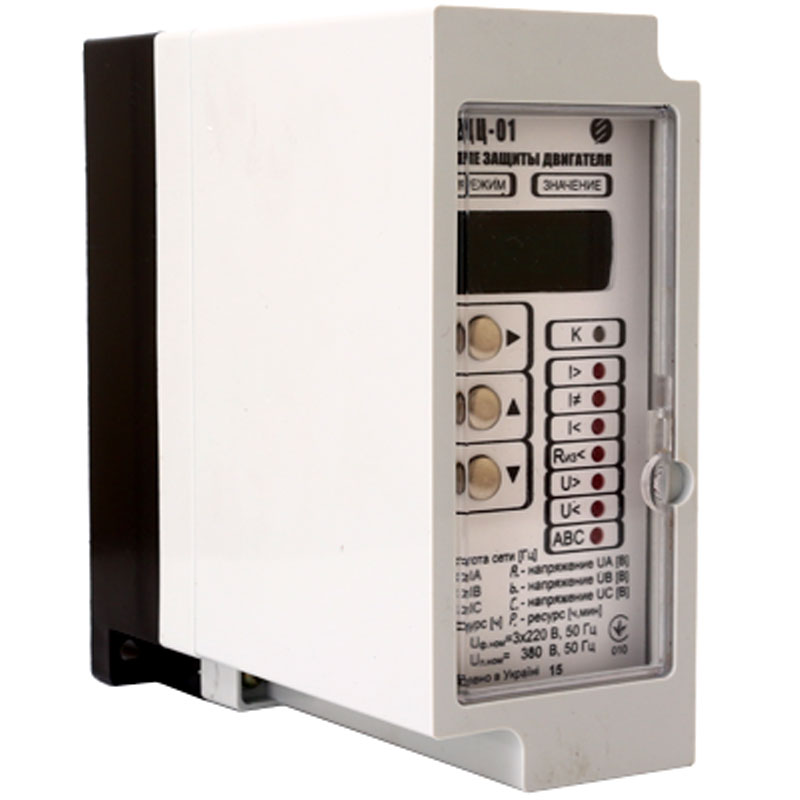

Реле для защиты электродвигателей РДЦ-01-057-2

Реле защиты двигателя РДЦ-01-057-2 c переменным или постоянным оперативным напряжением с цифровой настройкой и индикацией контролируемых параметров, предназначено для защиты высоковольтных и низковольтных электродвигателей.

Реле выполняет защиту трехфазных асинхронных высоковольтных двигателей 6/10 кВ с питанием реле и/или контролем напряжения сети электродвигателя от понижающего трансформатора 3х58/100 В, а также электродвигателей напряжением  3х220/380 В, от последствий:

• перегрузок по току;
• асимметрии нагрузки (фазы А и С или фазы А, В и С);
• работы с недогрузкой (по  фазам А и С или по фазам А, В и С);
• блокировки ротора;
• однофазных замыканий на землю (ЗНЗ) по току нулевой последовательности (3Io);
• превышения питающего напряжения двигателя; - понижения питающего напряжения двигателя; - неправильного чередования фаз напряжения; - залипания контактов пускателя двигателя. Реле производит коммутацию электрических цепей при достижении контролируемыми параметрами определенных, предварительно запрограммированных уровней.

Функциональные возможности

Реле имеет возможность отключать действие следующих функций:

• защиту по максимальному напряжению;
• защиту по минимальному напряжению;
• защиту по холостому /сухому/ ходу;
• защиту по асимметрии токов;
• защиту по блокировке ротора;
• защиту от замыкания на землю;
• защиту от неправильного чередования фаз.

Условия эксплуатации

Реле РДЦ-01-057-2 могут эксплуатироваться в следующих условиях:

• закрытые неотапливаемые помещения, где температура и влажность несущественно отличаются от температуры и влажности окружающего воздуха;
• диапазон рабочих температур от минус 40 до плюс 55 ºС при высоте местности до 2000 м над уровнем моря (для исполнения Т3: от минус 10 до плюс 55 °С);
• относительная влажность окружающего воздуха – до 98 % при температуре 25 ºС (исполнение У3) и до 98 % при температуре 35 ºС без конденсации влаги (исполнение Т3);
• окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.

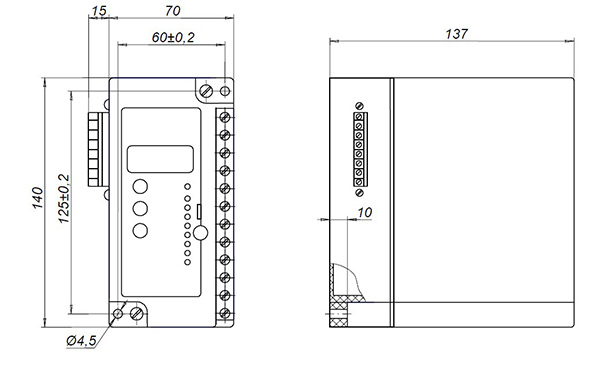

Рис.1 Схема габаритных размеров реле защиты РДЦ-01-057-2

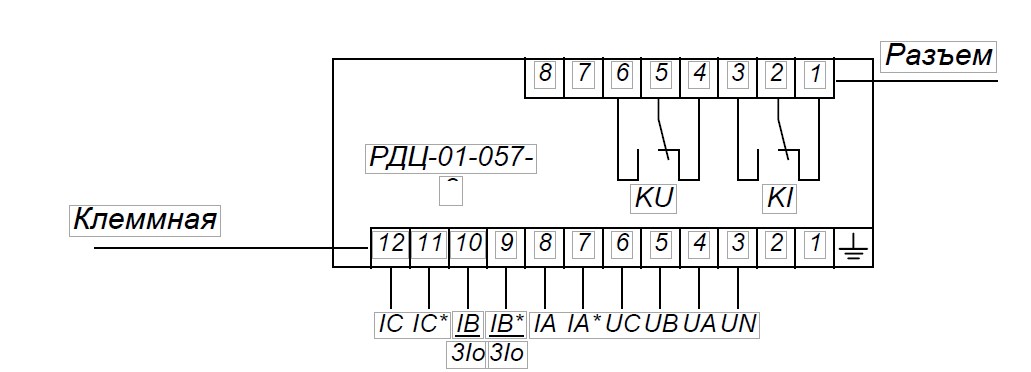

Рис.2 Схема подключения

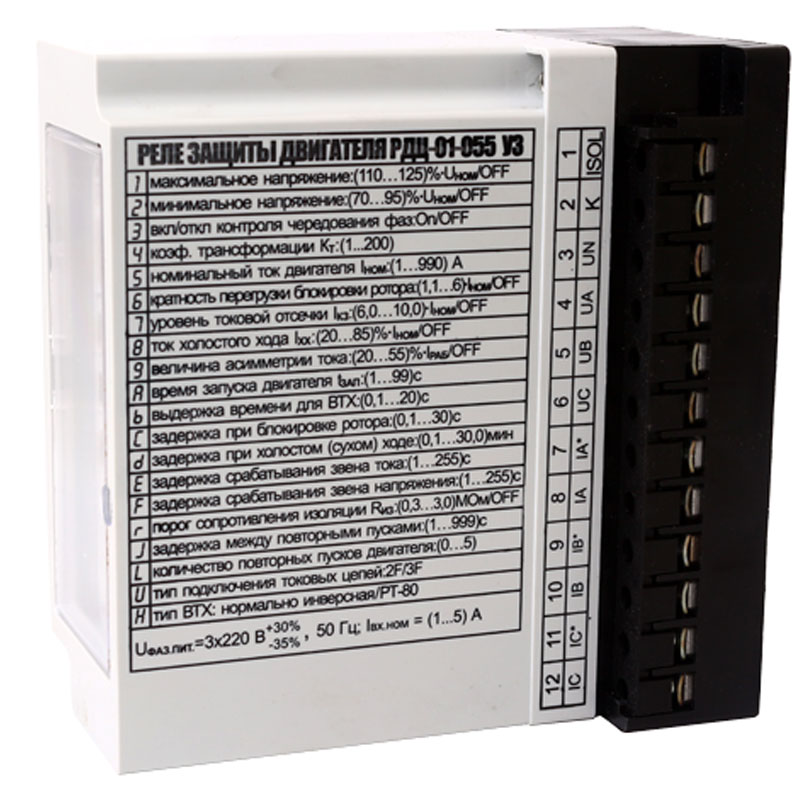

• 1,2   - клеммы не используются;
• 3…6 - клеммы подключения 3-х фазной сети (UN, UA, UB, UC);
• 7-8 - клеммы подключения цепи тока IА;
• 9-10 - клеммы подключения цепи тока IB или 3Io;
• 11-12 - клеммы подключения цепи тока IС.
