Разъединитель РЕ19-39

Разъединители РЕ19-39 предназначены для проведения номинального тока и нечастых неавтоматических коммутаций электрических цепей без нагрузки номинальным напряжением до 1000 В переменного тока частотой 50; 60 Гц.

РЕ-19 IEK можно применять в распределительных устройствах с номинальными токами от 250 до 1600А.

Контактные выводы изготовлены из высококачественной электротехнической меди с нанесенным защитным покрытием, позволяет присоединить медные и алюминиевые токопроводящие жилы, а также медные и алюминиевые шины. Разрыв цепи обеспечивает контактная система ножевого типа.

Основа разъединителя выполнена из прочных негорючих материалов, а широкий ассортимент рукоятки обеспечит удобное управление. К устройству прилагается полный комплект металлоизделий для удобной установки и присоединения проводников.

Преимущества

• Удобство монтажа и эксплуатации.
• Низкие потери мощности благодаря применению современных материалов.
• Низкие потери мощности благодаря применению современных материалов. Видимый разрыв цепи, широкий ассортимент.
• Возможность присоединения медных и алюминиевых проводов.
• Возможность установки дополнительного контакта для контроля положения крышки.
• Гарантия 5 лет.

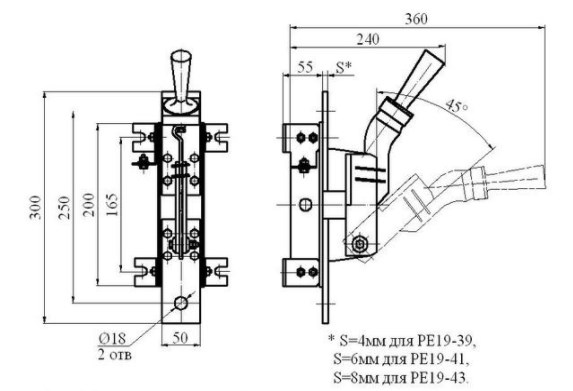

Рис.1 Схема разъединителя РЕ19-39 однополюсный

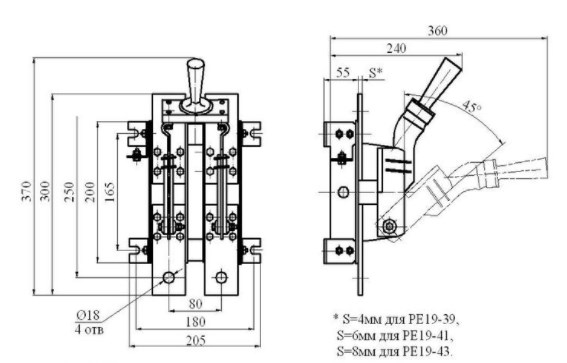

Рис.2 Схема разъединителя РЕ19-39 двухполюсный

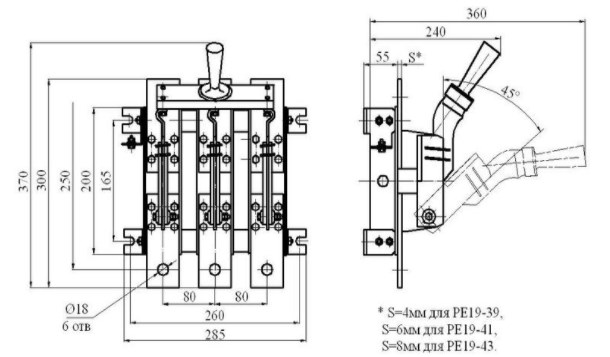

Рис.3 Схема разъединителя РЕ19-39 трехполюсный
