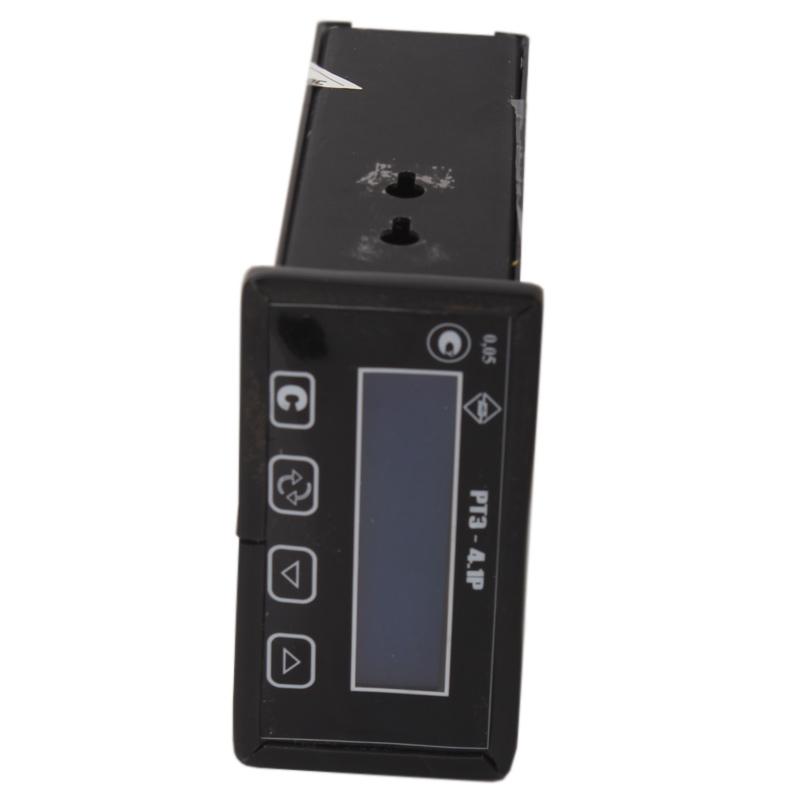

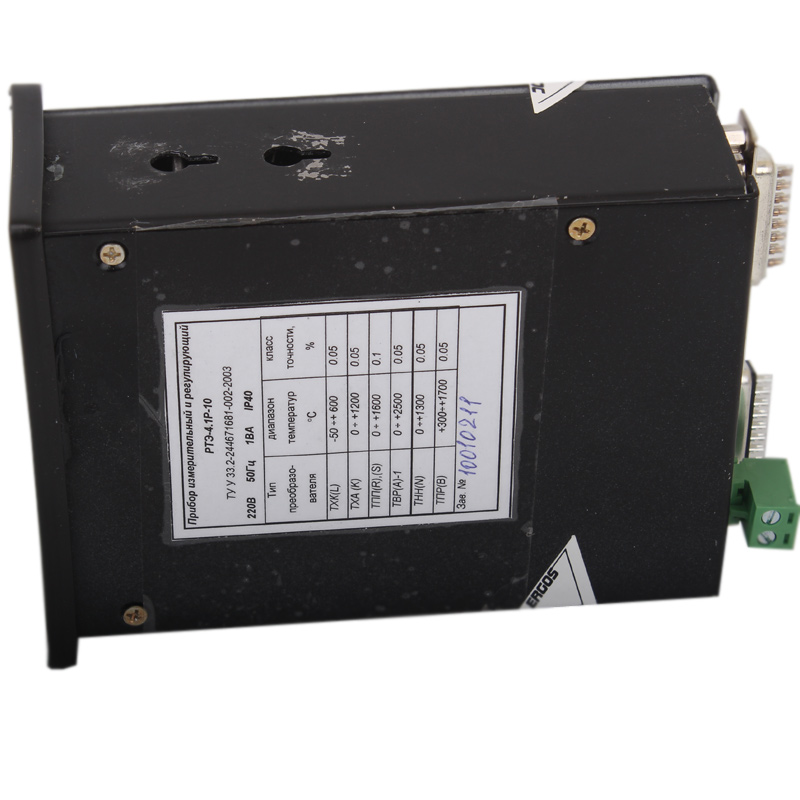

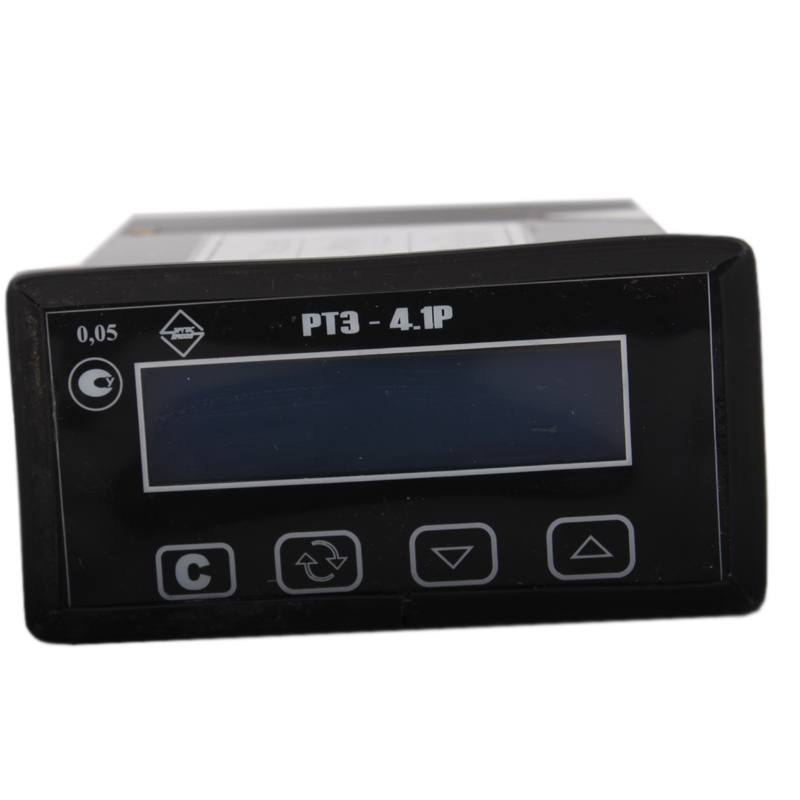

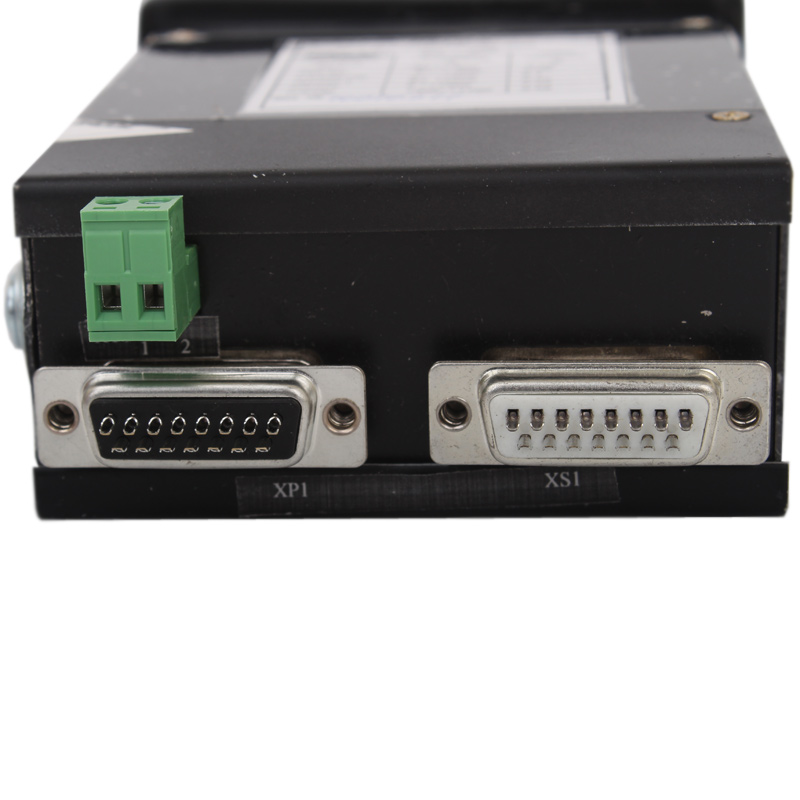

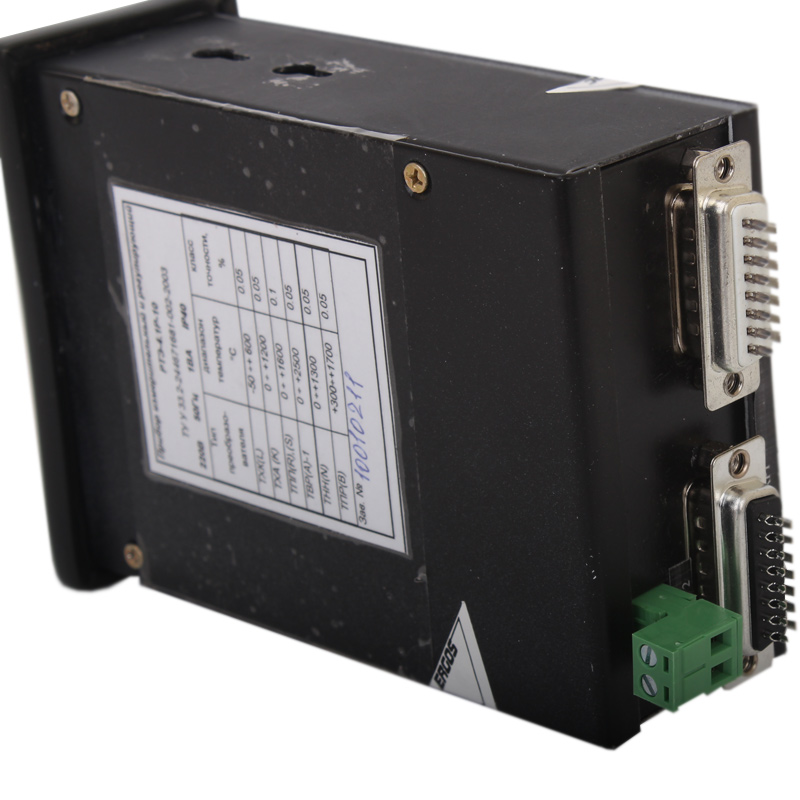

Прибор измерительный и регулирующий РТЭ-4.1Р

Прибор измерительный и регулирующий РТЭ-4.1Р предназначен для измерения и регулирования температуры в различных технологических процессах. Прибор может использоваться для выработки регулирующего воздействия, изменяющегося по пропорционально – интегрально - дифференциальному (ПИД) закону регулирования по заданной программе. В приборе предусмотрена возможность дистанционного задания температуры или ввода сигнала коррекции по дополнительному входу.

Область применения

Прибор предназначен для применения в автоматизированных системах управления  технологическими процессами в пищевой, энергетической, металлургической, химической  и  других  областях промышленности.

Условия эксплуатации

Прибор предназначен для эксплуатации в районах с умеренным и холодным климатом в помещениях с искусственно регулируемыми климатическими условиями и в районах с влажным и сухим тропическим климатом. Рабочая температура воздуха при эксплуатации  от плюс 5  до плюс  55 С. Верхнее значение относительной влажности 80% при 35С и более низких температурах без конденсации влаги. Атмосферное давление от 84,0 до 106,7 кПА (630-800 мм. pт. ст.).

Комплект поставки

• Прибор  РТЭ-4.1Р
• Руководство по эксплуатации
• Паспорт
• Датчик температуры холодного спая
• Кронштейн крепежный 2  шт

Устройство и работа

Прибор состоит из входного устройства аналоговых сигналов (AIN), входного устройство дискретных сигналов (DIN),  выходного устройства дискретных сигналов (DOUT), выходного устройства аналоговых сигналов (AOUT), выходного устройства интерфейса (RS 485); микропроцессора (CP);, устройства индикации и управления (IND), устройства энергонезависимой памяти (EEPROM), устройства питания (Р).

Входные сигналы после преобразования подаются на вход 24-х разрядного многоканального программируемого АЦП. Преобразованный сигнал поступает на вход процессора. Процессор вычисляет температуру термоэлектрического преобразователя с учетом температуры холодного спая,  производит расчеты в соответствии с алгоритмом управления и выдает сигналы управления на выходные устройства.

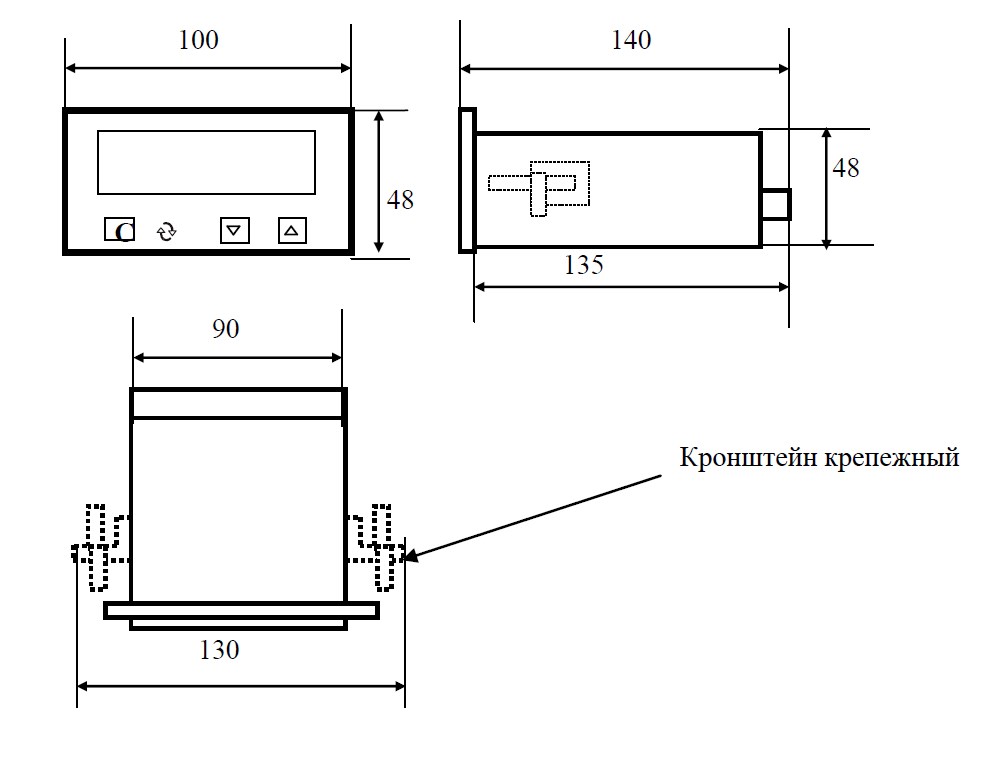

Рис.1 Схема габаритных размеров прибора РТЭ-4.1Р
