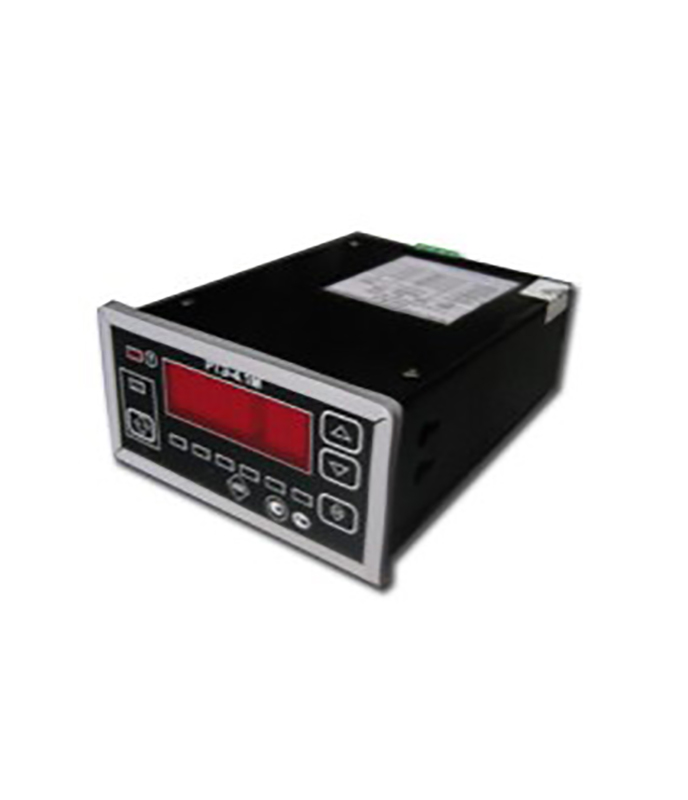

Прибор измерительный и регулирующий РТЭ-4.1М

Прибор РТЭ-4.1М – современный многофункциональный прибор, выполняющий измерения с точностью 0,1 %. Он способен управлять внешними устройствами за счёт наличия нескольких независимых каналов и возможности записи независимых пользовательских программ, состоящих из более 100 шагов. Оборудование выполнено в холодном, тропическом и умеренном климатическом исполнении, способно работать под действием вибрации 4-36 Герц во время амплитуде не превышающей 0,35 мм и под воздействием электромагнитных полей напряжённостью менее 400,0 А/м.

Отличительные особенности

• Точность измерения 0.1%;
• Поддержка 8 типов термопреобразователей;
• Вход сигнала коррекции позволяет ограничивать мощность нагрева;
• Запись независимой программы пользователя, которая содержит 100 комплексных шагов;
• Работа по П, ПИ, ПД, ПИД закону регулирования;
• Аналоговый токовый выход (программируемый);
• Мониторинг исправности датчиков (их линий связи или измерительного канала);
• Возможность работы c ПЭВМ;
• Помехозащищенный противоударный металлический корпус;
• Энергонезависимая память.

Универсальный вход, цифровая фильтрация и линеаризация входных сигналов, вход сигнала коррекции. Выбор и конфигурирование структуры регулятора: тип датчика, позиционный или П, ПИ, ПД, ПИД регулятор.

Программирование реле событий по каждому шагу программы программируемые — 2 дискретных входа и 4 выхода. Функция «ручной режим». Цифровая индикация значений параметров, цифровая калибровка, задание и технологическая сигнализация отклонения от уставок минимум и максимум. Оптическая изоляция обеспечивает гальваническую развязку по выходу и питанию.

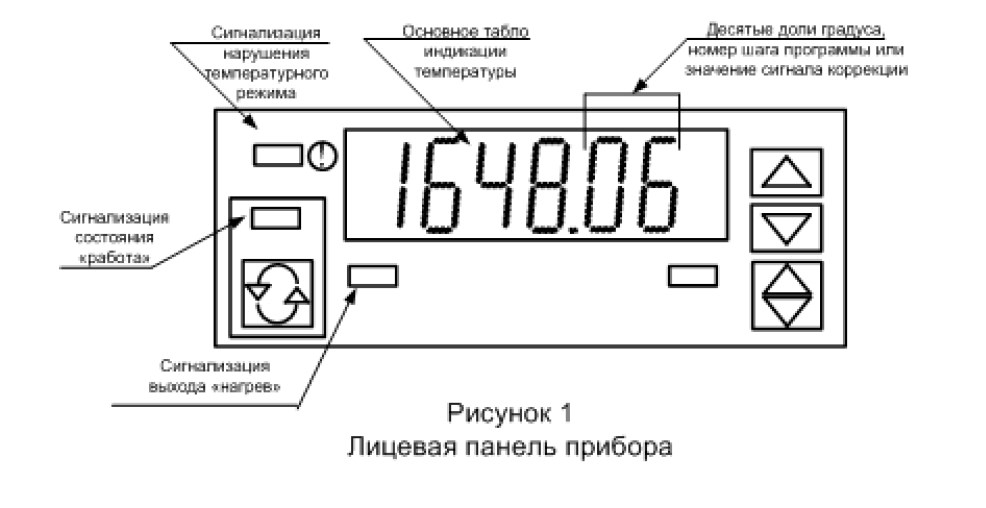

Рис.1 Лицевая панель прибора РТЭ-4,1М

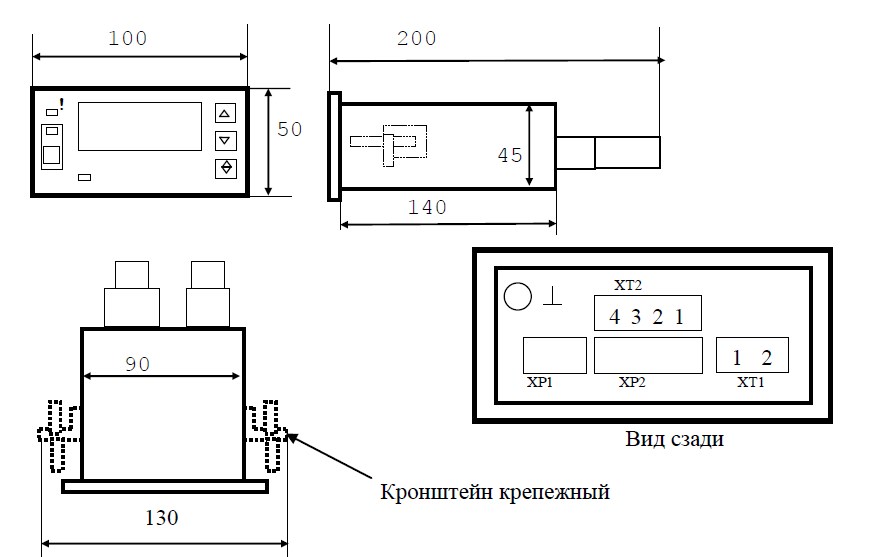

Рис.2 Схема габаритных размеров прибора измерительного и регулирующего РТЭ-4,1М

Область применения

Прибор измерительный и регулирующий РТЭ-4.1М может применяться в:

• суперсовременных технологиях для космической и авиационной промышленности, в том числе с применением вакуумной техники
• в лабораторном оборудовании
