Прибор А–80

Прибор А-80 предназначен для контроля технологических процессов охлаждения, для управления работой поршневых и винтовых одноступенчатых холодильных машин, для защиты от недопустимых отклонений технологических параметров и выдачи аварийной сигнализации.

Функциональные возможности

Прибор А 80 функционирует согласно принципиальной схеме, предусматривающей три режима работы: местный, полуавтоматический и автоматический.

А80 управляет следующими механизмами холодильных машин:

• пускателем компрессора (I=10A);
• соленоидными вентилями СВ1…СВ6 мощностью 40 ВА каждый;
• двигателем рассольного насоса (I=2A);
• полупроводниковым реле уровня мощности 5 ВА.

Прибор А 80 обеспечивает выполнение следующих функций:

• Выдачу во внешнюю цепь следующих сигналов:
  • включение компрессора;
  • аварии;
  • в блок регулирования производительности;
  • блокировки с выдержкой (15±3) с;
  • резерва 1…4.
• Аварийное отключение компрессора и световую сигнализацию с запоминанием в полуавтоматическом режиме работы по сигналам датчиков:
  • ДМ (давление масла);
  • ДН (давление нагнетания);
  • ТН (температура нагнетания);
  • УЖ (уровень жидкости);
  • ТМ2 (температура масла высокая).
• Самозапуск компрессора после исчезновения питания в автоматическом режиме.
• Селекцию сигналов  защиты по длительности и задержку отключения компрессора на время не менее 0,1 с при срабатывании одной из защит.

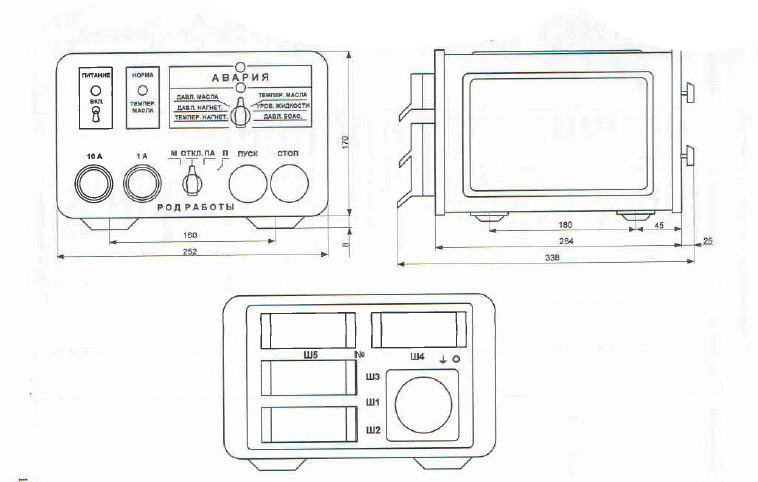

Рис.1 Схема габаритных размеров прибора А-80
