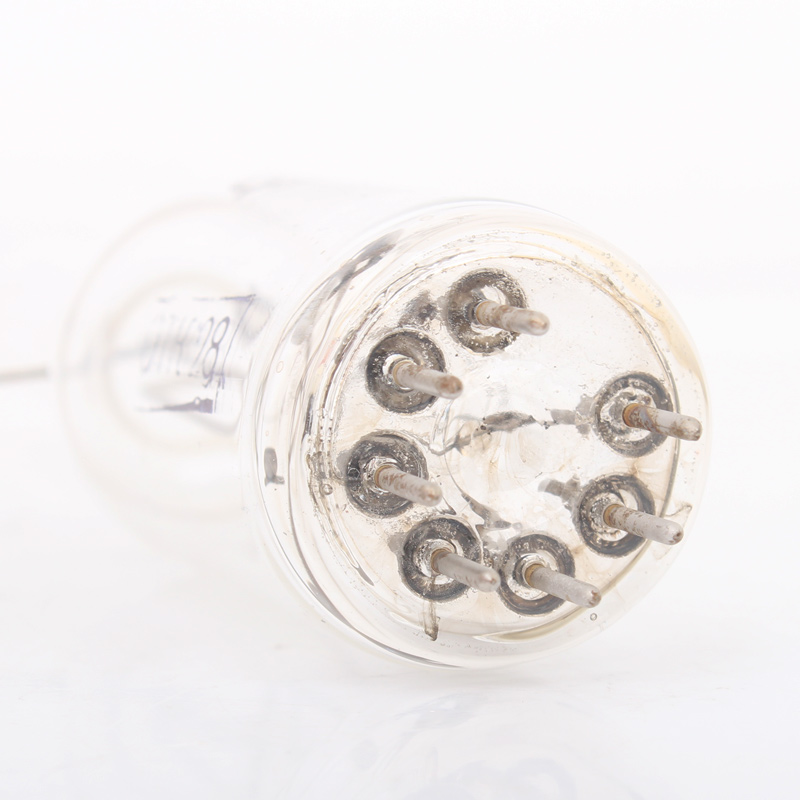

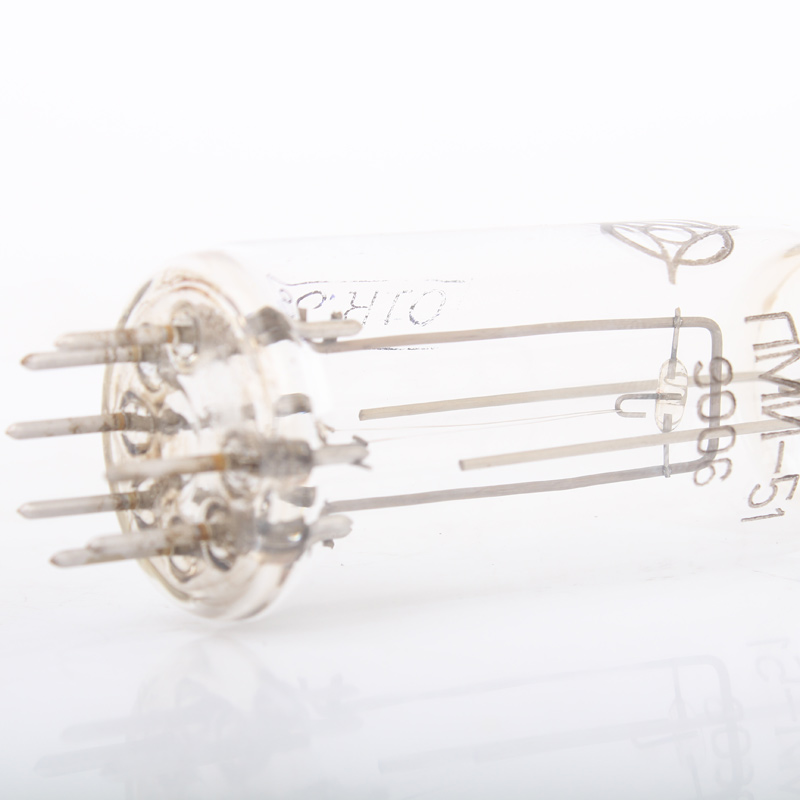

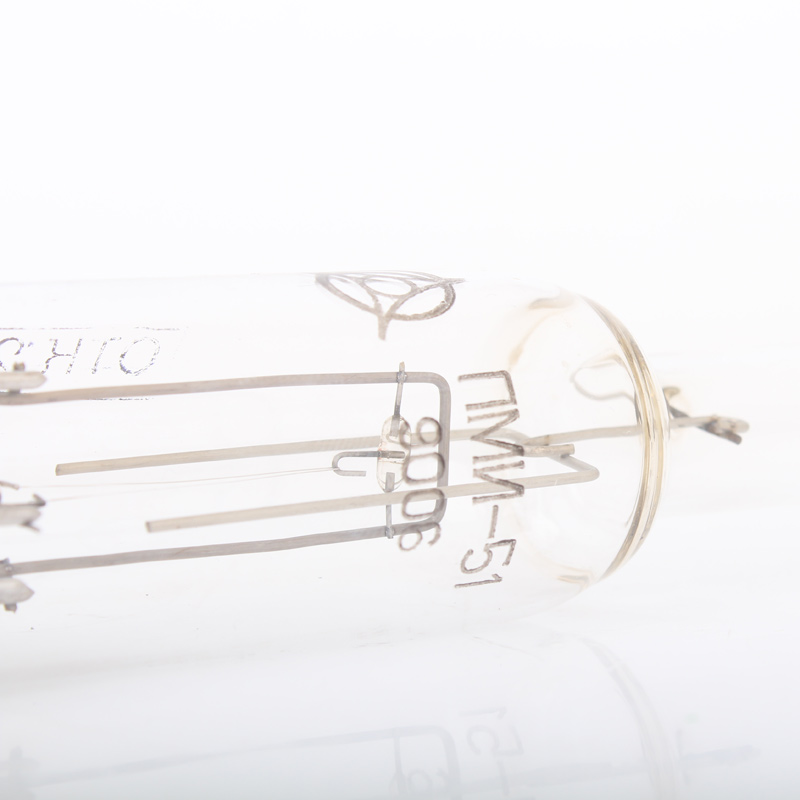

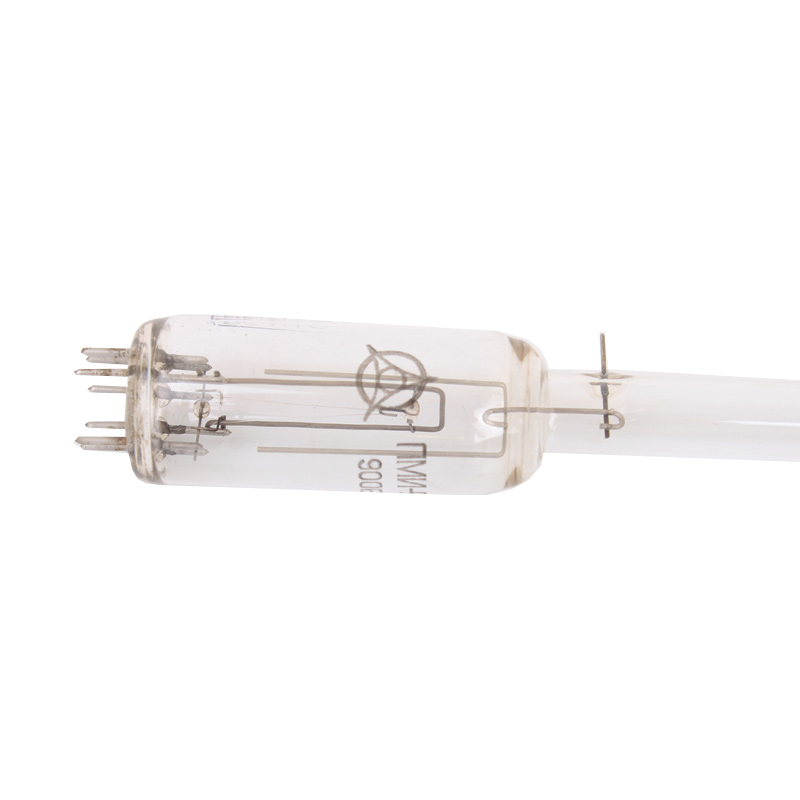

Преобразователь манометрический ПМИ-51

Преобразователь манометрический ионизационный ПМИ-51 предназначен для преобразования давления воздуха и других химически неактивных газов в электрический сигнал постоянного тока.

Принцип действия

Работа преобразователя ПМИ-51 основана на зависимости ионного (коллекторного) тока от величины давления газа. Воздухостойкий накаленный катод имитирует электроны, которые ускоряются полем анода и ионизируют молекулы газа в преобразователе. Образующиеся при этом положительные ионы попадают на коллектор и вызывают в цепи коллектор-земля ток, величина которого зависит от давления газа.

Имеет устойчивый к окислению иридиевый катод, что позволяет эксплуатировать преобразователь при относительно высоких давлениях.

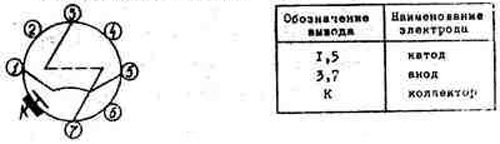

Рис.1. Схема соединения электродов преобразователя ПМИ-51 с выводами

Эксплуатация

Преобразователь манометрический ионизационный ПМИ-51 остается работоспособным при воздействии:

• Температуры окружающего воздуха - от +1° С до +50° С.
• Относительной влажности при +25° С - до 80%.
• Атмосферного давления - от 86 кПа до 107 кПа.

* - значение данного параметра зависит от давления в обследуемой вакуумной среде.

Порядок работы

Перед включением преобразователя необходимо с помощью соответствующих вакуумметров убедиться, что давление в обследуемом объеме не более 10 Па (0,075 мм. рт. ст. ). Включение преобразователя при давлении более 10 Па (0,075 мм. рт. ст. ) приводит к выходу его из строя и к возможности получения ложного отсчета давления. Наработка преобразователя при давлении в вакуумной системе 1,3х10-1 Па (1х10-3 мм. рт. ст. ), 1,0 Па (7,5х10-3 мм. рт. ст. ) и 10,0 Па (7,5х10-2 мм. рт. ст. ) составляет 500, 200 и 20 ч. соответственно.

Устанавливать преобразователь необходимо вертикально.

Баллон и штепсель преобразователя изготовлены из стекла С52-1, что допускает непосредственное соединение преобразователя со стеклянными системами, изготовленными из того же стекла. Во всех других случаях преобразователь может быть присоединен к обследуемому объекту о помощью металлостеклянного перехода, или с помощью качественного вакуумного уплотнения.
