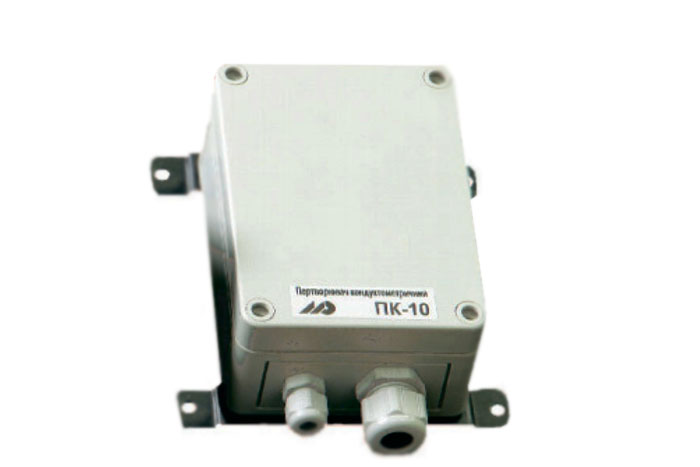

Преобразователь кондуктометрический нормирующий ПК-10-1

Преобразователь кондуктометрический нормирующий ПК-10-1 предназначен для преобразования сигнала кондуктивной измерительной ячейки проводимости, применяемой для кондуктометрических измерений, в электрический непрерывный выходной унифицированный сигнал постоянного тока 0-5мА, 0-20 или 4-20 мА.

Область применения

Преобразователь ПК-10-1 может быть использован в системах регулирования и управления технологическими процессами в энергетике, металлургии, в измерительных системах и измерительно-вычислительных комплексах.

Технические характеристики

• Количество каналов измерения: 1
• Гальваническая изоляция: по входу, выходу, питанию
• Схема подключения датчика: двухпроводная
• Начальное значение входного сигнала: от 0 кОм
• Диапазон изменения входного сигнала: до 10 кОм
• Выходной сигнал: 0-5 мА (Rн<=2кОм), 0-20 мА (Rн<=0,5кОм), 4-20 мА (Rн<=0,5кОм)
• Погрешность преобразования: ±0,25%
• Температура окружающей среды: от -40°С до +70°С
• Напряжение питания: (24±4)В постоянного или переменного тока
• Ток потребления: не более 85 мА
• Корпус (ВхШхГ): 130х160х61, IP65
• Масса: не более 0,3 кг

Структура условного обозначения

ПК-10-1-А-В-С-U,

где:

• А - код входного сигнала: 1 - проводимость, 2 - сопротивление
• В - диапазон измерения проводимости: 1 - 0-2 мCм, 2 - 0-100 мкСм, 3 - 0-20 мкСм, 4 - 0-1 мкСм
• сопротивления: 1 - 0-500 Ом, 2 - 0-1 000 Ом, 3 - 0-5 000 Ом, 4 - 0-10 000 Ом
• С - код выходного сигнала: 1 - 0-5 мА; 2 - 0-20мА, 3 - 4-20 мА, 4 - 0-10 В (по отдельному заказу*)
• U - напряжение питания: 24 - 24B постоянного или переменного тока

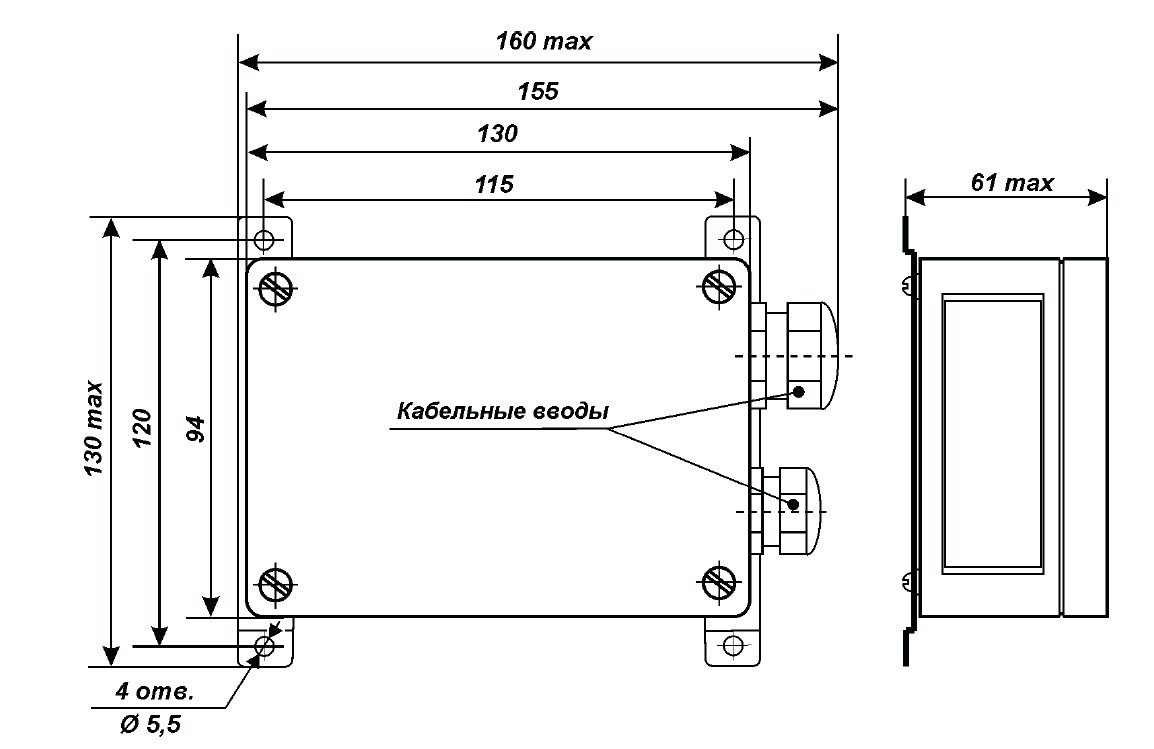

Рис.1 Схема габаритных размеров преобразователя ПК-10
