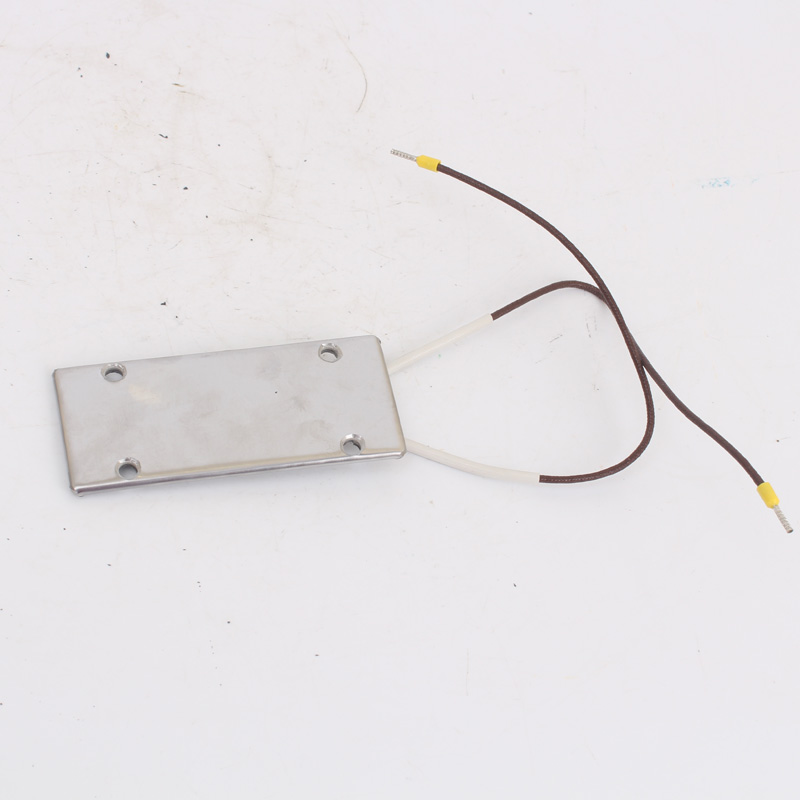

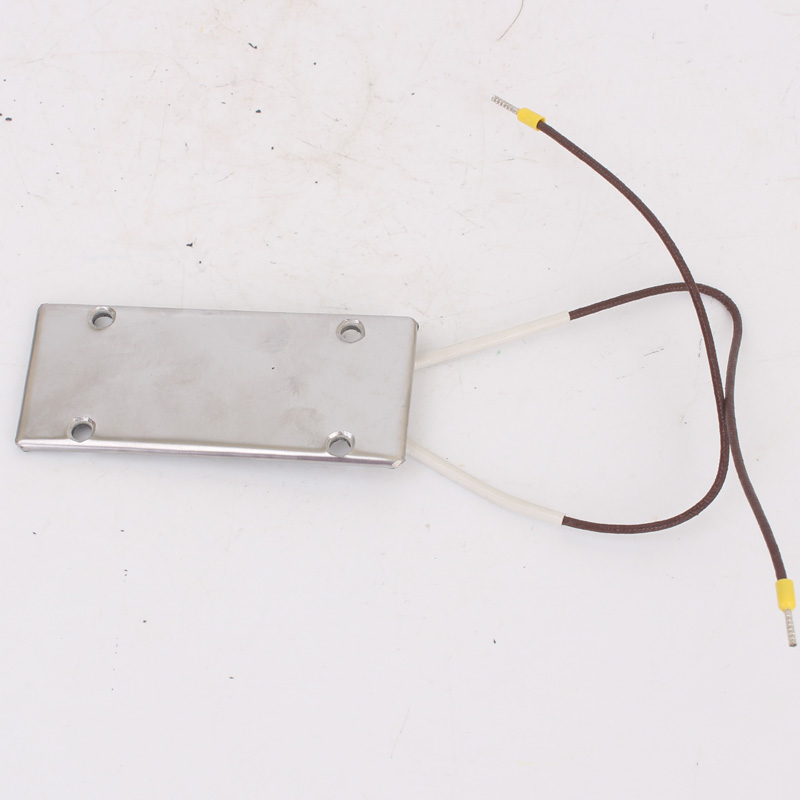

Плоский нагреватель ЭНПлМ

Плоский нагреватель ЭНПлМ это резистивный электрический нагреватель, предназначенный для нагревания металлических плоских поверхностей и применяемый в качестве комплектующих изделий в промышленных установках (например, литейных пресс-форм).

Структура условного обозначения

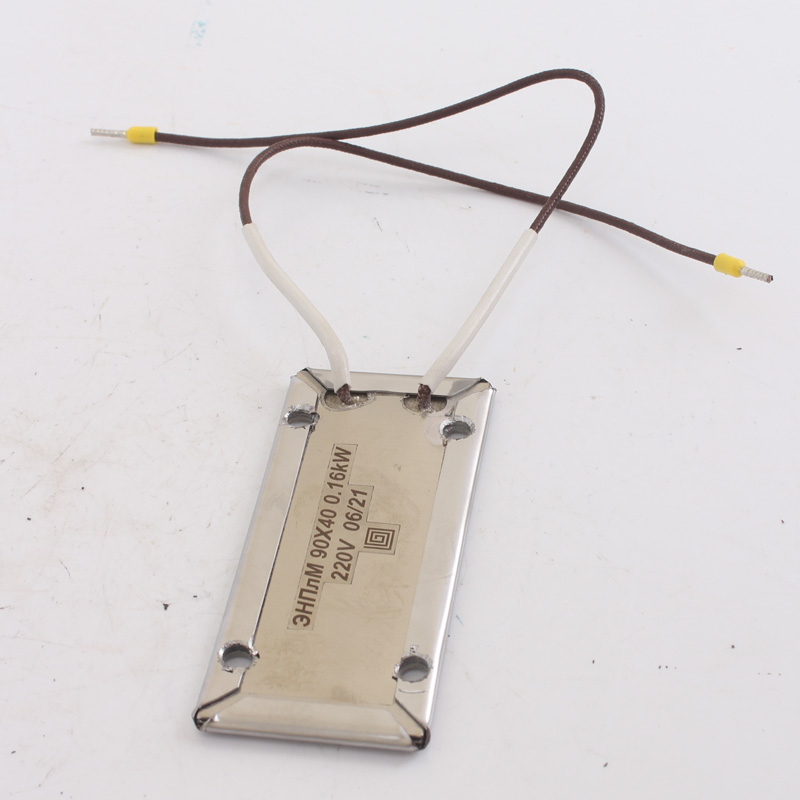

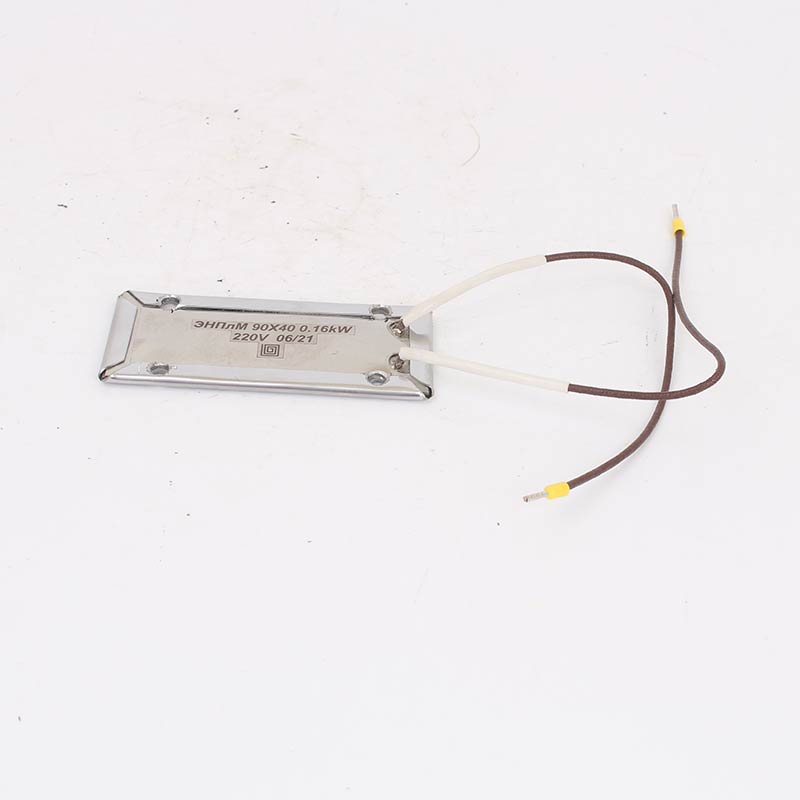

Нагреватели маркируются так - ЭНПлМ 9040;0.16220;1, где:

• ЭН - электроНагреватель
• Пл - Плоский
• М - Металлический
• 90 - длинна
• 40 - ширина
• 0.16 - мощность
• 220 - напряжение
• 1 - тип подключения.

Исполнение

Металлический плоский ТЭН с изолятором из миканита состоит из греющей проволоки (резистивный элемент), металлического корпуса и провода.

Устройство нагревателя имеет следующие конструктивные элементы: изоляционная слюдовая бумага (миканит), по которой и проходит нагреватель (диаметр и частота намотки и определяют мощность устройства), металлический корпус из нержавеющей стали толщиной 0,5 мм.

Плоские металлические нагреватели имеет теплосъем только с одной стороны.

Комплектность

• Плоский нагреватель ЭНПлМ - 1 шт,
• Паспорт - 1 экз,
• Упаковка - 1 шт.

Рис.1 Схема конструкции

• 1 - лента, 2 - сердечник с дополнительными слоями миканита, 3 - корпус, 4 - термостойкие провода, 5 - дополнительный коммутационный узел
