Панель сетевая ПС-4

Панель сетевая ПС-4 используется для подключения блоков электропитания к сети переменного тока 220В / 50Гц в случае, если в составе комплекса имеется более двух блоков электропитания.

Устройство и работа

В случае если в составе оборудования используется более двух блоков электропитания, то они подключаются к сети переменного тока 220В / 50Гц через сетевую панель ПС-4. Cетевая панель обеспечивает питание до четырех блоков электропитания.  Наиболее часто при размещении элементов оборудования в нескольких коммутационных шкафах в каждом из них устанавливается отдельная сетевая панель для обеспечения питания элементов оборудования размещенных в этом шкафу.

При необходимости подключения большего количества блоков электропитания, в составе оборудования может использоваться несколько сетевых панелей.

Кроме подключения компонентов оборудования к сети переменного тока 220В / 50Гц, сетевая панель обеспечивает защиту оборудования от перепадов напряжения. В случае превышения напряжения выше 250В или понижения ниже 180В компоненты оборудования будут автоматически переведены в режим работы от АКБ блоков электропитания.

Работа оборудования от сети переменного тока будет возобновлена через 5 с. после стабилизации напряжения в границах от 185В до 245В.

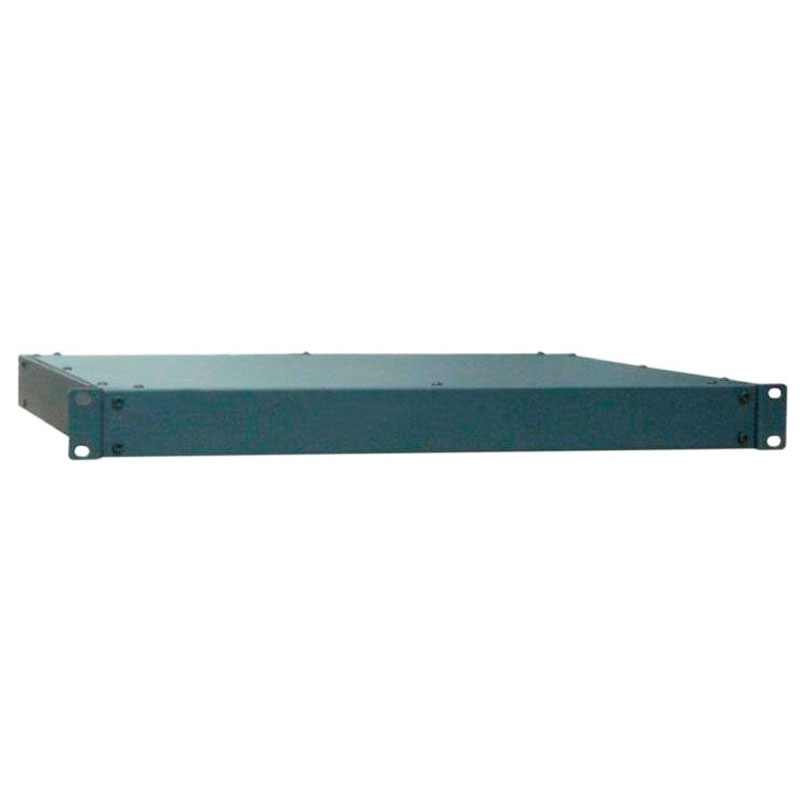

Рис.1 Вид спереди панели сетевой ПС-4

Рис.2 Вид сзади панели сетевой ПС-4
