Микроманометр ММН-2400

Микроманометр ММН-2400 предназначен для измерения избыточного, вакуумметрического давлений и разности давлений неагрессивных к стали, латуни, олову и полиэтилену газов в пределах до 240 кгс/м2 при статическом давлении не более 1000 кгс/м2.

Комплект поставки

• Микроманометр ММН-2400 - 1 шт.
• Сальниковая набивка - 5 г.
• Шомпол - 1 шт.
• Подкладка - 3 шт.
• Стеклянная трубка - 1 шт.
• Запасное кольцо - 4 шт.
• Документация: паспорт и инструкция по эксплуатации - по 1 экз.

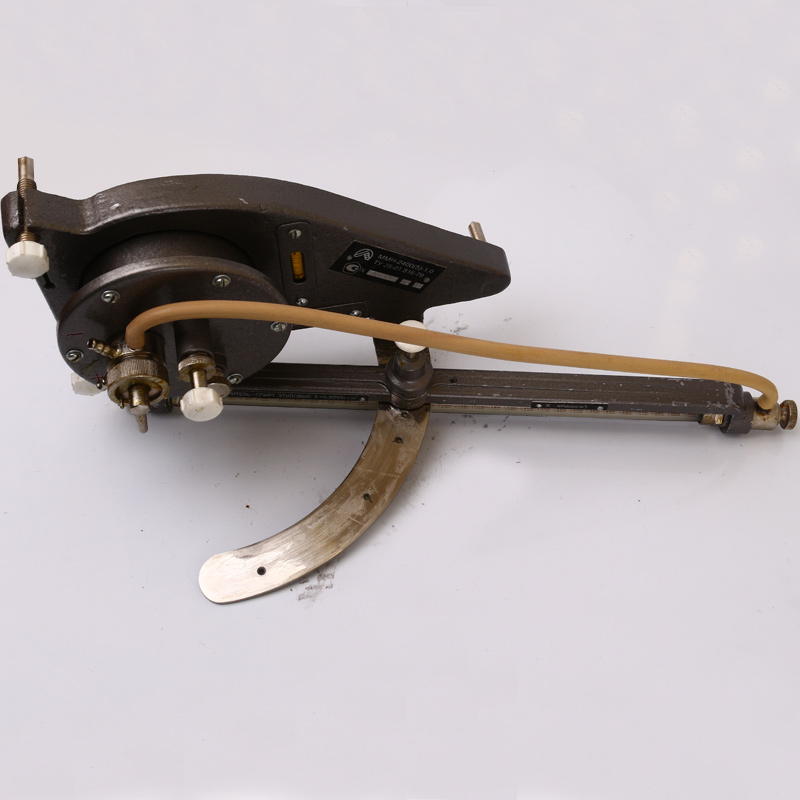

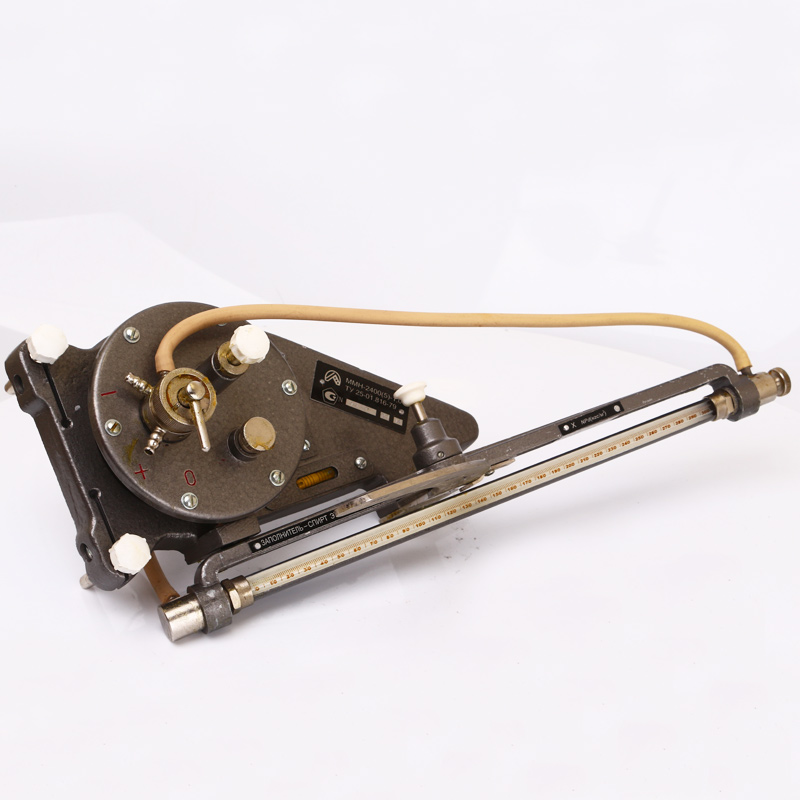

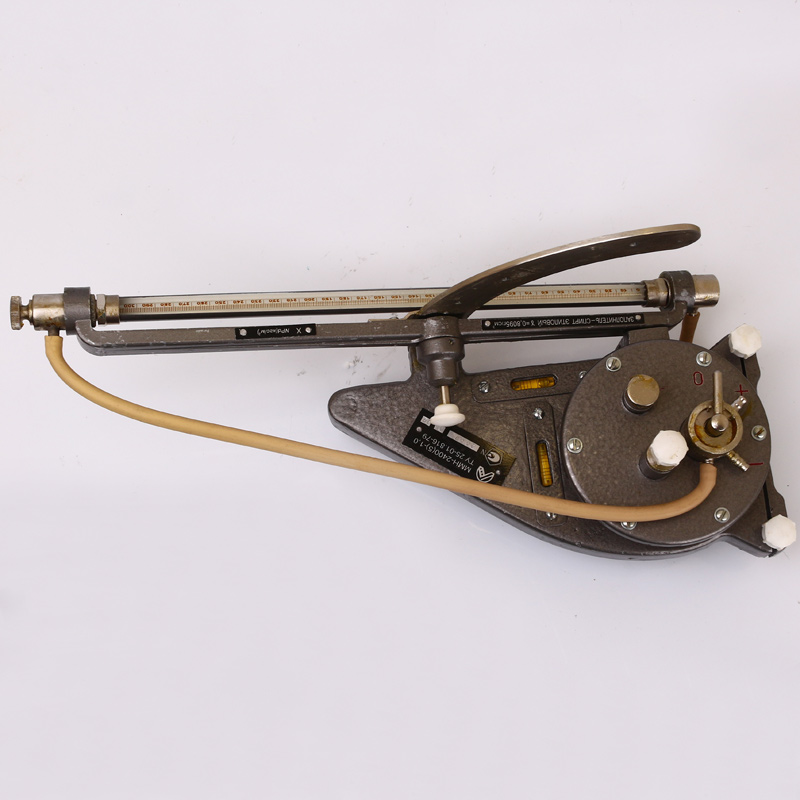

Конструкция

Микроманометр состоит:

• из наклонной измерительной трубки,
• штатива.

Наклонная измерительная трубка имеет несколько фиксированных положений.

Принцип работы ММН-2400 основан на эффекте сообщающихся сосудов. В качестве рабочей жидкости используется этиловый спирт высшей очистки C2H5ОH по ГОСТ Р 51652-2000 крепостью 80...95% и объемом 150 мл. Скорость воздушного потока по измеряемой микроманометром разности давлений определяется по формуле, приведенной в технической документации.

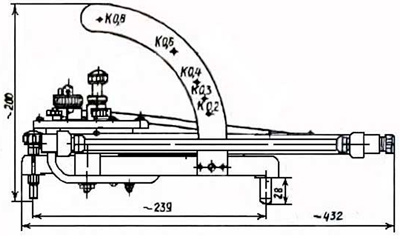

Рис.1. Габаритный чертеж микроманометра ММН-2400

Размещение и монтаж

Перед использованием многопредельного микроманометра ММН-2400 следует:

• установить его на устойчивую поверхность,
• добиться положения пузырьков в любом уровне в центре (отрегулировать ножки),
• кронштейн устанавливается на К=0,8 (крайнее верхнее положение),
• повернуть против часовой стрелки пробку 3-ходового вентиля (до упора),

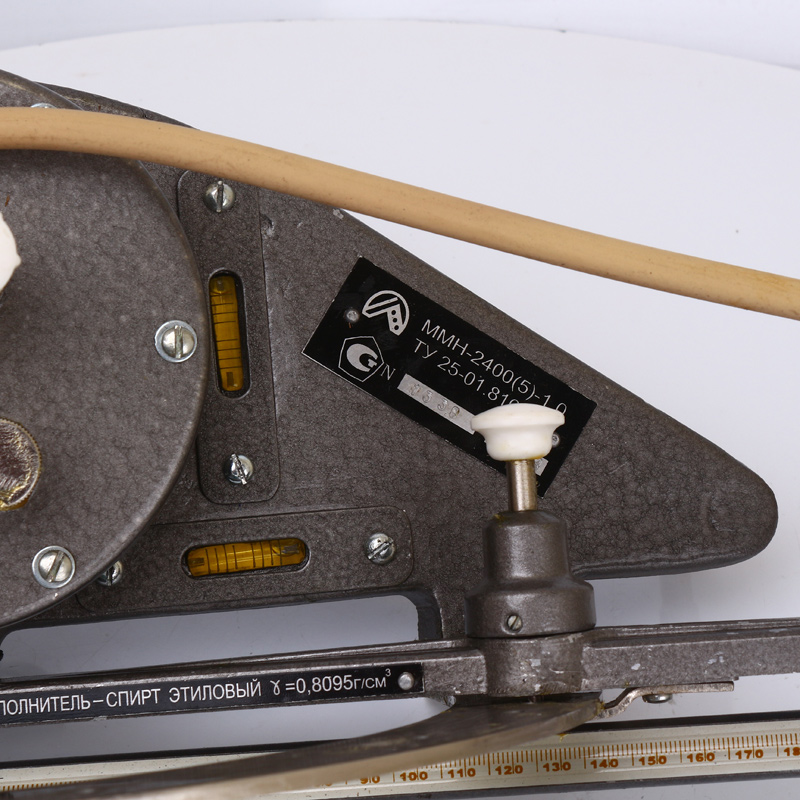

• залить в емкость этанол (плотность 0,8095 ±0,0005 к/куб.см),
• при другой плотности спирта (в пределах погрешности) к измеряемому параметру добавляется поправка,
• заменять спирт по мере его загрязнения,
• одеть на штуцер, выходящий из 3-ходового вентиля, резиновую трубку и установить пробку вентиля до упора по часовой стрелке,
• если в столбике спирта имеются воздушные пробки (уровень спирта в измерительной трубке поднимается путем подсоса), то они выдуваются в резервуар со спиртом,
• подстроить «нуль» путем установки кронштейна в наклонном положении (перед этим пробка 3-ходового вентиля поворачивается до упора против часовой стрелки),
• контролировать положение прибора по уровням при его соединении с измерительным объектом (при необходимости использовать регулировочные ножки),
• приступать к отсчетам после поворота до упора по часовой стрелке пробки 3-ходового вентиля.

Этанол может быть подкрашен красителем метилрот (50мг/1 л спирта), что делает мениск лучше различимым. Точность отсчета составляет ¼ деления шкалы.

Эксплуатировать микроманометр типа ММН-2400 рекомендуется в следующей последовательности:

• прикрепить прибор на столе либо плите и т. п.;
• с помощью регулировочных ножек определить положение прибора так, чтобы в каждом уровне воздух в виде пузырька стоял в центре;
• закрепить кронштейн с измерит. трубкой в крайнее верхнее положение, соответствующее значению К=0,8;
• повернуть пробку трехходового крана против часовой стрелки до упора.
