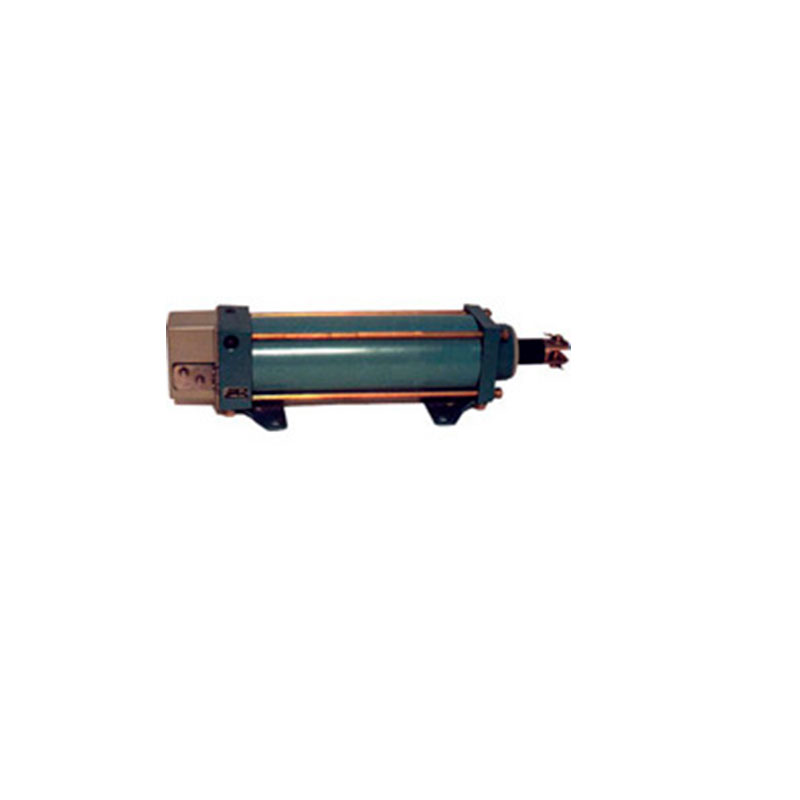

Механизм исполнительный пневматический МИП-Э

Механизм исполнительный пневматический МИП-Э предназначены для перемещения регулирующих и запорно-регулирующих органов в системах автоматического и дистанционного управления.

Условия эксплуатации

• температура от -10 до +50°С,
• относительная влажность 95 % при температуре 35°С (исполнение С3 по ГОСТ 12997-84).

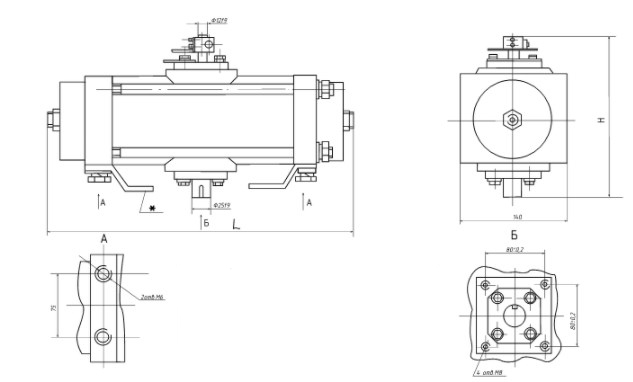

Рис.1 Схема габаритных размеров механизм пневматический МИП-Э

Технические характеристики

• Рабочая среда: Сжатый воздух
• Условный ход (типоразмер), мм: 100,200,320,400
• Давление питания:
  • максимальное - 1,0 МПа
  • минимальное - 0,4 МПа
• Входной сигнал: ~220 (+22/-32) В
• Скорость перемещения штока при отсутствии нагрузки: 0,08м/с (при давлении питания 0,6 МПа)
• Максимальные усилия, развиваемые при давлении 1 МПа:
  • толкающее - 12,3 кН ; 20,1 кН*
  • тянущее - 10,3 кН ; 16,7 кН*
• Ток питания датчика положения: переменный 320 мА,частотой 50 Гц
• Изменение выходного сигнала датчика положения в диапазоне хода штока механизма: (1-0-1)В
• Параметры концевых выключателей:
  • =U(0,2–30)В
  • ~U(0,2–250)В
  • ~=I(2x10-4–3)А
  • Рmax = 70Вт, 300 ВА
• Мощность, потребляемая пневмораспределителем, не более: 22ВА.
• Масса механизма, кг: от 15,2 до 31,5 (в зависимости от модифик. и величины хода штока)
