Магазин сопротивления Р4831

Магазин сопротивления Р4831 с рычажным переключающим устройством восьмидекадный предназначен для использования в цепях постоянного тока в качестве многозначной меры электрического сопротивления (ММЭС), а также в качестве двухдекадной переходной меры электрического сопротивления (двухдекадной МЭС) при измерении сопротивлений методом замещения.

Условия эксплуатации

• Температура окружающей среды (20+/-5)С;
• Относительная влажность от 25 до 80%
• Атмосферное давление (84-106,7) кПа/(630-800)
• рабочее положение - любое

Комплектность

• Р4831;
• щетка поверочная 2 шт
• Шайба (7х0,5 мм) 4 шт
• паспорт

Устройство и работа

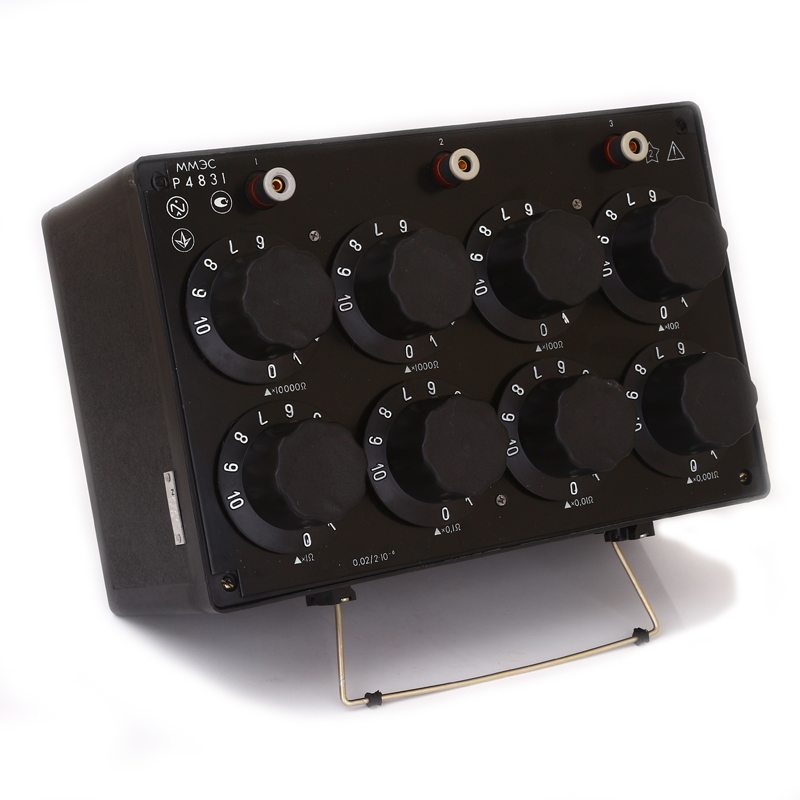

Магазин представляет собой набор последовательно соединенных резисторов, сгруппированных в декады и расположенных на основаниях рычажных переключателей, закрепленных на внутренней стороне панели.

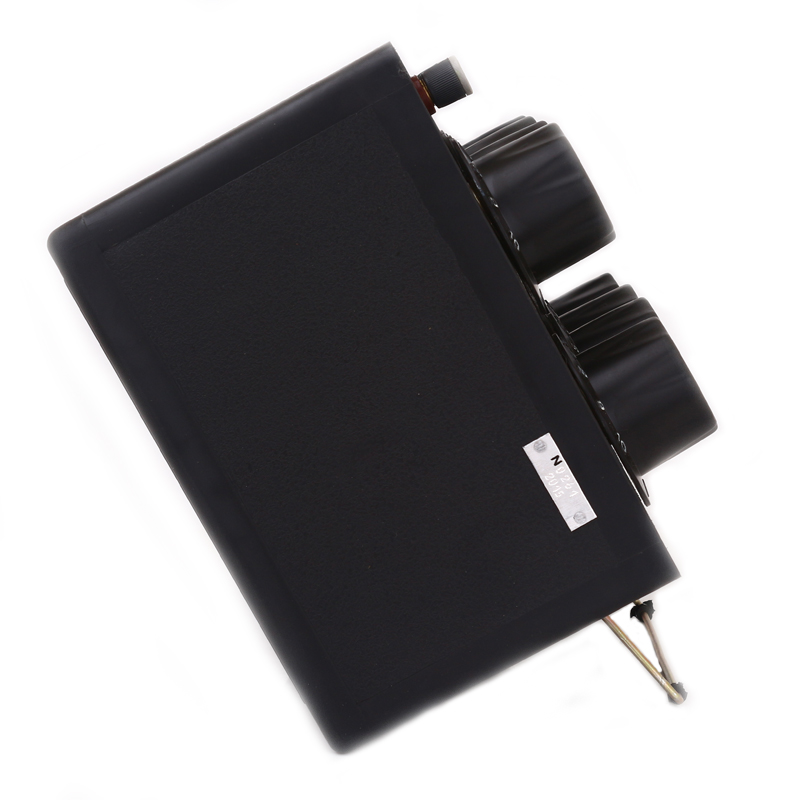

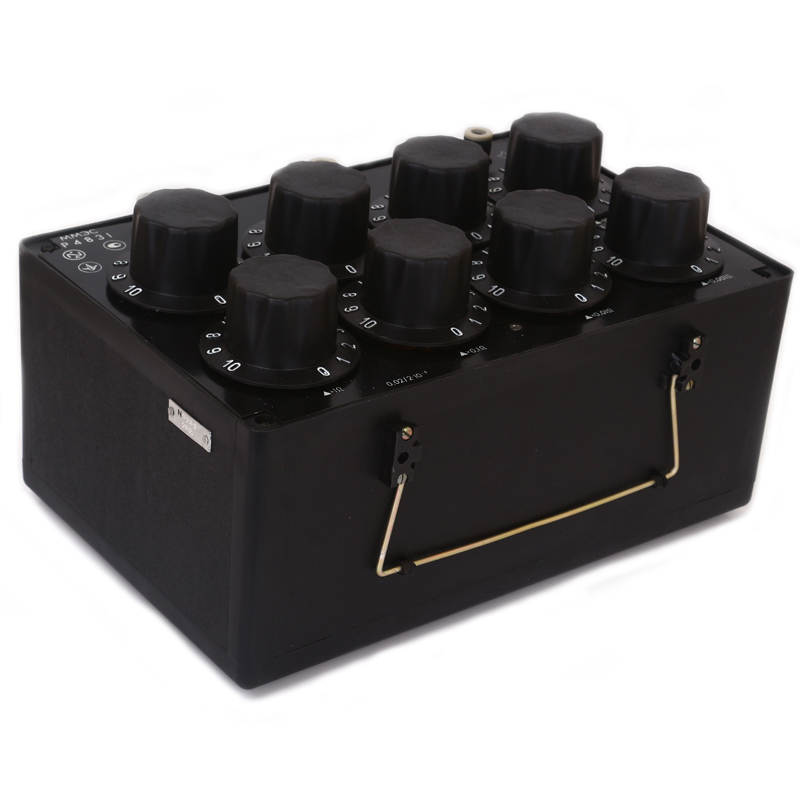

Корпус имеет ножку-подставку для установки магазина в наклонном положении.

Рис.1 Схема использования магазина в качестве двухдекадной МЭС при измерении сопротивлений

1. старшая декада
2. младшая декада

• RN1, RN2 - образцовые катушки
• Rx - измеряемое сопротивление
• Rр - регулятор чувствительности
• Б1 - источник питания
• ИП1 - амперметр
• Rш - шунтирующее сопротивление
• Г - нульиндикатор

Рис.2 Схема электрическая принципиальная магазина Р4831

Транспортирование и хранения

Магазин можно транспортировать крытым транспортом любого вида. При транспортировании самолетом магазин следует размещать в герметизированном отапливаемом отсеке. Железнодорожные вагоны, контейнеры, кузова автомобилей, используемые для перевозки магазинов, не должны иметь  следов перевозки цемента, угля, химикатов и т.п.

Климатические и механические воздействия при транспортировании магазина

• температура окружающего воздуха -50...+50С
• относительная влажность 95%  при 25С
• максимальное ускорение 30 м/с2 при частоте от 80 до 120 ударов в минуту.

Магазин Р4831 должен храниться в упаковке предприятия изготовителя при температуре окружающего воздуха от 5 до 40С и относительной влажности 80% при 25С.

В воздухе помещений для хранения не должны содержать пыль, пары кислот и щелочей, агрессивные газы и другие примеси, вызывающие коррозию.

Гарантия

Гарантийный срок эксплуатации 24 месяца со дня ввода в эксплуатацию. Гарантийный срок хранения 6 месяцев с момента изготовления.
