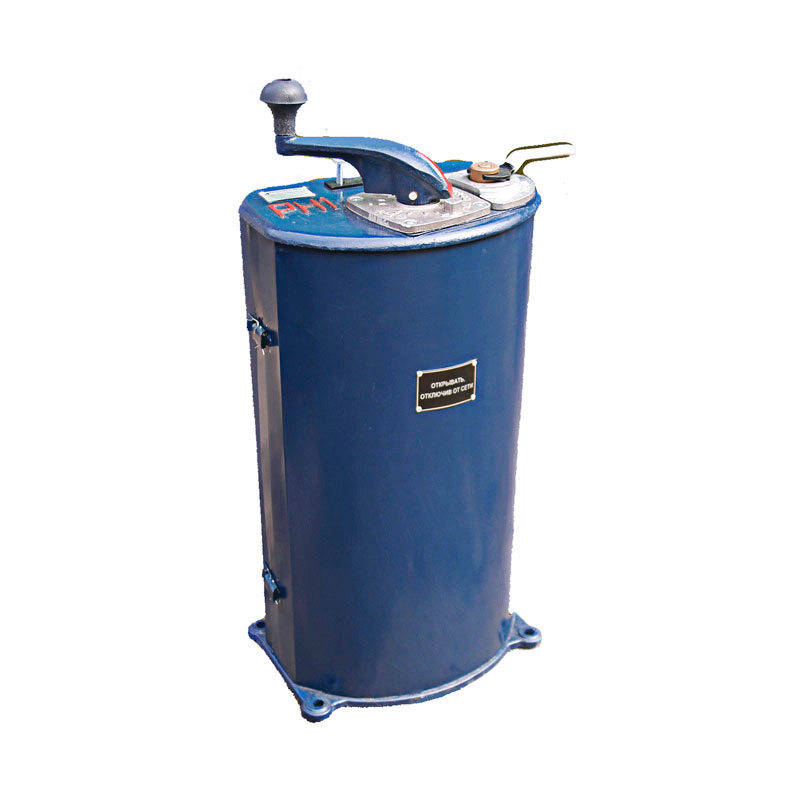

Контроллер силовой КС-305М

Контроллер силовой КС305-М (ТУ 27.33.13-001-29494448-2018) предназначен для реостатного пуска и электродинамического торможения тяговых электродвигателей рудничных электровозов, работающих от контактной сети постоянного тока напряжением 250 В.

Комплект поставки

• Контроллер силовой КС-305М
• Паспорт

Запасные части для контроллера КС-305М - камера дугогасительная 5ВХ740014, элемент кулачковый 6ВХ.687.005, сегмент 8ТХ556009, сегментодержатель 8ТХ116002.

Конструктивное исполнение

Контроллер состоит из главного и реверсивного барабанов, установленных на подшипниках между основанием и крышкой, которые соединены между собой стальными рейками.

Главный и реверсивный барабаны представляют собой стальные валы с профильными изоляционными шайбами, которые воздействуют на подвижные рычаги кулачковых элементов, закрепленных на рейках, замыкают или размыкают контакты согласно диаграмме контроллера.

На главный вал контроллера устанавливаются усиленные кулачковые элементы КЭ-46, замыкание цепей на реверсивном валу происходит за счет кулачковых элементов КЭ-47.

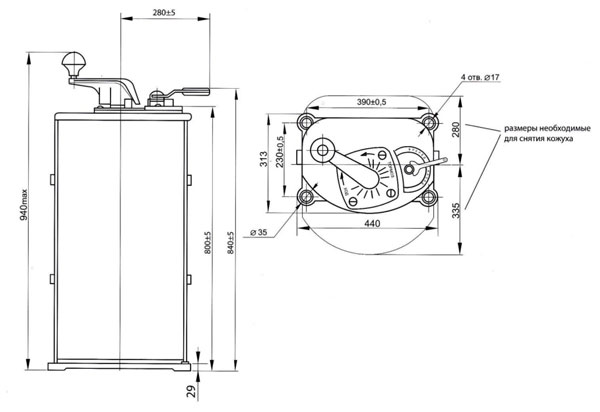

Рис.1. Схема габаритных размеров контроллера силового КС-305М

Условия эксплуатации

• температура окружающей среды от минус 5^оС до плюс 35^оС
• группа условий эксплуатации в части воздействия механических факторов внешней среды М25 по ГОСТ 17516.1-90
• высота над уровнем моря не более 1200 м
• окружающая среда взрывобезопасная, рудничная
• запыленность воздуха не более 300 мг/м³
• рабочее положение – вертикальное
• охлаждение – естественное
• степень защиты по ГОСТ 14254-96 (с учетом встраивания в электровоз) – IP54
• исполнение рудничное нормальное – РН1 по ГОСТ 24719-81.
