Контроллер блоков AVR v5.21 (АВР 5.21)

Контроллер блоков AVR v5.21 (АВР 5.21) - это универсальный технический прибор, который встраивается в блоки АВР.

Функциональные возможности

Контроллер блоков AVR v5.21 обеспечивает:

• контроль и изменение фазного напряжения и дополнительных контактов;
• регулирование силовыми аппаратами;
• подачу сигнала в случаях аварийных ситуаций.

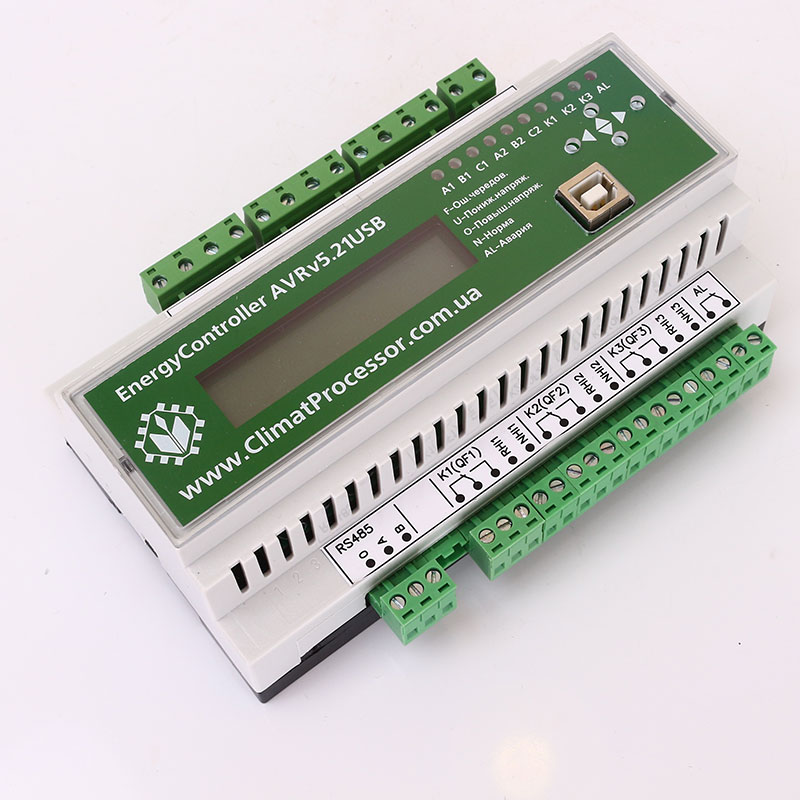

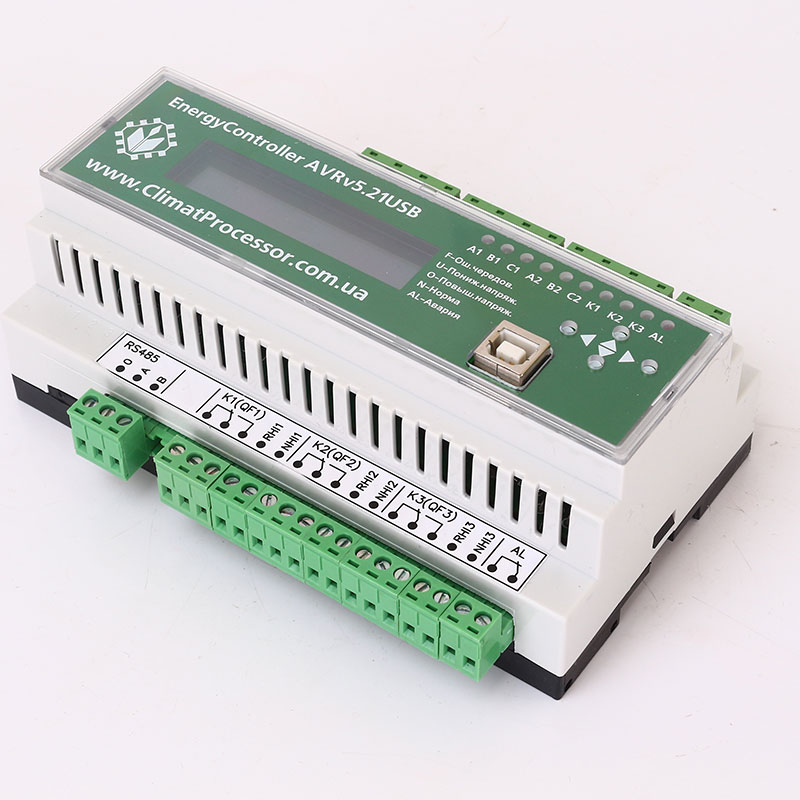

Конструктивное исполнение

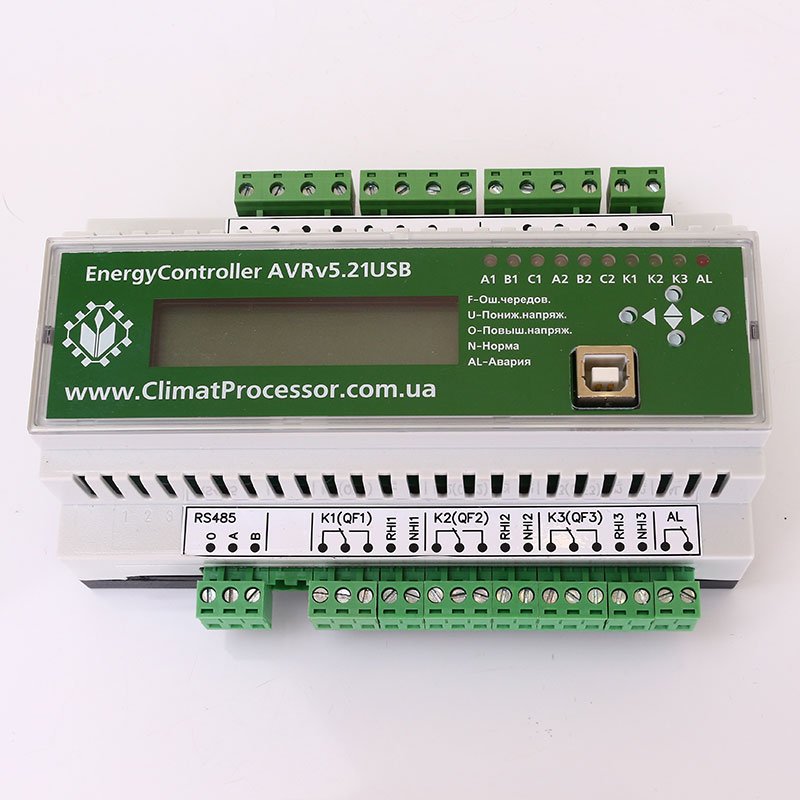

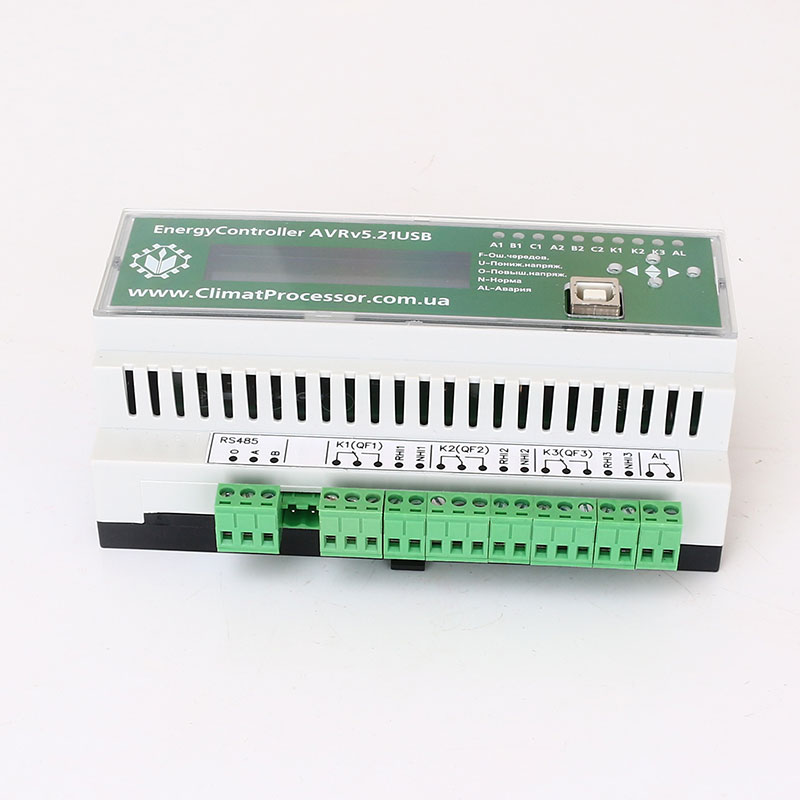

Контроллер AVR v5.21 выполнен в виде печатной платы с цифровым дисплеем на передней панели. Для его настройки используется программирование с помощью специального софта, предоставляемого вместе с устройством.

Контроллер этой модели отличается наличием входов, имеющих оптронные развязки. Их наличие позволяет осуществлять контроль состояния цепей АВР-модуля, а именно положение основных/вспомогательных контактов, расцепителей выключателей-автоматов, цепей ручного управления.

Устройством AVR v5.21 предусмотрена возможность управления сигнализацией – звуковой или световой. Для этой цели используется силовое реле, которое имеет нормально замкнутые контакты и позволяет подавать сигналы об аварийном состоянии даже при отсутствии питающего напряжения на контроллере. В процессе конфигурирования контроллера через программную оболочку можно настроить ее функционирование под любой режим работы.

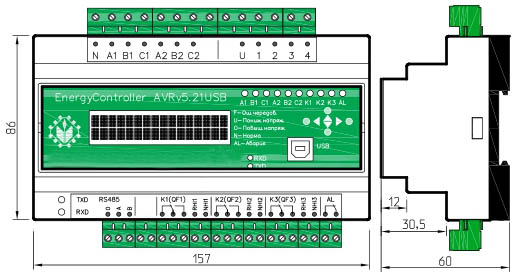

Рис.1. Схема габаритных размеров контроллера AVR v5.21

Комплект поставки

• Контроллер блоков AVR v5.21 - 1 шт,
• Руководство по эксплуатации - 1 экз,
• Упаковка -1 шт.

Принцип действия

Вычисления производятся в течение 3 циклов. Напряжение измеряется вновь на каждой новой фазе, относительно 2-х вводов. Фазы проходят через тестовую проверку. Прибор диагностирует их на предмет соответствия рабочим вводам. Силовое реле управляет аппаратом. Контакт выдерживает нагрузку до 5 А при напряжении до 230 В. На приборе находятся перекидные контакты. С помощью этих контактов производится руководство обмоткой контактора и пускателя. Также контакты обеспечивают контроль над моторизированным приводом, который присутствует в автоматическом выключателе.

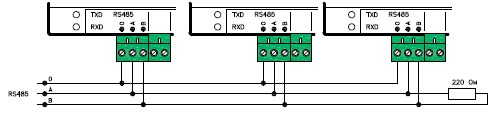

Рис.2. Схема включения контроллера АВР Energy/controller AVR v5.21
