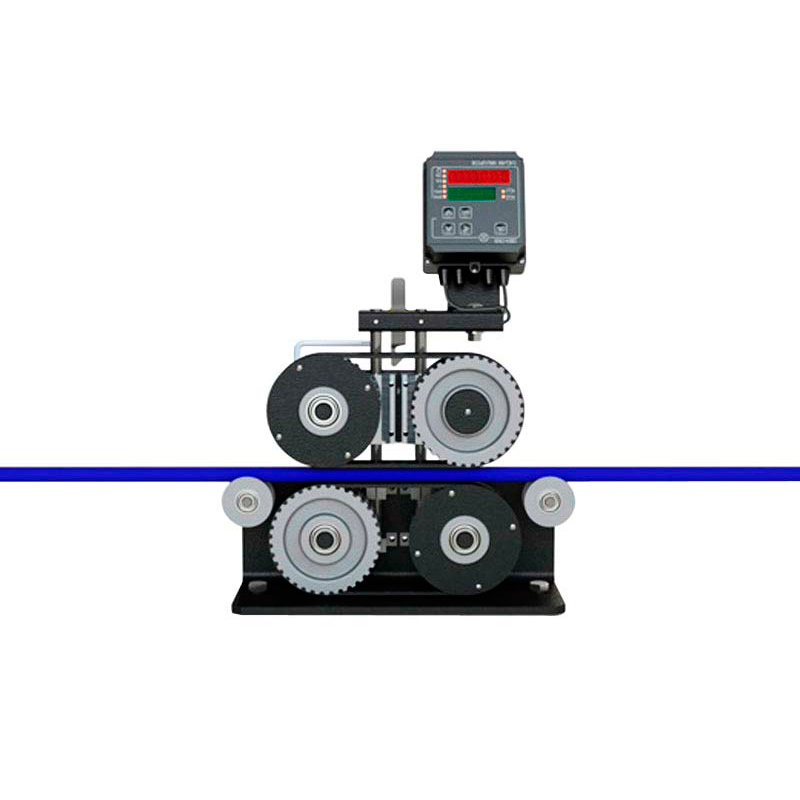

Измеритель длины кабеля "Метраж"-50-4

Измеритель длины кабеля "Метраж"-50-4 используется для определения длины, а также показателей линейной скорости при движении кабеля (и иных изделий кабельного типа) в ходе их фабричного выпуска, а также при измерении показателей длины кабеля в режиме осуществления торговых операций.

Структура условного обозначения

Измерители длины кабеля маркируются так: Метраж-Х1-Х2-Х3-Х4-Х5-Х6-Х7, где:

• Х1 - рабочий диапазон диаметров кабеля:
  • 20 = 1,5...20 мм
  • 50 = 3...50 мм
  • 100 = 5...100 мм
• Х2 - Направляющие ролики:
  • 1 = один направляющий ролик
  • 4 = роликовая клеть
  • 4Т = роликовая клеть с откидными передними роликами
  • СВ = роликовая клеть со сводящимися самоцентрирующимися откидными роликами
• Х3 - Пневмоприжим
  • 0 - нет
  • П -есть
• Х4 - Контроллер печати
  • 0 - нет
  • КП -есть
• Х5 - Блокировка счета
  • 0 - нет
  • Б - есть
• Х6 - Полиуретановый ремень
  • 0 - нет
  • ПУ - есть
• Х7 - Дополнительные опции "+"
  • +МС - монтажная стойка с выполненным электрическим монтажом;
  • +МК - проведение метрологической калибровки в отделении Госстандарта с выдачей свидетельства о калибровке

Преимущества

• провод не проскальзывает;
• измерение показателей для неровных кабелей осуществляется без ошибок;
• изделие, которое измеряет прибор, не подвергается деформации;
• при изгибе измеряемых изделий погрешность не образуется;
• достигается высокая точность измерений безотносительно степени изношенности ремней.
