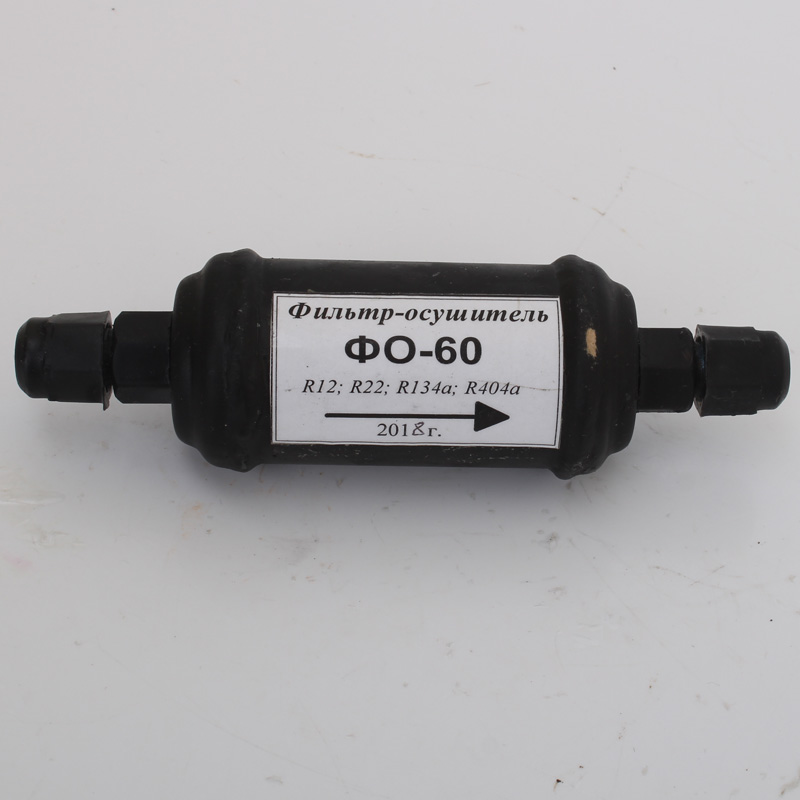

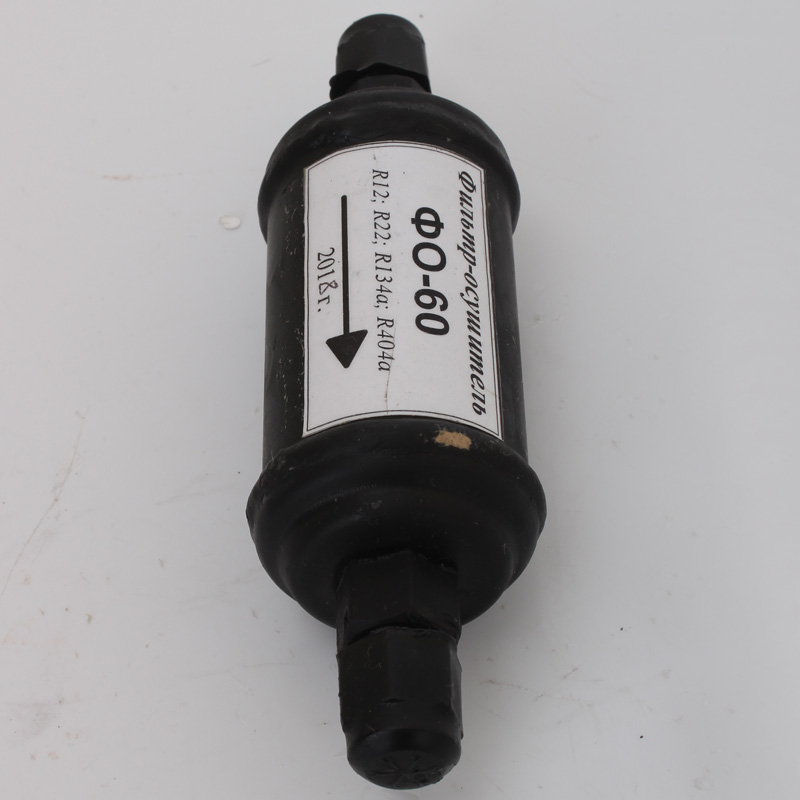

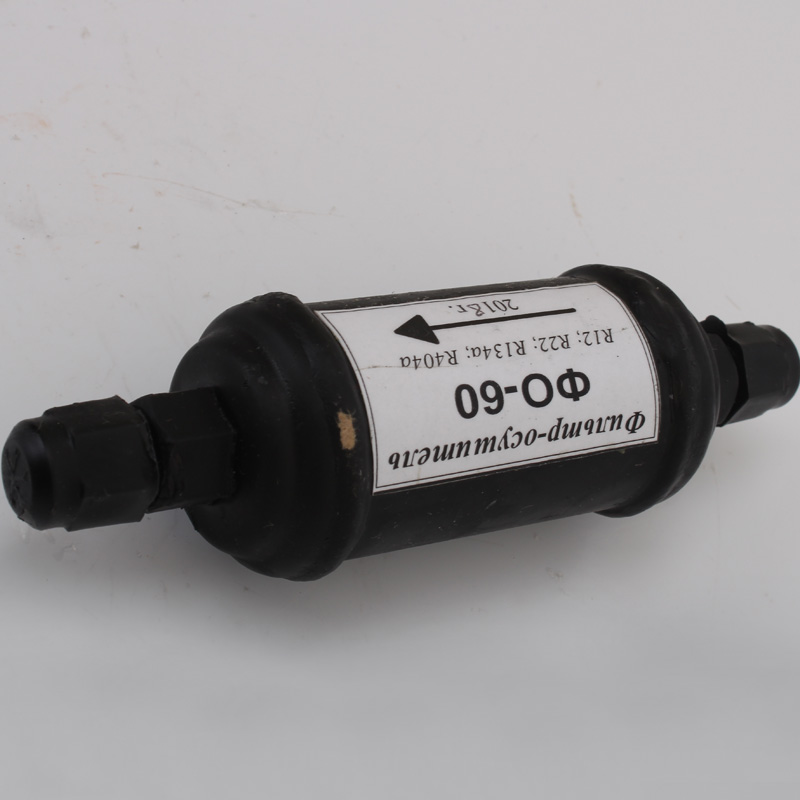

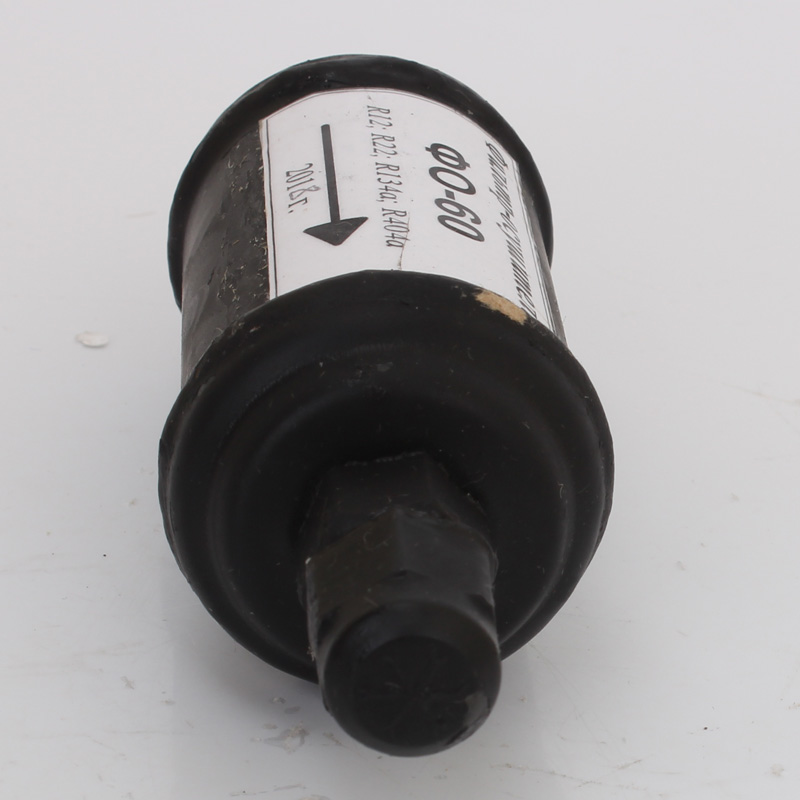

Фильтр-осушитель ФО-60

Фильтр-осушитель ФО-60 предназначен для защиты компрессора и приборов автоматики от попадания от засорения.

Комплект поставки

• Фильтры-осушители ФО-60 - 1 шт,
• Паспорт - 1 экз.

Конструкция

Фильтр ФО-60 представляет собой неразборную конструкцию и состоит из кожуха и припаянных к нему двух штампованных крышек со штуцерами, заглушками, верхнего и нижнего механических фильтров. В кожух между сетками механического фильтра засыпан адсорбент. Верхний механический фильтр имеет распределитель потока, прижимаемый к адсорбенту цилиндрической пружиной.

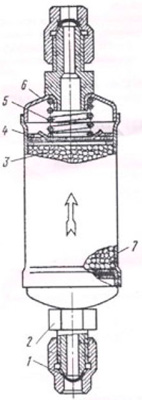

Рис.1 Схема фильтра-осушителя ФО-60, где:
1 - заглушка; 2 - монтажная грань; 3 - адсорбент; 4 - распределитель потока; 5 - пружина; 6 - крышка; 7 - кожух

Модификации

Доступные модели фильтров-осушителей:

• ФО-60
• ФОС-60
• ФО-80
• ФО-100
• ФО-120
• ФО-150
• ФО-180
• ФО-200
• ФО-220
• ФО-250
• ФО-300
