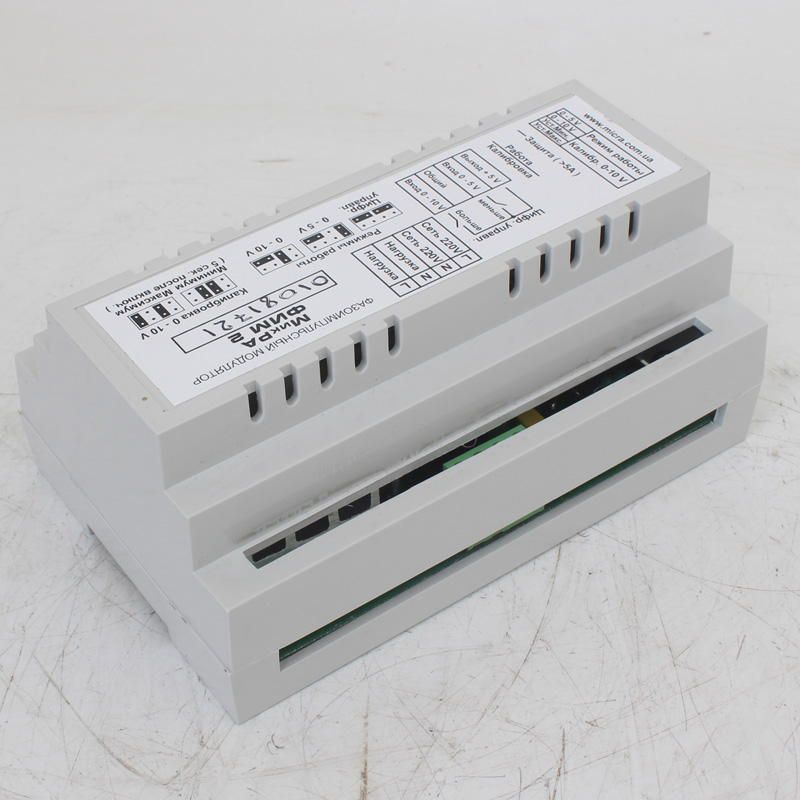

Фазоимпульсный модулятор МикРА ФИМ-2

Фазоимпульсный модулятор МикРА ФИМ-2 предназначен для регулирования действующего значения переменного тока в системах автоматики.

Модулятор может применяться:

• в системах управления мощностью нагревательных и осветительных приборов переменного тока;
• для регулирования амплитуды колебаний электромагнитов весовых дозаторов.

Работа устройства

Уровень модуляции может задаваться

• внешними сигналами 0 - 10 В или 0 - 5 В;
• внешним потенциометром, подключенным к встроенному источнику напряжения 5 В;
• внешними кнопками, подключенными к входным клеммам прибора (цифровое управление).

При работе с входом 0 – 10 В имеется возможность калибровки минимального и максимального управляющего напряжения. В режиме цифрового управления заданное значение выходного сигнала сохраняется в энергонезависимой памяти после выключения модулятора МикРА ФИМ2.

Для защиты от превышения выходного тока имеется встроенная защита, отключающая силовой элемент при пиковом токе больше 7 А.

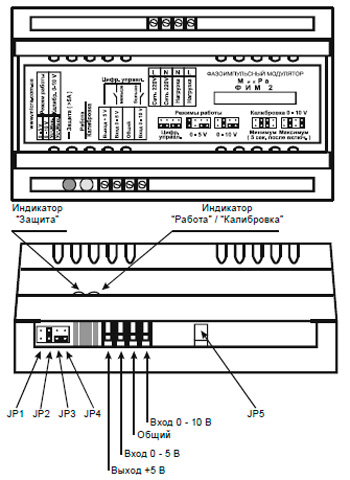

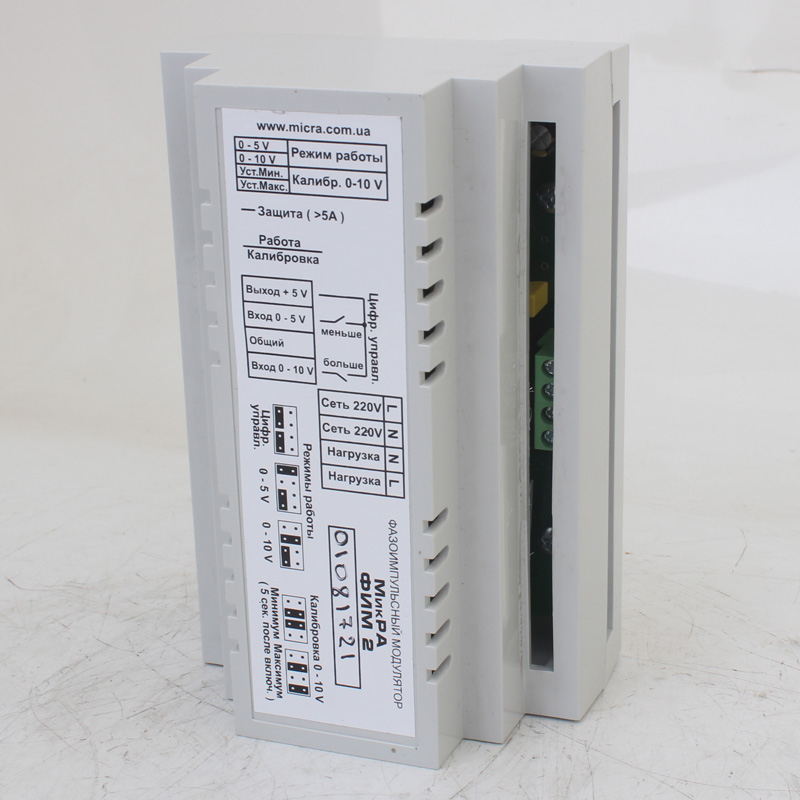

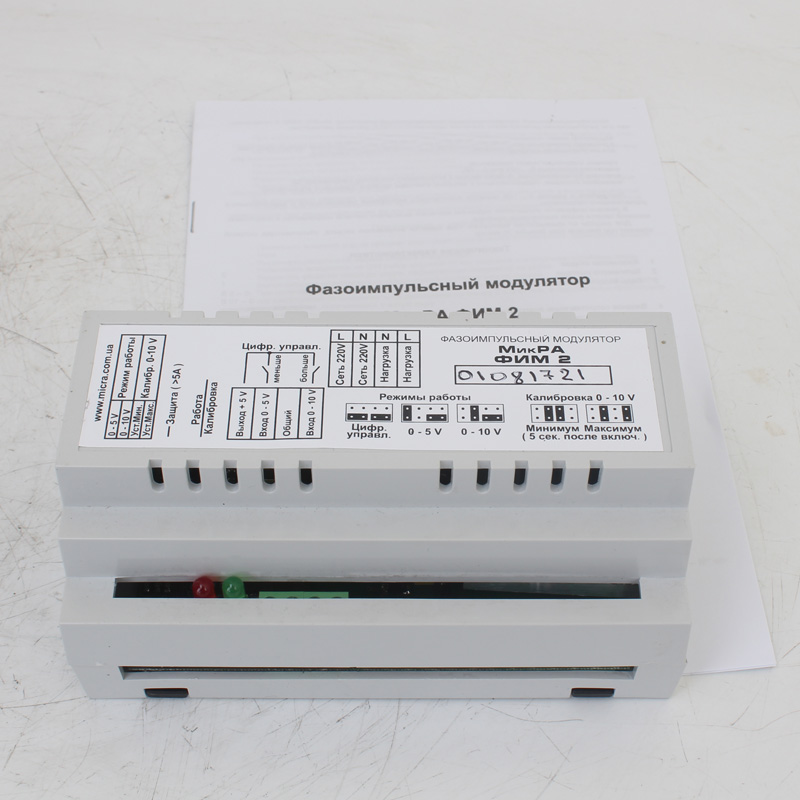

Рис.1. Органы управления модулятора МикРА ФИМ-2, где:
Перемычки ”JP1”, ”JP2” предназначены для выбора входного сигнала.
Перемычки ”JP3”, ”JP4” используются при калибровке входа 0 – 10 В.
Перемычка ”JP5”, установленная внутри модулятора рядом с радиатором выключает режим тиристорного управления.

Подготовка к работе

• Проверить внешний вид на предмет отсутствия механических повреждений, маркировку модулятора МикРА ФИМ-2 .
• Выдвинуть защелки на задней стороне модулятора.
• Установить модулятор на DIN рейку шириной 35 мм стороной с выходными клеммами вверх.
• Задвинуть защелки вверх до упора, зафиксировав модулятор на рейке.
• Выполнить все электрические соединения в соответствии со схемой.
• При наличии мощных источников электромагнитных помех (магнитные пускатели и др.) модулятор необходимо устанавливать на расстоянии не менее 0,5 м от них, а подключение производить проводниками, скрученными в витую пару.
• Включить напряжение питания.

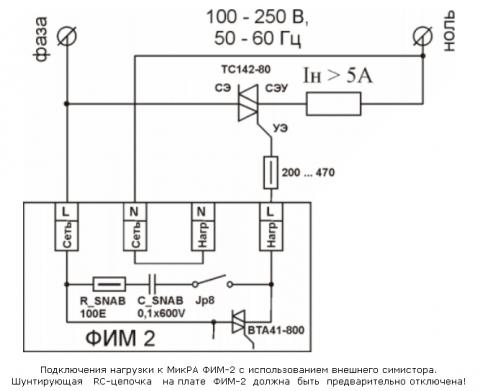

Рис.2. Схема подключения нагрузки к фазоимпульсному модулятору МикРА ФИМ-2
